特殊槽型工业铝挤型材结构设计

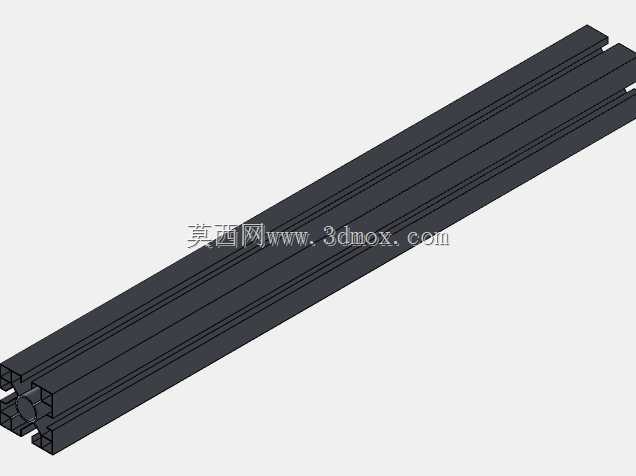

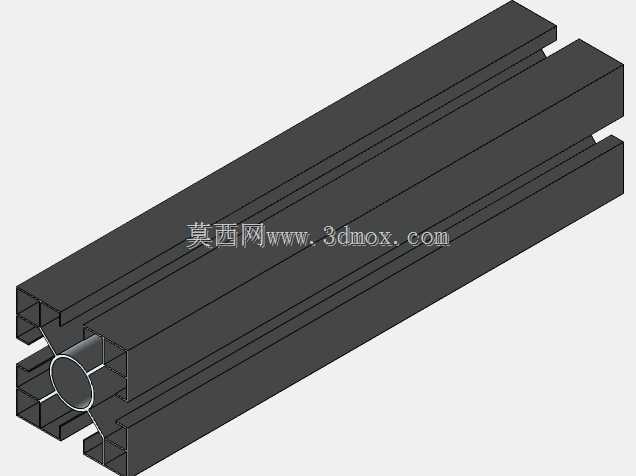

这款特殊截面的铝型材，主要面向非标自动化设备的定制框架搭建场景，区别于常规欧标、国标通用槽型铝型材，其截面做了针对性的槽位调整，适配有特殊走线、内嵌安装需求的专用设备机架。从实际使用场景来看，这类定制截面铝型材常应用在小型检测设备、实验室专用工装台的框架搭建中，部分需要内嵌传感器走线、隐藏式安装滑轨的工位，也会选用这类非通用截面的型材来减少后续加装辅件的工作量。型材沿长度方向的通槽做了非对称布局，其中一侧的双槽设计可同时兼容T型螺母安装面板与内嵌式密封条，另一侧的窄槽专门用于布设直径较小的信号线缆，避免线缆外露干扰设备运动部件，也能减少车间油污、粉尘对线束的侵蚀。截面中部的空腔预留了穿设大直径动力线缆或者气路软管的空间，相比常规同截面尺寸的通用铝型材，不需要额外在型材外侧加装走线槽，能压缩整体框架的占用宽度，适合安装空间局促的桌面型自动化设备。设计这类型材截面时，首先要兼顾挤压成型的工艺可行性，壁厚保持均匀过渡，避免截面突变导致挤压时出现应力变形，槽口的收口尺寸严格匹配常用的T型螺栓头部尺寸，不需要额外扩孔或者攻丝就能直接安装紧固件。型材的端面连接可采用常规的角码连接方式，也可在中部空腔内置专用的弹性扣件，实现两根型材的直角隐蔽连接，保证框架外表面平整无凸起，适配有洁净要求的生产工位使用。安装边界上，型材的外轮廓棱边做了小尺寸的倒角处理，组装时不会划伤操作人员，沿长度方向可根据实际需求任意裁切，裁切后不需要对端面做特殊处理，直接加装端盖就能完成封边。槽内的凸起筋条专门做了防滑处理，T型螺母滑入槽内后不会因为设备运行的振动出现移位，长期使用也不需要反复紧固连接螺栓。这类定制铝型材不需要额外焊接，所有连接都采用标准紧固件，后期改造框架时可随意拆装重组，相比焊接钢结构框架，整体重量更轻，组装效率更高，也不会出现焊接变形导致的装配公差问题。在实际选型时，可根据框架的承重需求选择对应壁厚的型材，这款截面的型材在垂直承重时，受力主要分布在两侧的加强筋位置，中部空腔不会因为承重出现塌陷，单米长度的型材在两端支撑的情况下，中部静载承重可满足大部分小型设备的框架需求，不需要额外加装加强筋来提升结构强度。
