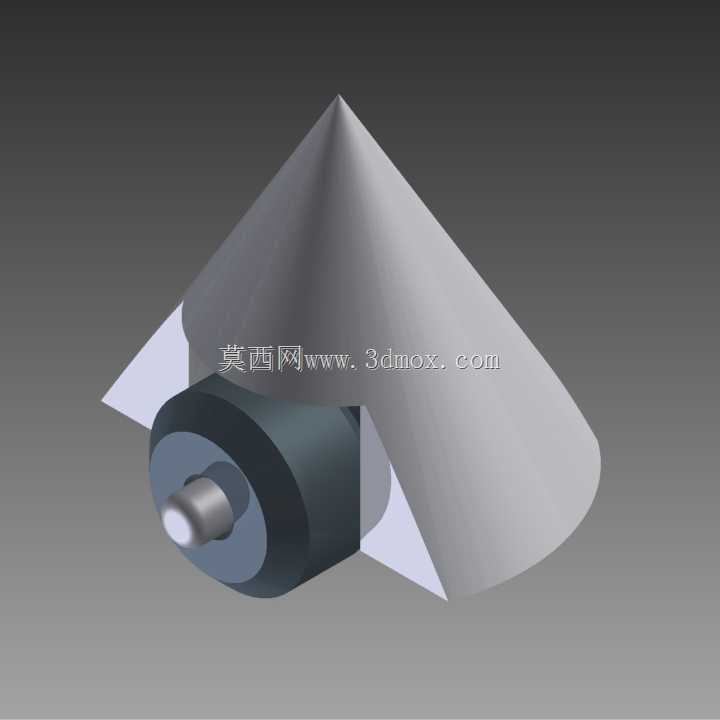

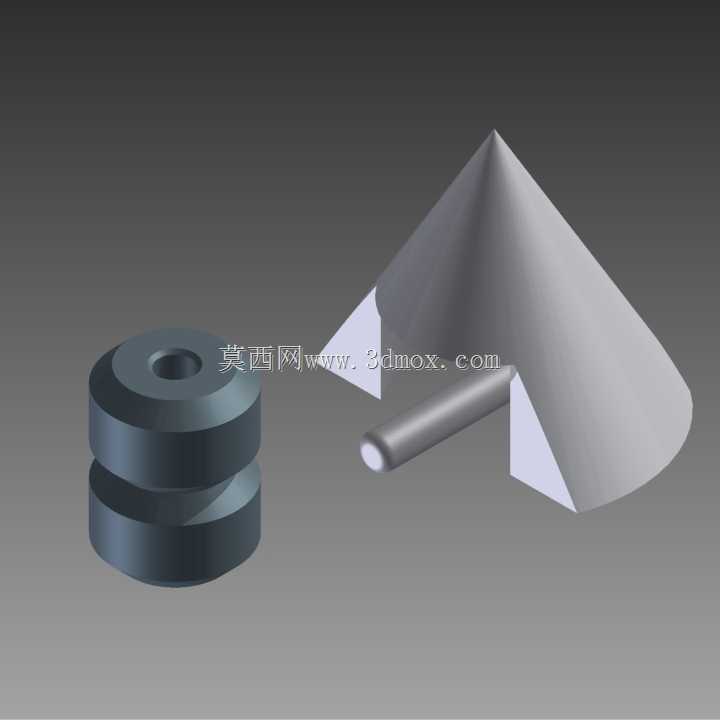

这套测试装置主要面向工业机器人末端夹持器的性能验证场景,在自动化产线的夹持机构选型、非标夹持器研发阶段,这类测试装置是验证夹持可靠性的核心工装。日常产线运行中,夹持器经常会遇到表面特性各异的工件,尤其是圆锥类、曲面类无规则夹持面的工件,常规的夹持力标定往往只针对规则平面工件,很容易出现实际运行中工件滑落、夹持力不足损伤工件表面的问题,这套装置就是针对这类痛点设计的。装置包含三个核心组成部分,分别是带中心定位孔的叠层式配重安装座、圆锥测试工件、穿设于圆锥工件内部的导向承载杆。配重安装座采用同轴双层圆柱结构,中心的通孔用于和测试台架的定位轴配合,保证加载过程中配重的重心始终和夹持测试的受力轴线重合,避免偏载带来的测试数据偏差,叠层的槽型结构可以快速增减配重块,不需要额外的紧固件就能完成重量调整,测试过程中可以根据夹持状态逐级加载,直到工件从夹持器中滑落,就能得到当前工况下夹持器的极限夹持重量。圆锥测试工件采用标准60度锥角设计,锥面的表面粗糙度可以根据测试需求更换不同处理的试件,导向杆从圆锥工件的轴线位置贯穿,一端伸出锥尖位置,测试时导向杆和测试台架的导向孔配合,保证工件滑落过程中始终沿竖直方向运动,不会出现偏斜卡滞,影响测试结果的准确性。在实际测试过程中,除了干摩擦状态下的夹持极限测试,还可以在锥面涂抹不同粘度的润滑油、凝胶等介质,模拟实际生产中工件表面带有切削液、防锈油、胶层的复杂工况,验证不同摩擦系数下夹持器的夹持能力变化,给夹持器的表面纹路设计、夹持力参数设置提供实测数据支撑。设计过程中特意将圆锥工件的夹持面设置为无定位台阶的光滑锥面,就是为了模拟生产中最难夹持的无定位特征曲面工件,避免台阶、卡槽等辅助定位结构干扰测试结果,配重座的外径设置为小于圆锥工件的最大底面直径,保证夹持器在夹持锥面的时候不会和配重部分发生干涉,适配不同开合行程的夹持器测试需求。整个装置的安装边界兼容常规的工业机器人性能测试台架,不需要额外改造安装接口,就可以直接固定在台面上完成不同工况的夹持强度测试,测试得到的数据可以直接导入夹持器的力控参数设置中,避免现场调试阶段反复试错,缩短自动化产线的调试周期。
