兄弟S700x2立式钻攻加工中心外观结构

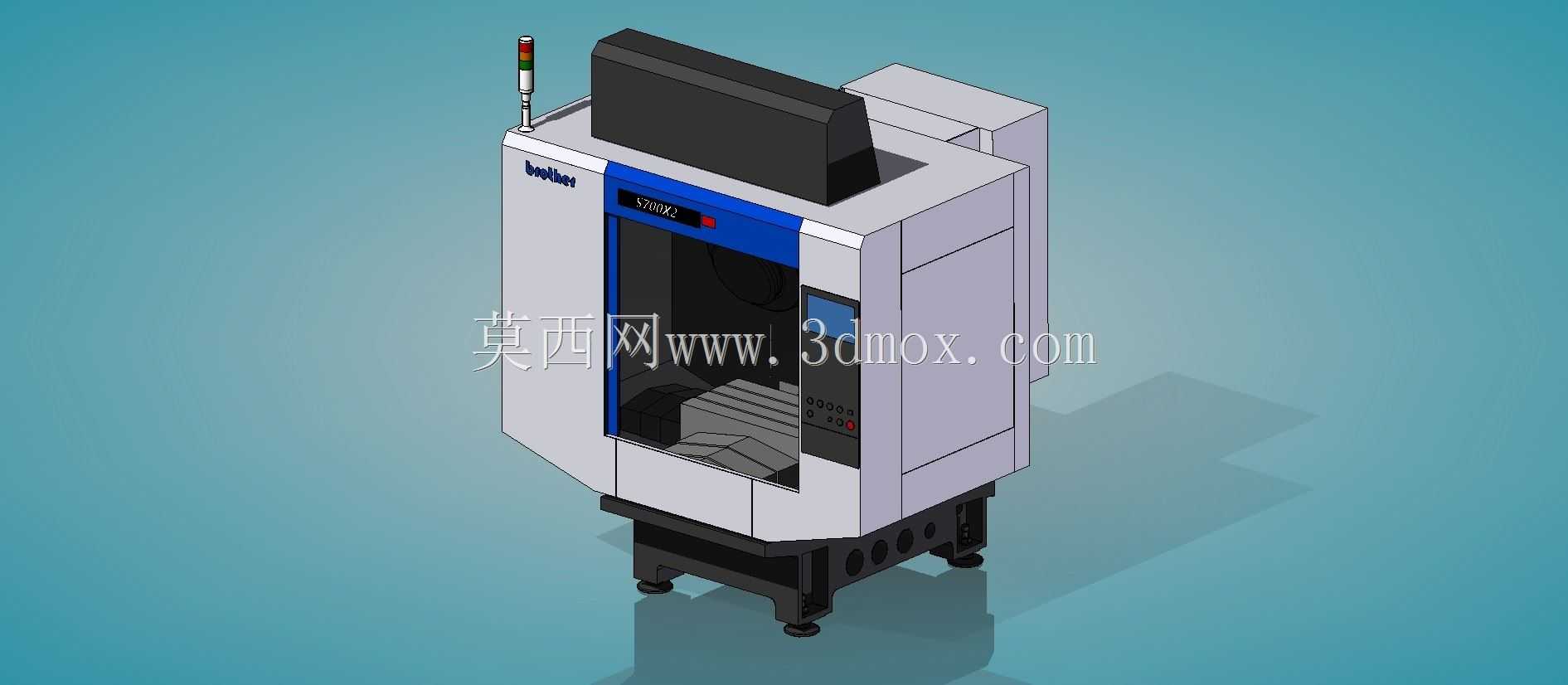

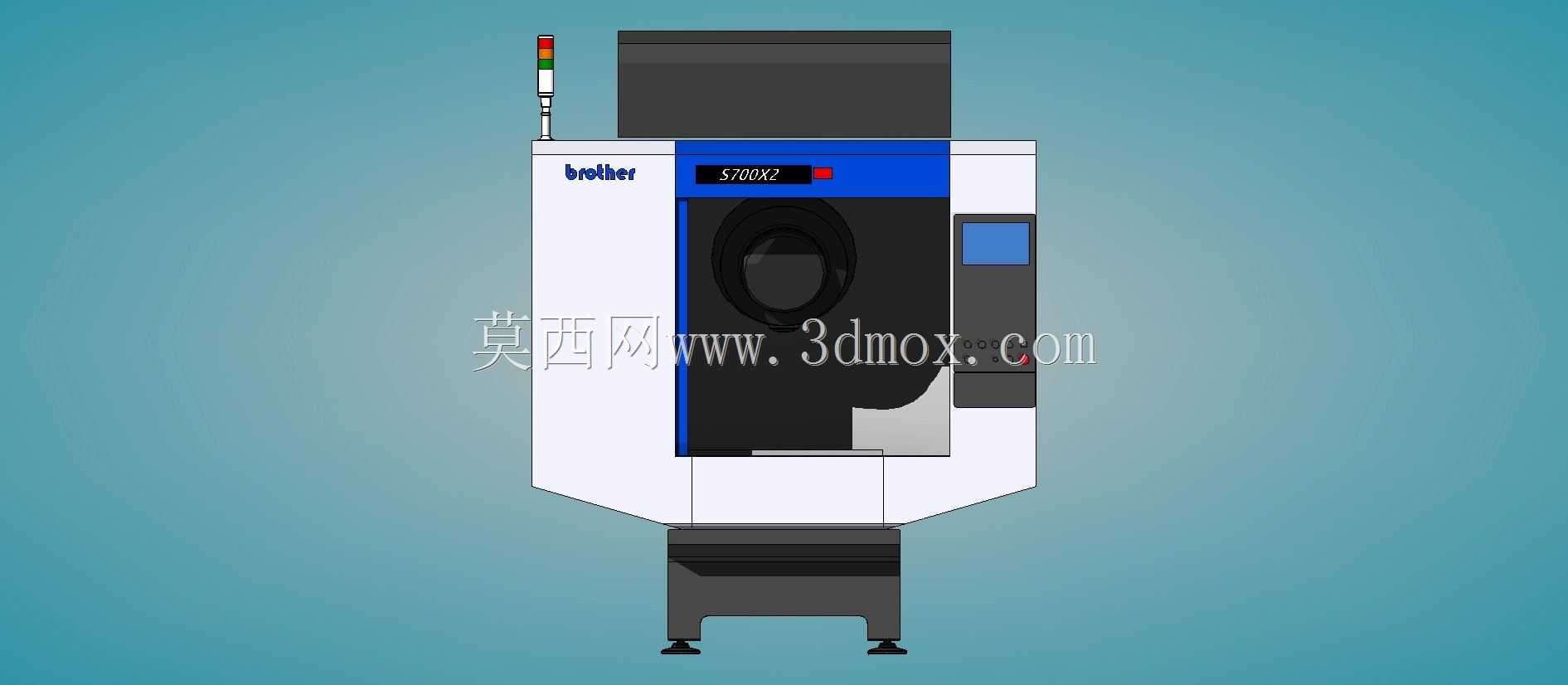

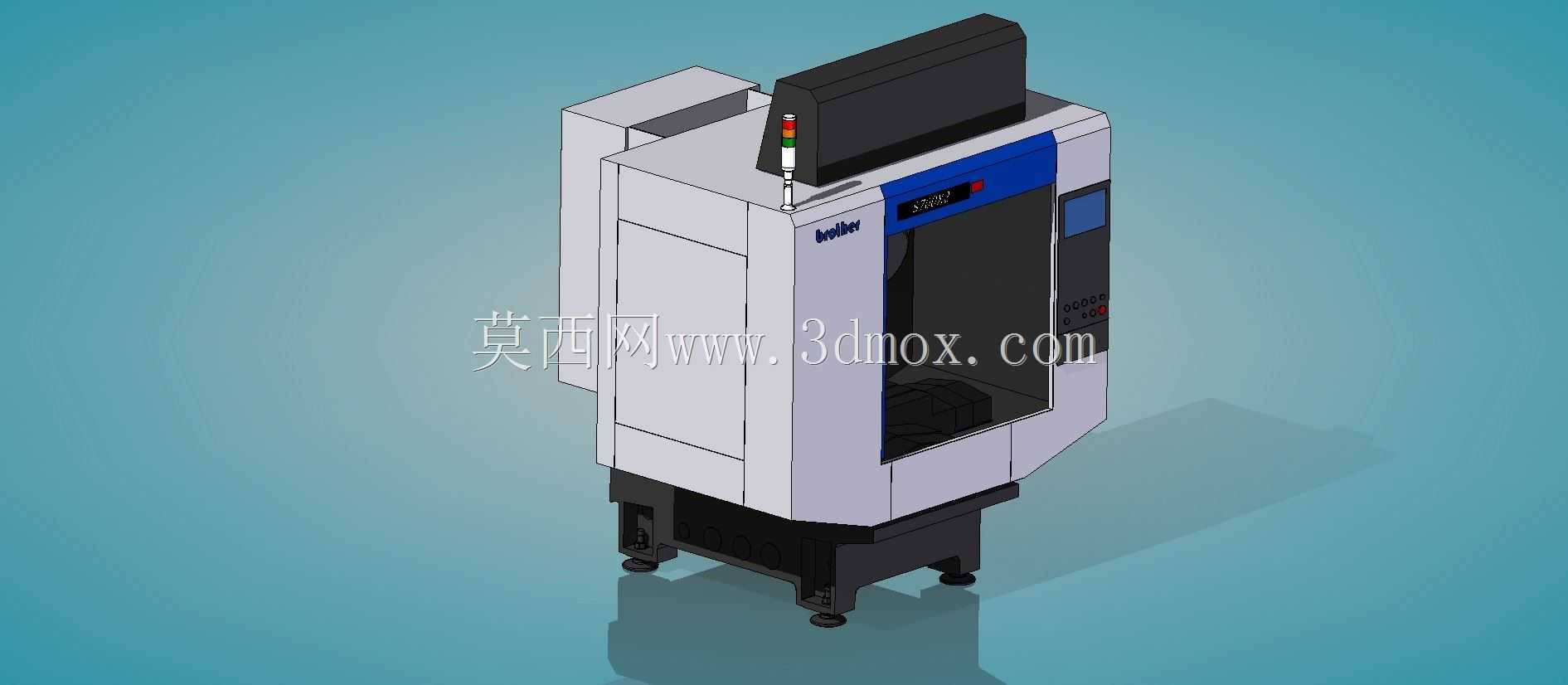

这款立式钻攻加工中心的三维布局模型，完整还原了设备整机的外部结构与安装边界，可直接用于车间产线布局规划、设备干涉校验、自动化上下料工作站配套设计等场景，能帮助结构工程师在项目前期快速完成空间占位评估，省去现场测绘设备外形的繁琐步骤。从实际加工场景来看，这类设备主要面向小型精密五金零件、3C消费电子结构件、小型汽配压铸件的钻、攻、铣工序加工，单工位加工节拍快，换刀响应迅速，在批量精密零件生产车间的应用占比极高。模型还原的设备外形采用紧凑式立式布局，底部为带调平脚杯的铸铁床身底座，底座上方是全防护的加工舱体，舱门采用上下滑移式透明防护结构，既可以观察内部加工状态，也能阻挡切削液与金属切屑飞溅；设备顶部后侧布置有操作显示屏安装位，左侧立柱顶端集成了三色状态警示灯，可直观反馈设备运行、待机、故障状态，符合车间现场的设备状态可视化管理要求。设计层面上，整机外防护采用折板拼接结构，边角做了圆弧过渡处理，既避免尖锐边角带来的磕碰风险，也能提升外防护的结构刚性，减少加工过程中的共振传导；设备后侧预留了电气柜、切削液管路、气源接口的安装空间，侧面预留了自动排屑机的对接位置，可根据车间实际产线布局选择左侧或右侧排屑方向，适配不同的物料流转路线。从安装边界来看，整机占地尺寸适配小型加工车间的工位排布，底座脚杯的安装孔位、操作面板的操作高度、警示灯的可视高度都符合人机工程学要求，操作工位预留的站立空间可满足操作人员上下料、更换刀具、日常点检的操作需求，不会出现操作空间局促的问题。模型还原的外防护细节还包含了设备品牌标识位、操作按钮安装区、维护检修门的开合位置，在做产线三维仿真时，可直接模拟检修门开启、舱门开合的动作空间，校验周边配套设备是否会对设备日常维护造成干涉，避免后期产线安装完成后才发现空间冲突，减少现场整改的成本。
