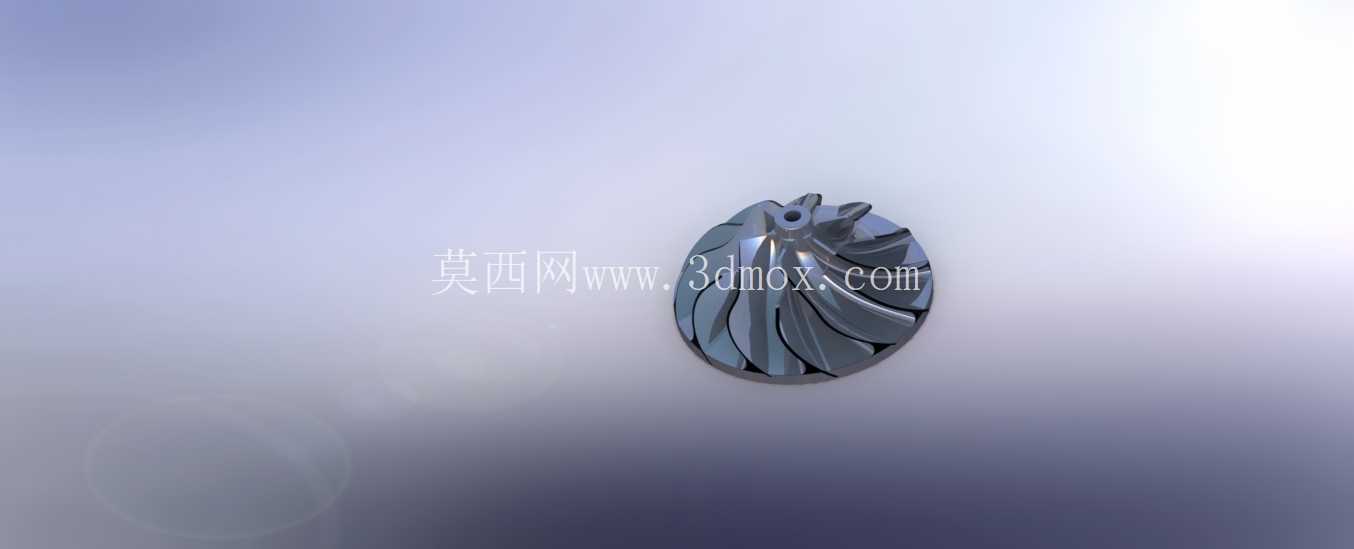

离心式涡轮叶轮结构三维设计

　　这类涡轮转子是离心式流体增压设备的核心做功部件，常见于车用涡轮增压器、小型工业离心压缩机、微型燃气轮机以及高端吸尘设备的动力端，承担着将流体动能与机械能相互转换的核心作用，在小排量内燃机增压工况下，它能在每分钟十多万转的转速区间稳定工作，通过叶片的曲面导流作用，持续对进入流道的空气进行加压，提升内燃机的进气充量，最终实现动力输出提升与燃油经济性优化。

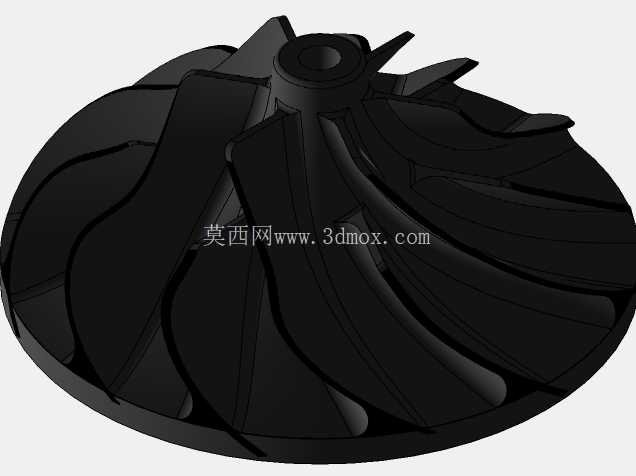

　　从结构设计逻辑来看，该叶轮采用后弯式长短叶片复合布局，长叶片负责主流道的流体导向，短叶片则用于分流长叶片间的附面层气流，避免高转速下气流在叶片吸力面发生分离，拓宽叶轮的高效工作区间。叶片型线采用三元流理论设计，从轮盖侧到轮盘侧的叶片安装角呈连续渐变状态，入口处的叶片前缘做了圆弧修型，能降低气流进入叶道时的冲击损失，叶片出口边的厚度控制在合理区间，兼顾结构强度与尾迹损失控制。轮盘部分采用等强度设计思路，从中心轮毂处向外缘逐渐减薄，既降低高转速下的自身离心载荷，也能减少轮盘侧的摩擦鼓风损失。中心轮毂位置设计有同轴安装孔，孔位精度需满足高速动平衡要求，与转轴的配合通常选用过盈配合加键连接或者电子束焊接的形式，确保高转速下扭矩传递可靠，不会出现松动位移。

　　在实际安装匹配过程中，这类叶轮的轴向尺寸与径向尺寸需要严格匹配对应的蜗壳与压气机壳流道，轮盖侧与压气机壳的间隙需控制在0.15-0.3mm区间，间隙过大会导致叶顶泄漏量增加，整机效率下降，间隙过小则容易在高转速热态工况下发生刮蹭，引发部件损坏。设计阶段需要重点考量叶片的固有频率，通过模态分析避开工作转速区间的共振带，同时对轮盘与叶片的连接圆角做应力释放处理，避免高转速下应力集中导致的叶片断裂故障。

　　建模过程中，叶片曲面需要通过多组截面线放样生成，保证曲面的G2连续性，避免出现局部曲率突变影响流体流动状态，同时要对叶片与轮盘的交接位置做倒圆角处理，圆角半径从入口到出口随叶片厚度渐变，既满足结构强度要求，也不会对流道内的气流产生额外阻碍。完成实体建模后，还需要对整体结构做动平衡去重区域的预留，通常在轮盘的外缘背面设计去重槽，方便后续动平衡工序去除不平衡量，保证转子在最高工作转速下的振动值控制在允许范围内。

　　这类叶轮的材质通常根据应用场景选择，车用增压器场景多选用铸铝合金或者钛合金，工业压缩机场景则会选用不锈钢或者高温合金，不同材质对应的结构壁厚、圆角参数都会做对应调整，建模时需要预留足够的加工余量，尤其是叶片型面部分，需要满足五轴铣削或者精密铸造的工艺要求，避免出现无法加工的负角区域。在流道匹配设计上，叶轮出口的气流角需要与后续扩压器的入口角度精准匹配，才能保证从叶轮流出的高压气流能顺畅进入扩压器进行减速增压，减少整个增压系统的流动损失。
