无螺栓安装式树莓派摄像设备固定支架

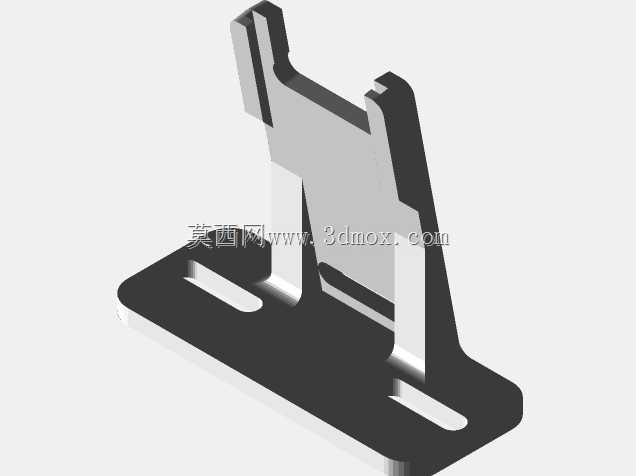

在嵌入式视觉开发、小型智能设备调试场景中，树莓派配套摄像头的固定一直是容易被忽略却直接影响调试效率的环节，这款固定支架正是针对这类场景的实际安装痛点完成结构设计。日常做嵌入式视觉项目时，很多开发者习惯用扎带、双面胶临时固定摄像头，不仅调整角度麻烦，设备移位后还需要反复校准视场，甚至在设备搬运、测试台震动时出现摄像头脱落的问题，这款支架从安装逻辑上就规避了这类临时固定的缺陷。支架整体采用L型承托结构，底部为带两个长圆形安装腰孔的平板基座，腰孔的设计预留了足够的安装调整余量，不需要在安装面提前打精准定位孔，顺着腰孔走向就能微调支架的前后固定位置，适配不同测试台、设备外壳上的已有安装孔位，不需要额外做打孔加工。上部的摄像头卡位结构采用两侧挡边加背部承托的形式，卡位尺寸匹配常规树莓派摄像头模组的外形宽度，摄像头顺着卡槽滑入即可完成限位，不需要额外的压片、螺丝固定，取放调整都很方便，卡位的挡边高度刚好覆盖摄像头模组的侧边厚度，不会遮挡镜头视场，也不会碰到模组上的排线接口。设计时特意做了无螺栓安装的结构考量，除了底部腰孔可以用手拧螺母、卡扣快速固定之外，摄像头本身的固定完全依靠结构卡位实现，不需要在摄像头模组上打孔或者拧固定螺丝，避免损伤PCB板上的元器件。支架的立板和底板之间做了圆弧过渡加强，没有尖锐的直角应力集中点，长期承重也不会出现立板弯折变形的问题，整体结构紧凑，不会占用过多安装空间，不管是固定在小型智能小车的上层安装板、桌面测试台的型材边缘，还是嵌入式设备的外壳内部，都能适配对应的安装边界。实际使用时，只需要先通过底部腰孔把支架固定在安装基准面上，再将树莓派摄像头顺着上部卡槽推入到位，接好排线就能完成安装，调整拍摄角度时只需要稍微抬起摄像头调整俯仰角度再卡入卡位即可，不需要反复拆卸紧固件，在做视觉识别调试、动态画面采集、定点监控类的树莓派项目时，能大幅减少固定环节的准备时间，也能避免临时固定带来的视场偏移问题。
