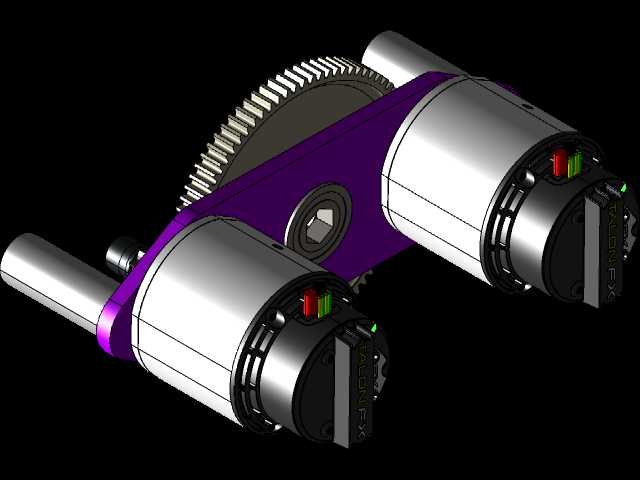

VEXProFalcon500配套单级减速齿轮箱结构

这款适配VEX Pro Falcon 500无刷电机的单级减速结构，核心定位是竞技类机器人传动系统的集成化动力转换单元，在机器人对抗赛事、教学实训机器人平台的动力布局中应用广泛，能够直接嵌入标准化传动导轨安装位，无需额外设计复杂转接结构即可完成动力输出匹配。从实际使用场景来看，这类减速结构主要承担高转速无刷电机的扭矩放大功能，10.5:1的减速比设定，刚好匹配竞技机器人轮组、抬升机构、弹射机构的动力需求，既不会因减速比过大导致机构响应迟滞，也能避免减速比不足带来的扭矩缺口，满足短时间峰值负载冲击下的传动可靠性要求。设计思路上完全围绕集成化安装展开，双电机对称布置的结构形式，能够在有限的安装空间内实现双倍动力输入，齿轮副采用平行轴直齿传动方案，加工装配难度低，传动回程间隙可控，适配竞技场景下频繁正反转、急停急起的工况特性。箱体主体采用镂空式紫色支架结构，在保证齿轮啮合区域防护能力的前提下，尽可能降低整体自重，这对于对重量控制极其严苛的竞技机器人来说至关重要，每减少一克无效重量，都能为其他功能组件留出更多配重空间。安装边界方面，输入轴端完全匹配Falcon 500电机的标准安装止口与固定孔位，无需额外加工转接法兰即可实现电机与箱体的精准定位，输出轴采用同轴贯通式设计，能够直接穿过传动导轨的预设安装孔，与负载端的轮组、传动轮直接连接，轴向安装尺寸经过精准核算，不会与导轨两侧的结构件产生运动干涉。齿轮副的中心距、齿宽参数经过匹配校核，能够承受双电机峰值扭矩输出时的齿面接触应力，避免长时间高负载下出现断齿、齿面过度磨损的问题。箱体上预留的内六角安装孔位，可直接通过标准紧固件将整个减速单元固定在导轨的预设槽位上，安装拆卸流程便捷，能够满足赛事现场快速更换、调试的需求。从结构细节来看，电机端的接线槽位做了避让设计，不会出现电机动力线、信号线被箱体结构挤压磨损的问题，齿轮啮合区域的侧隙经过合理设定，既保证传动效率，也能在负载冲击时提供一定的缓冲空间，降低传动系统的刚性冲击。
