羽量级格斗机器人专用大电流电源开关

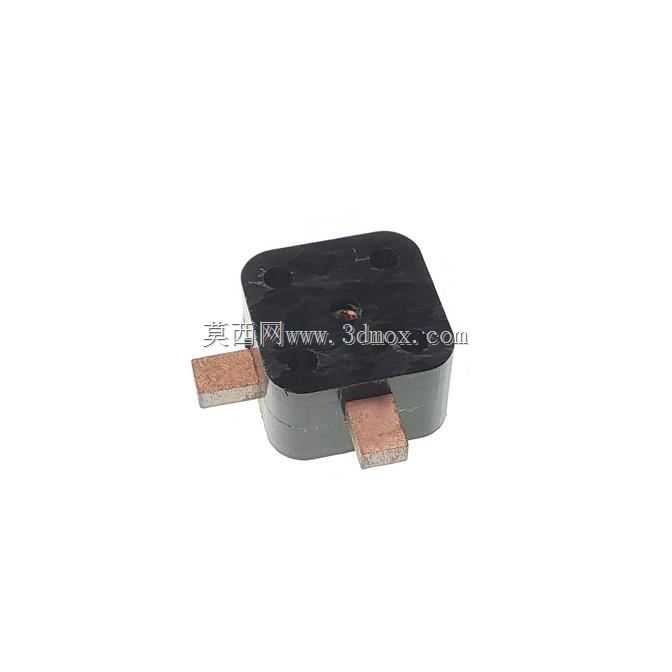

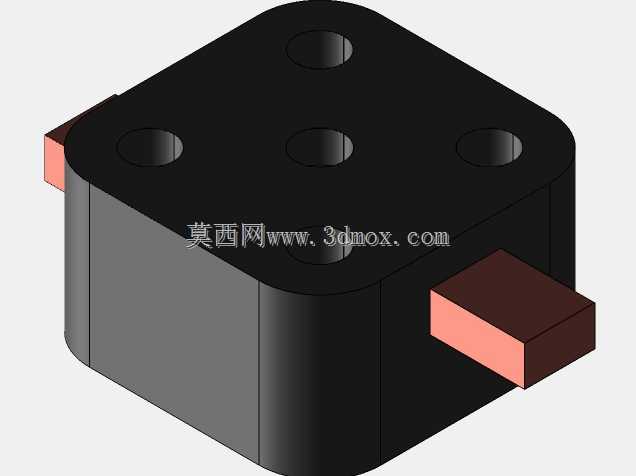

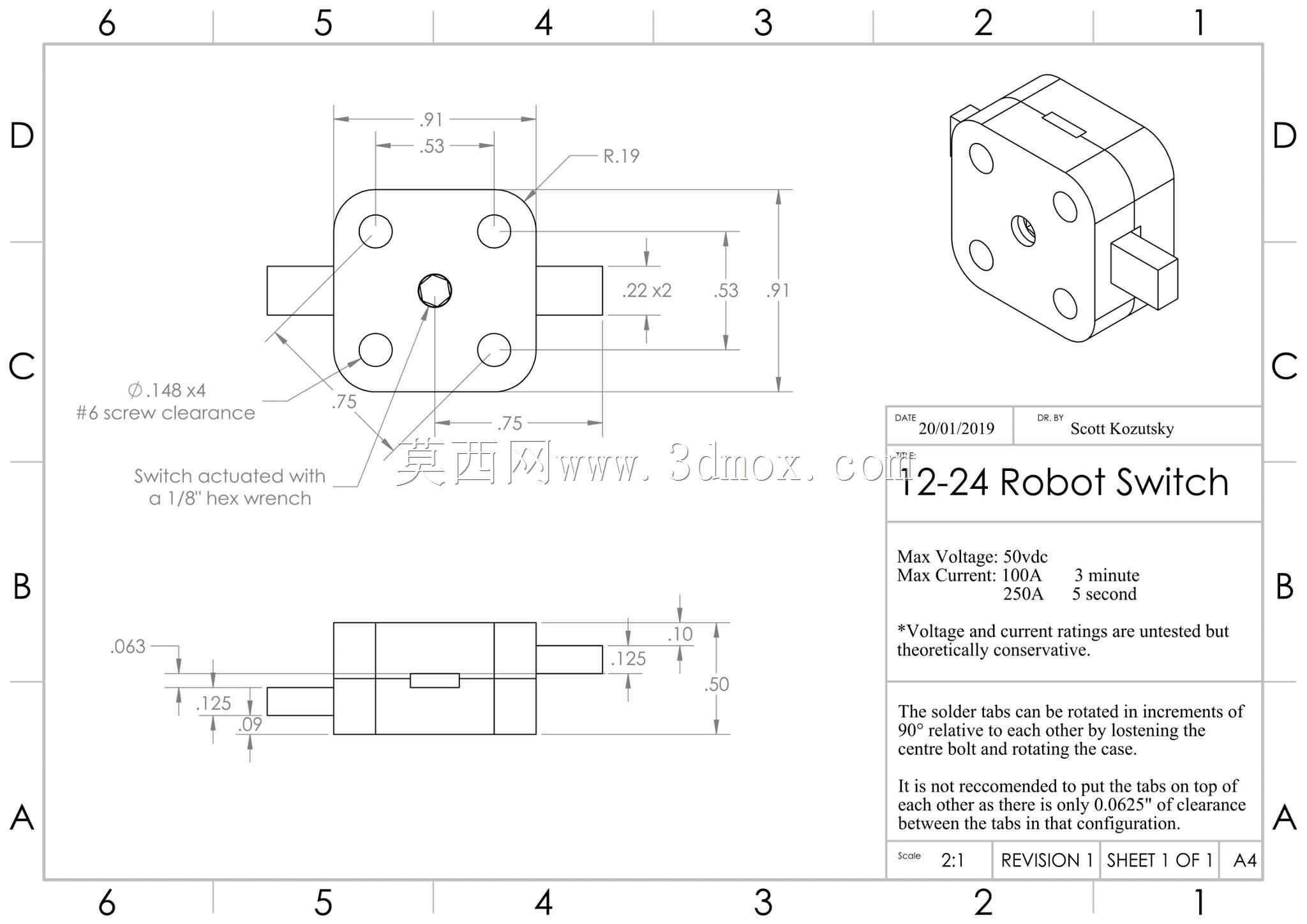

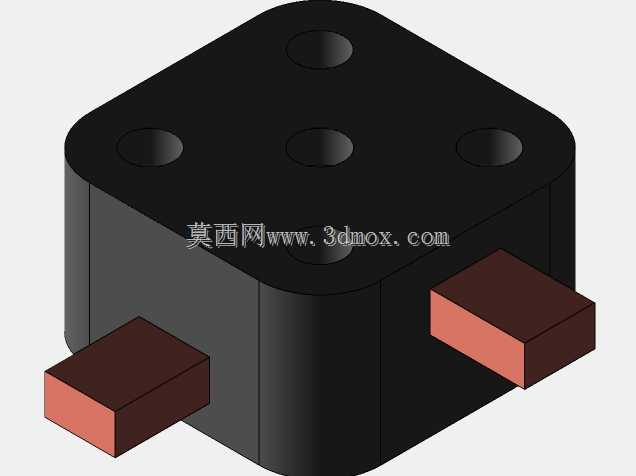

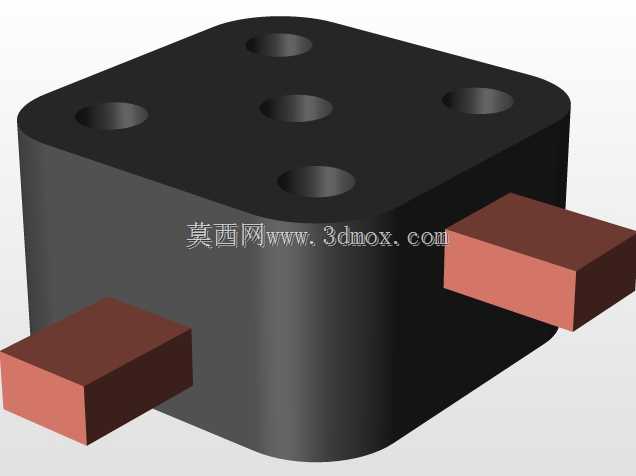

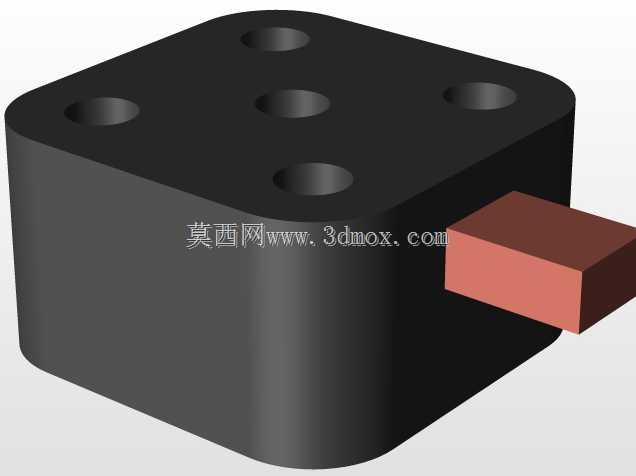

这款电源开关主要面向30磅及以下重量级别的格斗机器人赛事场景设计，核心作用是作为机器人动力回路的总通断部件，在赛前调试、赛后检修以及紧急状态下快速切断整机动力电源，避免调试阶段电机误触发、电路短路带来的安全隐患，是格斗机器人参赛必须配置的安全类部件。从结构设计来看，开关整体采用方正的块状绝缘基座，基座材质为耐温绝缘工程塑料，能够在大电流通过时隔绝相邻导电部件，避免爬电、短路问题，基座上预留两个安装固定孔，可直接通过紧固件固定在机器人的底盘安装位上，不需要额外设计复杂的安装支架，适配多数羽量级格斗机器人紧凑的内部安装空间。导电部分全部采用紫铜材质作为导流部件，铜排的横截面积等效于8号导线的载流能力，能够稳定承载持续100A的工作电流，短时3分钟可承受250A的过载电流，5秒内可扛住5secMax的爆裂冲击电流，适配格斗机器人起步、对抗撞击时电机瞬时拉取大电流的工况，不会出现载流不足导致的触点烧蚀、部件过热问题。开关的通断操作逻辑非常简洁，只需要小幅转动中心的锁紧螺钉，就能带动内部两个触点完成接合或者断开动作，操作行程短，不需要预留太大的操作空间，在机器人外壳上只需要开出对应六角螺丝的操作孔，就能从外部直接完成电源通断操作，不需要拆开整机外壳。引线位置支持灵活调整，设计时预留了铜排的调整余量，建模或者实际装配时可以根据机器人内部的走线方向重新配置铜排的伸出角度，让动力线的走线更顺畅，减少不必要的线长弯折，降低线路内阻，也更方便将开关封装到机器人的紧凑内部空间里，不会和其他传动、结构部件产生干涉。开关整体的耐压等级为50V直流，完全覆盖格斗机器人常用的低压动力电源电压范围，整体重量控制在20g左右，不会给羽量级机器人增加过多的自重负担，给武器、装甲部件的重量分配留出更多余量。中心操作端采用1/8英寸六角尺寸，和常用的内六角扳手尺寸匹配，现场调试、检录时不需要携带专用工具就能快速操作，适配赛事现场快速检录、紧急断电的使用需求。建模时还原了绝缘基座的分层结构、铜排的伸出形态以及中心操作螺钉的细节，装配时可以直接参考模型的安装边界预留安装位，铜排的接线位置可以根据实际走线做角度调整，不需要额外修改基座结构就能适配不同的布线方案。
