2.54间距双针排针连接器结构设计

这款间距2.54mm的双针排针连接器，是电子设备内部板卡互联场景里用量极大的基础连接元件，日常做工控板卡、消费电子主板、测试治具的结构设计时，几乎都会碰到这类元件的选型与安装适配。从实际使用场景来看，这类排针主要承担两块PCB板之间的信号与小电流传输功能，既可以直插焊接在主板上搭配排座实现可拆式连接，也可以直接焊接在两块板之间做半永久固定互联，在工控IO接口板、单片机开发板、小型家电控制板上的应用覆盖率极高。

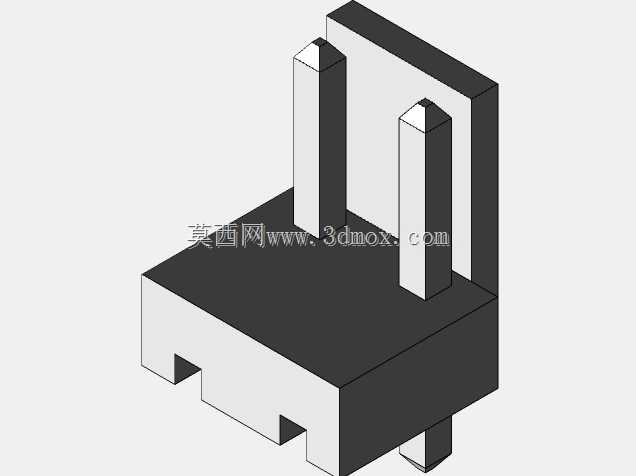

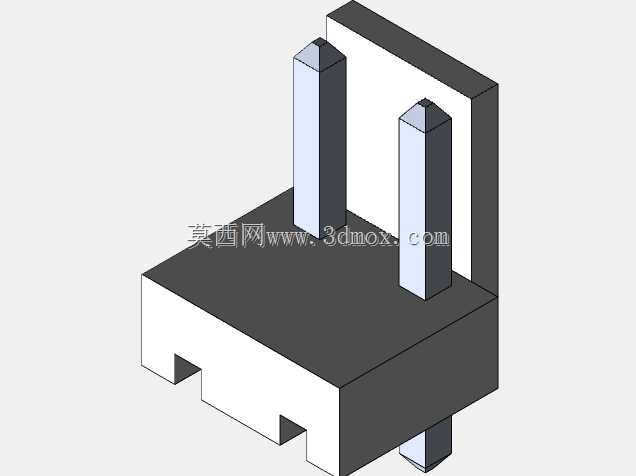

从结构设计思路来看，这款双针排针采用了直插式方针设计，插针端部做了锥度导向处理，装配时能顺利对准排座的插孔，避免插针弯折、插孔损伤的问题；插针根部的塑胶基座采用了带定位卡槽的结构，基座底部的凸台可以卡在PCB的安装孔位里，过波峰焊时不会出现偏移浮高的问题，能保证焊接后插针的垂直度与共面度，避免后续插合时出现单针接触不良的情况。插针本身采用黄铜基材镀锡处理，既保证了足够的导电性能，也提升了焊接的可靠性，同时镀层能抵御日常使用环境下的氧化，延长连接的稳定使用寿命。

从安装边界尺寸来看，这款排针的针间距严格遵循2.54mm的标准间距，和通用排座、IDC排线座的孔位完全兼容，塑胶基座的宽度、插针的外露长度都符合行业通用尺寸规范，设计时不需要额外做定制适配，直接调用标准封装就能完成PCB布局。插针的有效接触长度经过匹配设计，插入标准排座后能保证足够的接触深度，不会因为振动出现松脱断开的情况，同时插合力控制在合理区间，既不会因为插拔过紧导致装配困难，也不会因为过松导致连接失效。基座的塑胶材质选用耐高温的热塑性材料，能耐受波峰焊时的高温冲击，不会出现基座融化变形的问题，同时绝缘性能满足低压信号传输的安规要求，不会出现针间爬电、短路的隐患。

在实际设备装配中，这类排针的安装容错率较高，即使PCB孔位存在小幅的公差偏移，插针的锥度导向也能顺利完成插合，对于批量生产的装配环节十分友好，能有效降低产线的装配不良率。同时双针的结构形式刚好适配小点位的信号传输场景，相比多针排针可以灵活裁剪使用，也能避免多余针位带来的空间浪费，在空间紧凑的小型控制板内可以灵活布置，不会占用过多的板上安装空间。
