适配OAK-D立体摄像机的OpenCV配套组件

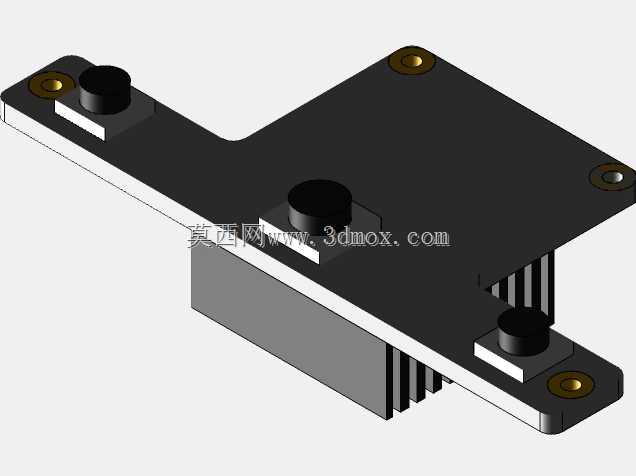

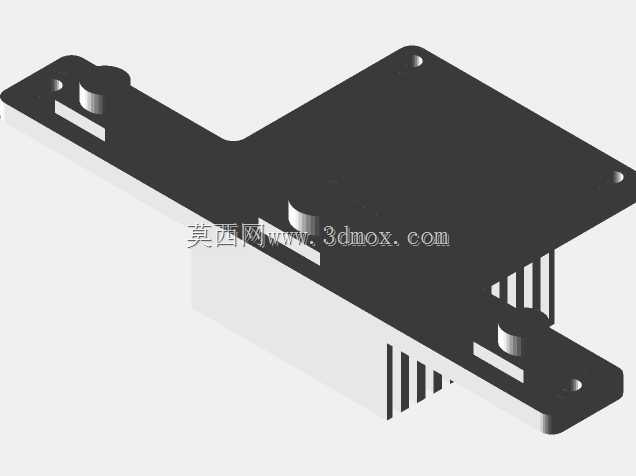

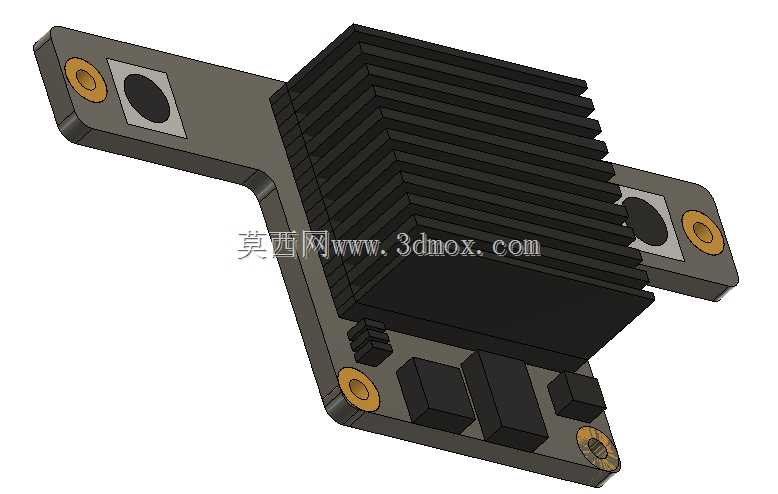

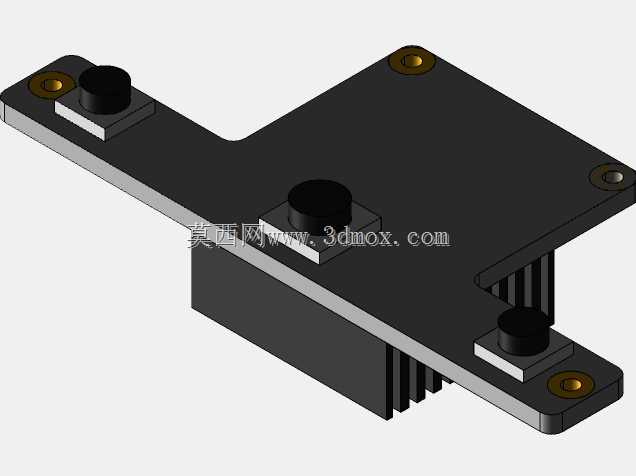

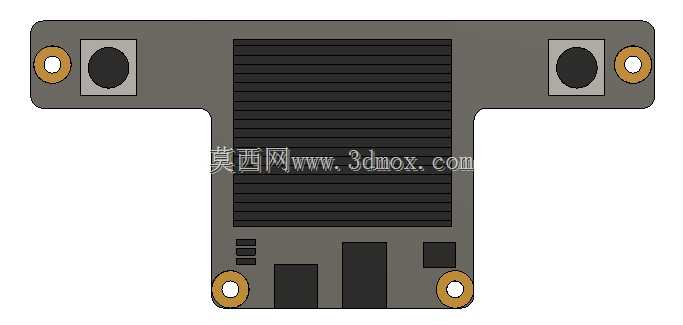

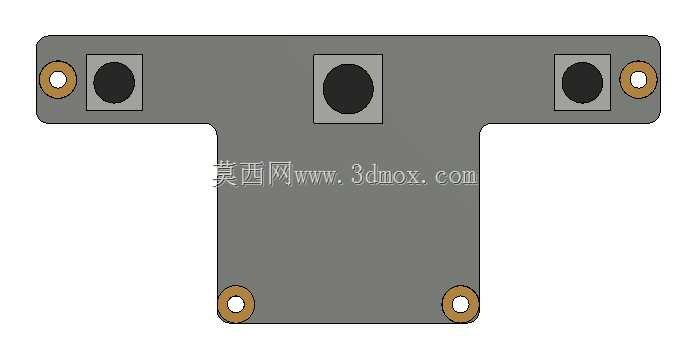

在机器视觉项目落地过程中，OAK-D系列立体摄像机常被部署在工业检测、机器人导航、空间定位等场景，这类场景对设备的安装稳定性、散热效率、空间适配性都有明确的工程要求，本次建模的配套组件正是针对这类实际使用需求完成结构设计。从实际使用场景出发，该组件首先承担摄像机核心算力模块的散热功能，主体鳍片结构采用等间距平行排布，鳍片厚度与间隙经过热传导路径优化，能够在自然对流环境下将AI运算过程中产生的热量快速导出，避免高负载下算力模块因过热出现降频，适配长时间连续运行的工业视觉检测工位需求。安装结构部分采用多固定点的L型延伸支架设计，三个带定位衬套的安装孔分布在支架不同延伸臂上，安装孔位的同轴度、孔距公差严格匹配OAK-D套件的标准安装边界，安装时可直接通过标准紧固件完成固定，无需额外加工转接板，能够适配设备机架、机器人末端法兰、检测工位立板等多种安装基面，不同安装方向下都能保证摄像机镜头光轴的位置精度，避免因安装形变导致的双目视差校准偏差。结构设计过程中，首先完成核心算力模块的外形包络拟合，确保散热基座与模块发热面完全贴合，接触平面的平面度控制在合理公差范围内，降低接触热阻；支架部分做了弯折处的加强处理，在不增加整体壁厚的前提下提升结构刚性，减少设备运行过程中振动带来的结构共振，避免成像画面出现抖动模糊。组件的整体外形尺寸充分考虑紧凑安装场景的空间限制，鳍片部分的高度控制在不遮挡镜头视场角的范围内，支架延伸长度避开了摄像机的接口区域，不会干涉USB3.0数据线的插拔操作，同时预留了周边电子元件的排布空间，不会与板载电容、接口元件产生结构干涉。从建模细节来看，所有安装孔的倒角、鳍片的端部圆角、支架弯折处的过渡圆弧都做了还原，既符合实际机加工的工艺要求，也能避免安装过程中锐边划伤操作人员或线材。对于做机器视觉集成的结构工程师而言，该模型可直接导入整机装配体中完成安装位校验、干涉检查，也可基于现有结构修改安装孔位适配定制化的设备机架，大幅缩短视觉模组的结构适配周期，减少前期打样验证的迭代次数。
