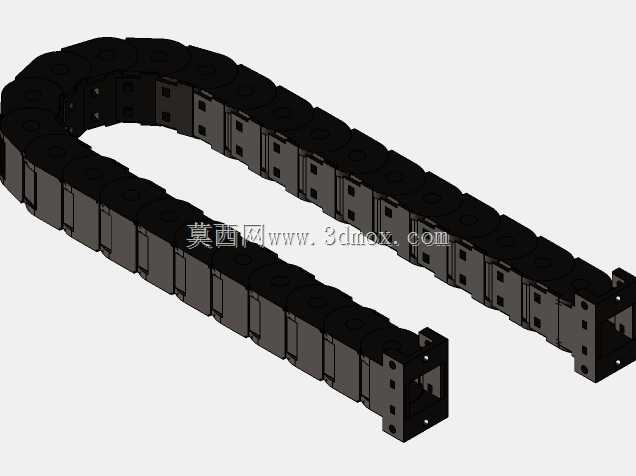

易格斯R48带旋转端25节阻力拖链结构

在自动化生产线、机床加工工位、长行程移动设备的布线场景中，线缆与液压管路的动态防护一直是结构设计阶段需要重点考量的环节，这类带内置阻尼的拖链产品，正是为了解决高速移动工况下管路晃动、线缆磨损、运行噪音过大的问题而设计。这款拖链采用25节标准链节拼接的结构形式，每节链节之间预留了30度的参数化摆动余量，既可以满足水平弯曲、垂直悬空等常规布设走向的需求，也能适配小半径转弯的安装空间，不会因为弯曲角度受限导致内部穿设的线缆出现过度弯折、芯线断裂的问题。端部配置的KMA旋转端集成了滑动关节结构，和传统固定式接头相比，它可以在设备端做小角度的随动偏转，当拖链跟随移动部件做往复运动时，接头位置不会因为反复的应力拉扯出现连接松脱、密封失效的情况，能更好地匹配多轴联动设备的复杂走线轨迹。从实际使用的角度看，这类阻力型拖链的每节链节之间都设置了阻尼结构，拖链在高速往复运行时不会出现链节之间的碰撞异响，也不会因为长行程悬空出现下塌、甩动的情况，运行姿态更加平稳，能有效降低设备运行时的布线系统故障率。设计这款拖链结构时，需要重点关注链节的拼接公差，相邻链节的卡扣配合间隙要控制在合理范围，既要保证组装拆卸的便捷性，方便后期更换损坏的单节链节，也要避免间隙过大导致运行时出现卡滞、窜动的问题；内部的隔腔结构可以根据穿设线缆的直径做灵活分隔，将动力线、信号线、液压管路分开布设，避免不同类型的管线在拖链内部相互摩擦造成外皮破损。安装边界方面，这款拖链的弯曲半径需要根据布设线缆的最小允许弯曲半径做匹配，固定端和移动端的安装接头要保持同轴度偏差在允许范围内，避免拖链运行时出现侧向偏移、蹭到周边设备结构的情况；滑动关节位置的配合面要做耐磨处理，长期往复转动下也不会出现磨损松旷，保证拖链全生命周期内的运行精度。在桁架机械手、激光切割机、长行程自动化输送线这类设备上选用这类拖链，相比普通无阻尼拖链，能将布线系统的维护周期延长近40%，尤其适合高节拍、长行程的连续运行工况，不需要频繁停机检查线缆磨损情况，也能减少因为管线故障导致的非计划停机时长。
