OAK-1彩色AI摄像机适配结构设计

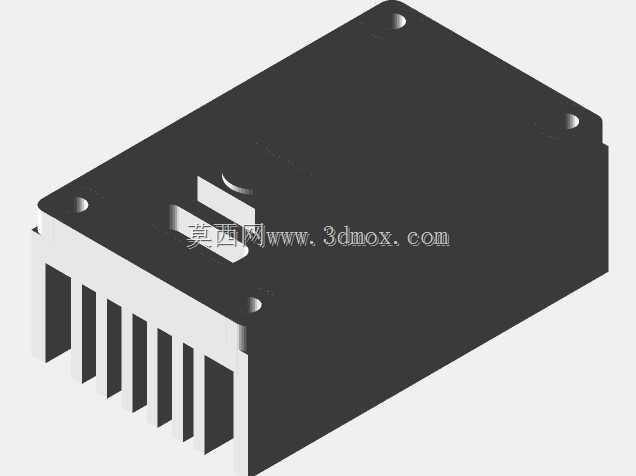

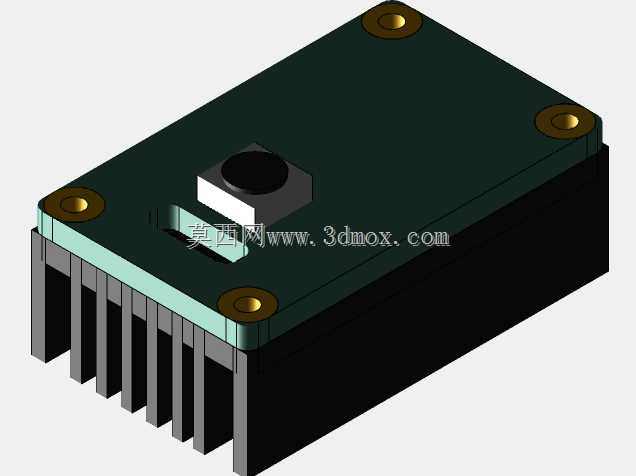

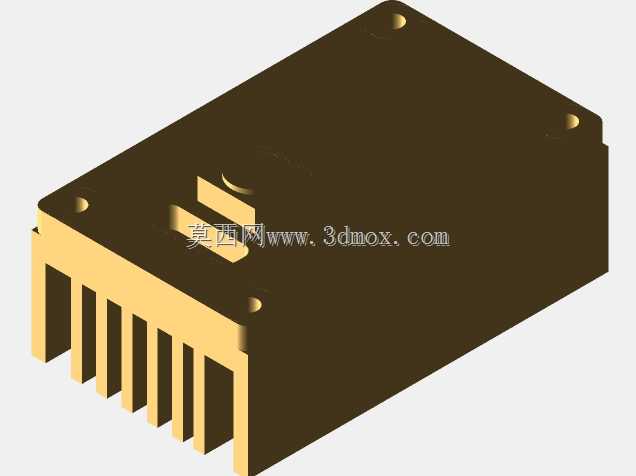

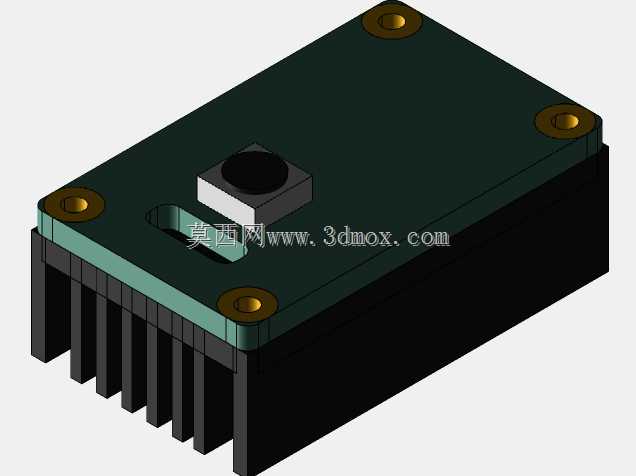

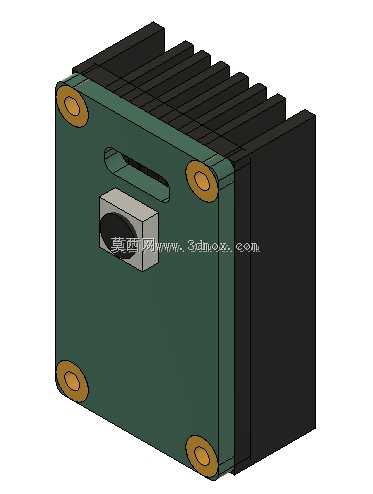

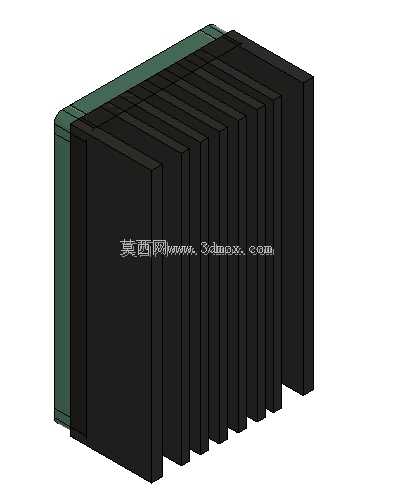

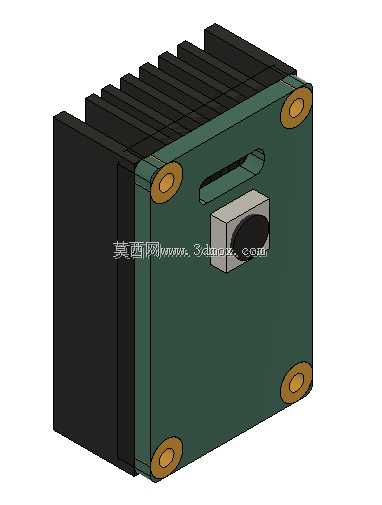

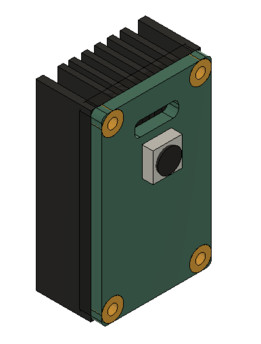

这套结构件是针对OAK-1彩色AI视觉模组做的适配化安装设计，核心服务于嵌入式机器视觉的落地部署场景，不管是产线的外观缺陷检测工位、移动机器人的视觉导航模块，还是开源OpenCV项目的二次开发验证，都能直接套用这套结构完成硬件的快速集成。从实际使用的角度出发，设计时首先考虑了模组长时间高负载运行的散热需求，背部的鳍片式散热结构直接和模组的核心发热面贴合，不需要额外加装散热风扇就能满足连续8小时以上满负载采集运算的散热要求，避免因为过热导致的画面丢帧、算力降频问题。正面的镜头开孔做了沉台限位，刚好能卡住模组自带的镜头基座，安装时不需要反复调整镜头同轴度，只要把模组对准沉台放进去就能保证镜头和安装面的垂直精度，四个角的安装铜套做了内嵌式设计，铜套和主体结构之间做了过盈配合压装，既避免了塑料结构反复拆装出现滑牙问题，也能保证安装时的锁紧力均匀，不会因为螺丝锁紧的应力导致模组电路板变形。安装边界的设计上，整体结构做了方正化处理，所有外轮廓没有突出的异形结构，不管是在铝型材机架上做侧装、还是在设备面板上做嵌入式安装，都不需要额外做避让位，四个安装孔的孔位间距完全匹配行业通用的视觉相机安装孔距标准，能直接替换同尺寸的常规工业相机，不需要重新调整设备上的安装支架位置。结构侧面预留的开槽是给模组的数据线缆做走线让位，线缆插好之后可以顺着侧边的槽位引出，不会因为线缆的弯折应力拉扯到模组的接口，也避免了线缆突出结构整体轮廓影响安装。整个结构的壁厚做了均匀化处理，所有转角位置都做了工艺圆角，既避免了注塑生产时出现缩痕、应力集中的问题，也能在装配时减少锐边划伤操作人员的风险。做这套结构设计的时候，特意把所有配合公差都按IT12级的装配精度做了预留，不管是3D打印打样做功能验证，还是开模做批量生产，都不需要反复调整配合尺寸，拿到模型就能直接出工程图生产，对于做视觉项目集成的工程师来说，能省掉大量的结构测绘、适配设计的时间，直接把精力放在视觉算法的调试上，不需要在硬件安装结构上耗费额外精力。
