四足仿生行走机械腿部承载机架结构

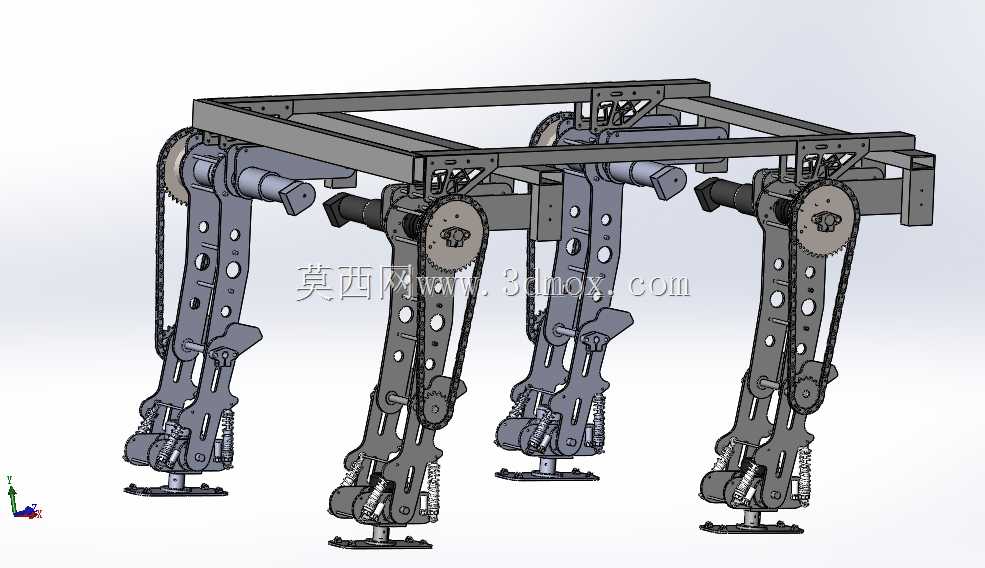

该结构为四足仿生行走设备的核心承载与行走执行总成，可适配复杂非结构化地形的巡检、物资驮运、灾后现场作业等场景，替代轮式、履带式设备在崎岖山地、建筑废墟、泥泞滩涂等通行受限区域完成作业任务。从结构设计逻辑来看，整体采用顶部矩形框架作为主承载基体，框架采用型材拼接式结构，预留了动力单元、控制模块、任务载荷的安装点位，框架的横梁与纵梁连接位置做了加强筋补强，可承受行走过程中足端落地带来的冲击载荷，避免框架在交变应力下出现变形开裂。四条腿部机构采用对称式布局，单腿为多连杆串联结构，腿部杆件上开设的减重孔在保证结构刚度的前提下降低了整体运动惯量，关节位置采用链传动结构传递动力，可将驱动单元的扭矩稳定传递至各活动关节，同时腿部集成了弹性缓冲组件，在足端接触地面时可吸收冲击能量，减少刚性碰撞对驱动元件及机架的损伤。足端采用盘式接触结构，增大与地面的接触面积，降低松软地面的下陷风险，同时足端与腿部末端采用铰接连接，可自适应地面坡度变化，保证行走过程中足端与地面的充分接触，提升行走稳定性。设计过程中对各关节的运动行程做了限位设计，避免腿部运动过程中出现结构干涉，同时各传动部件的安装位置预留了维护间隙，可在不拆解主框架的前提下完成链条张紧、铰接点润滑等日常维护操作。从安装边界来看，顶部框架的安装平面可根据搭载需求拓展不同的任务模块，腿部的伸展行程可满足常规越障高度需求，整机的重心落在四条腿的支撑多边形范围内，静止及行走过程中可保证足够的稳定裕度，避免出现侧翻风险。该结构的传动路径经过优化，动力从驱动单元输出后经链条传递至关节转轴，多连杆的运动参数经过匹配，可实现平稳的迈步行走动作，适配不同步速下的行走需求，在低速重载行走场景下可保证足够的输出扭矩，满足驮运载荷的行走要求。
