DIYOV6型3D接触式探测头结构设计

　　在数控加工、精密装配以及小型自动化设备的对位工序里，接触式3D探头是完成工件原点找正、尺寸偏差检测、曲面轮廓扫查的核心执行部件，这款V6版本的DIY型探测头，针对小型桌面级加工设备、创客类数控改造场景做了适配，没有照搬工业级测头的冗余结构，把核心的触发功能、安装适配性做了针对性优化。从实际使用场景来看，这类探头常装在机床主轴末端、直线滑台的执行端，替代人工完成工件装夹后的坐标校准，也能在加工间隙完成工件尺寸的在机检测，避免二次装夹带来的定位误差，相比非接触式的光学探测方案，接触式探头对工件表面材质、环境光线没有严苛要求，在车间多粉尘、切削液飞溅的工况下也能稳定触发，适配普通铣床、小型雕刻机、桌面级数控车床的改造需求。

　　从功能特性上看，这款探头采用常闭式触发逻辑，测针端部接触到工件表面产生微小位移时，内部触发回路就会输出阶跃信号，给控制系统传递位置到位的指令，测针端部采用硬质合金球头，耐磨性能足以应对日常的金属、塑料工件触碰检测，测针与主体的连接结构支持快速更换，出现测针弯折、球头磨损的情况时不需要拆解主体就能完成替换。主体上部的圆柱柄是标准安装接口，直径适配常见的ER夹头、主轴锁紧套规格，不需要额外制作过渡连接套就能直接装夹，安装时只要保证柄部与主轴轴线的同轴度控制在0.02mm以内，就能保证各个方向的触发精度一致。主体下部的环形基座做了平面度处理，安装时可以靠这个端面做轴向定位，保证探头伸出长度的一致性，不需要每次装夹后重新标定伸出长度。

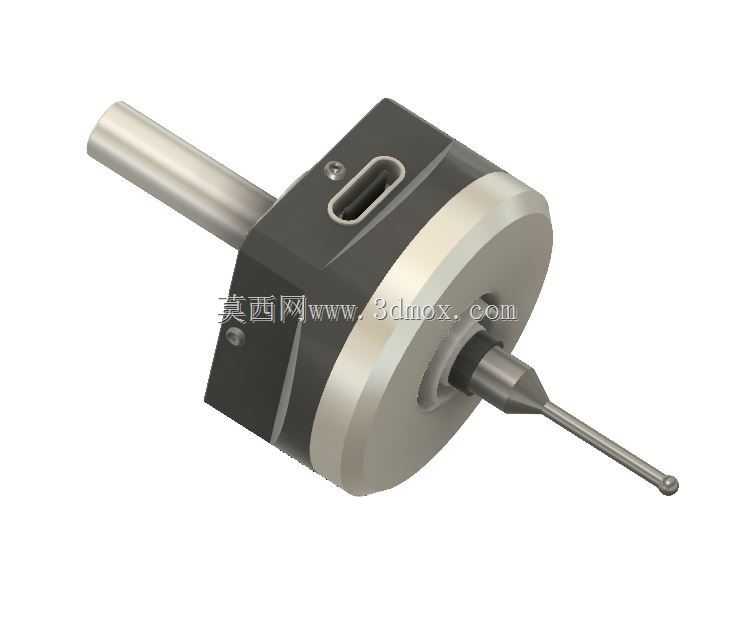

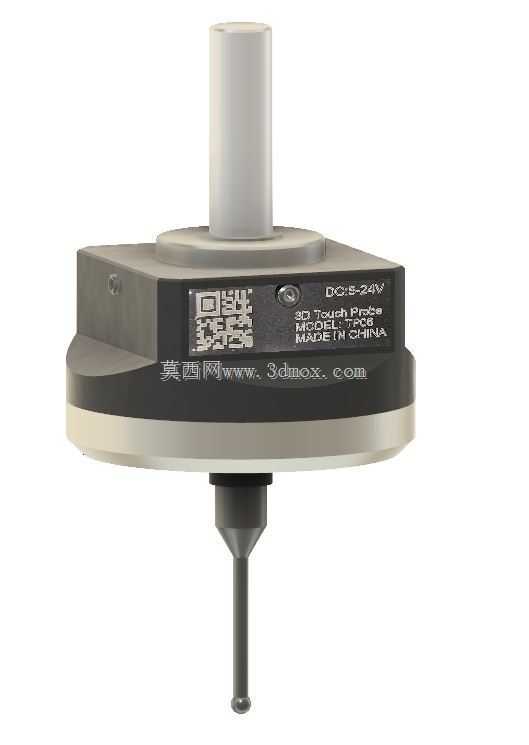

　　设计思路上，这款模型还原了探头的外部装配关系，把外部可见的安装柄、主体基座、测针组件、标识区域都做了等比例还原，内部的触发弹性机构、信号传输回路因为属于通用成熟结构，没有做内部细节建模，足够满足设备布局仿真、安装干涉检查、主轴附件库搭建的使用需求。从安装边界来看，主体最大外径适配小型主轴的周边空间，不会在Z轴向下移动时和工件夹具、台虎钳等装夹部件产生干涉，测针伸出主体下端面的长度经过优化，既保证了足够的探测深度，能探入工件的沉孔、台阶面完成检测，也避免了测针过长带来的刚性不足、触发误信号问题。主体侧面预留的标识区域可以粘贴接线定义、参数标识，方便现场接线时快速识别引脚定义，上部的接线端适配5-24V的宽电压输入范围，能直接对接市面上绝大多数数控系统的IO接口，不需要额外加装信号转换模块。

　　在做设备布局仿真时，这个模型可以直接导入装配体，模拟探头装在主轴上的全行程移动，检查Z轴抬刀安全高度、XY方向移动时和工件、夹具的干涉边界，提前规避实际加工中出现的撞机风险。对于做小型数控设备改造的从业者来说，这个外部结构模型也能作为设计安装座、防护套的参考依据，根据实际的安装空间调整连接结构，不需要反复测量实物尺寸。探头的触发方向覆盖X/Y/Z三个轴向，不管是侧面触碰找正工件侧边，还是下端触碰确定Z轴零点，都能稳定输出触发信号，触发预压行程控制在很小的范围内，不会因为测针过度位移损坏内部结构，日常使用中只要定期清理测针与主体连接部位的切屑、粉尘，就能保证触发精度的稳定性。
