这套结构面向普通卧式车床、小型仪表车床及教学维修场景中的刀具快速更换需求,核心解决传统方刀架反复松螺栓、对刀耗时长、换刀一致性差的问题。现场加工中,操作者扳动长手柄即可完成刀夹的松开与锁紧,更换外圆车刀、切断刀、镗刀或钻夹头时,不必整体拆卸刀座,只需更换对应刀夹并重新压合定位,能够明显缩短工序间辅助时间。

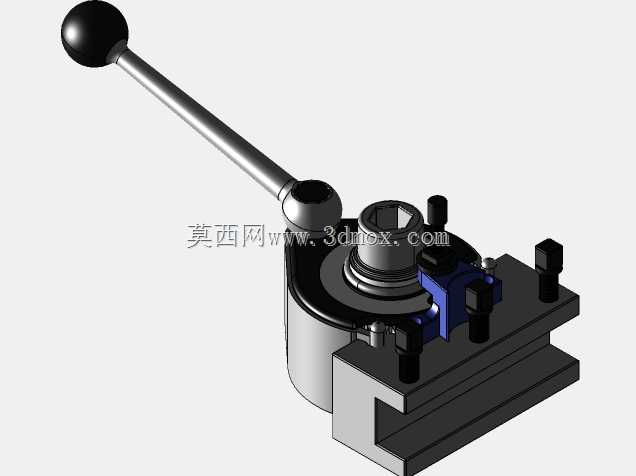

从功能布置看,模型下部为安装在车床中拖板上的基座,底面和侧向压紧结构用于与刀架安装面形成固定边界;中部是回转定位与锁紧核心,承担刀夹重复定位、承受切削力和限制自由度的作用;上部配置可更换刀夹,刀具通过螺钉压紧在刀夹槽内。长操作手柄通过球头握持,施力路径经过杠杆、锁紧件和定位面,使刀夹在工作位置获得足够夹紧力。手柄端部的球形结构符合手动操作习惯,扳动时手掌受力均匀,也便于在有限空间内快速完成锁紧动作。
设计思路上,快换刀架并不追求复杂自动控制,而是依靠机械定位面、楔形压紧和手动增力机构实现稳定换刀。刀夹与底座之间需要同时满足定位准确、拆卸顺畅、锁紧后无微量抬升三个要求,因此配合面的平行度、定位销或定位槽的间隙、锁紧件行程都要在建模时反复校核。若定位间隙过大,车削端面或断续切削时容易出现刀纹波动;若锁紧行程过短,则刀夹在受侧向切削力时可能产生位移。模型中将基座、回转体、压块、紧固螺钉、手柄及刀夹分别建出,便于检查装配关系和运动干涉。
外形与安装边界方面,底座需要落在车床小拖板或刀架安装平台的有效范围内,底部压紧螺栓的位置应避开拖板T形槽端部和周边防护件。刀夹安装后,刀尖高度要与主轴中心高匹配,刀具伸出长度不宜过长,以免降低刚性。手柄回转半径较大,布置时需确认尾座、卡盘、防护罩和操作者手部空间不会发生干涉;尤其在尾座靠近主轴或加工大直径工件时,手柄抬起角度应预留安全余量。
在实际选型和改造中,这类刀架常用于小批量多品种车削、修配车间和技能实训场合。它的价值不在于替代数控转塔刀架,而在于以简单可靠的机械结构提升普通车床换刀效率。三维建模时应重点表达刀夹定位面、锁紧压块、螺栓分布和手柄运动轨迹,使结构设计者能够据此校核安装高度、刀具容量、夹紧力传递路径以及与车床拖板的适配关系。
