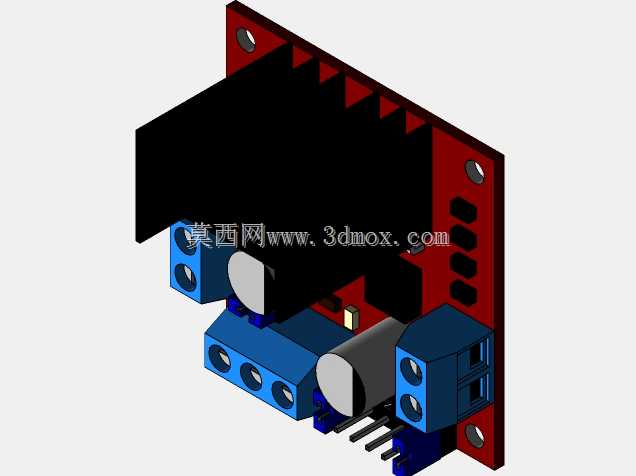

L298N双路电机驱动控制板结构设计

这款L298N驱动模块的三维结构还原，完全围绕嵌入式电控场景的实际安装需求搭建，做小型智能小车、桌面级自动化工位的执行端驱动时，这类模块是最常用的功率输出部件，能同时给两路直流电机提供调速、正反转控制的功率通路，也可适配两相四线步进电机的驱动需求，覆盖学生科创、小型非标设备改造里绝大多数低压直流执行器的驱动场景。设计时优先考虑了安装兼容性，基板采用标准环氧板安装孔位布局，四个角的固定孔孔径适配M3规格螺丝，孔位间距匹配市面通用的传感器安装支架、铝型材槽位安装尺寸，不需要额外做转接板就能直接固定在2020、3030型材搭建的设备框架上，也能直接卡在小车底盘的预留安装位，不会和周边的传感器、主控板产生空间干涉。模块上的散热片结构做了精准还原，黑色散热片通过卡扣固定在L298N芯片上方，高度控制在合理范围，不会因为散热片过高遮挡上层安装的主控板，同时预留了足够的散热接触面积，保证2A持续输出电流时芯片热量能及时散出，避免长时间满载运行出现过热保护。接线端子部分的结构完全还原实物的插拔空间，蓝色的螺钉式接线端子分别对应电源输入、两路电机输出的接线位，端子的插拔方向垂直于基板平面，接线时不需要倾斜导线，在狭窄的设备腔体内也能顺利完成接线操作，端子旁的电解电容、电源指示灯、跳帽选择位的位置都和实物完全一致，跳帽的插拔预留了足够的手指操作空间，不需要借助镊子就能完成驱动逻辑的切换。整个模块的外形边界做了规整处理，基板边缘没有突出的尖锐结构，所有外接元件的高度都控制在散热片的最高高度以内，堆叠安装时不会压损周边元件，输入输出接口的位置排布避开了安装孔位，走线时导线可以顺着基板边缘排布，不会和固定螺丝产生挤压磨损。做结构设计时，这类电控模块的三维模型能直接导入整机装配体，提前验证安装空间、接线走向，避免实际加工组装时出现空间干涉、接线不便的问题，对于做小型自动化设备、智能移动载体的结构设计人员来说，精准的模块模型能大幅减少装配调试阶段的改模次数，提升整机结构的紧凑性。
