双杆双作用紧凑型气动执行元件结构

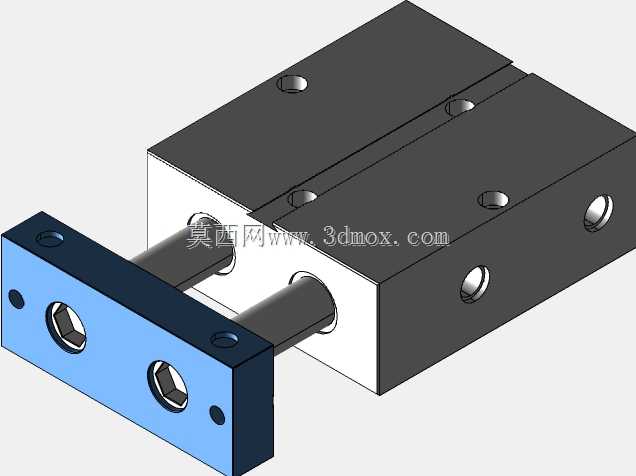

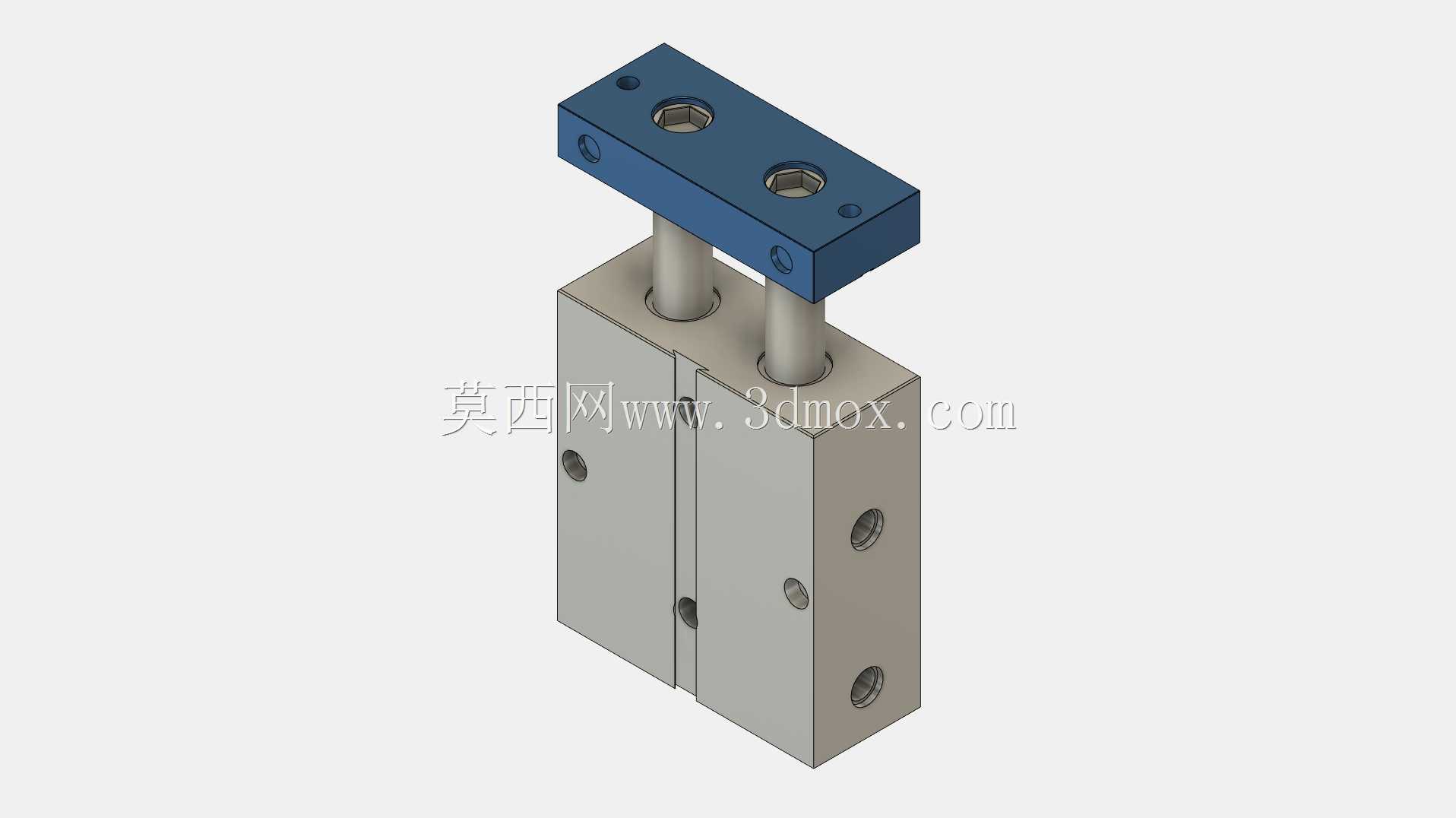

在自动化产线的工件移位、工装夹紧、小型部件顶升工位中，这类双杆结构的气动执行部件是应用频次极高的动力输出单元，区别于单杆气缸的抗扭转短板，双导杆的结构设计能在输出直线推力的同时，自带导向抗偏载能力，无需额外加装线性导轨就能承受一定的侧向载荷，大幅简化配套安装结构的设计复杂度。从结构设计逻辑来看，顶部的安装板通过内六角螺钉与两根平行导杆刚性连接，缸体采用方形截面的一体化型材加工成型，缸体侧面预留的多组安装孔位支持从正面、侧面、底面三个方向完成固定安装，适配不同布局的设备安装空间，不需要额外设计转接安装板就能直接固定在设备基板或者工装立板上。这款双缸的缸径规格为32mm，行程30mm，属于短行程紧凑型双轴气缸，安装边界紧凑，整体占用的安装空间远小于同缸径的带导杆气缸组合，在空间局促的小型自动化装配工位、检测工位的夹具动作场景中适配性极强。导杆与缸体之间采用耐磨导向套配合，在频繁往复动作的工况下能保持稳定的运动精度，不会出现活塞杆转动的问题，对于需要保持执行端姿态稳定的压装、对位、挡停工序来说，这种结构能避免单杆气缸动作时活塞杆旋转导致的执行端位置偏移问题。缸体上分布的气口接口支持从不同方向接通气源，管路布局时可以根据设备内部的走线走管方向选择合适的接口接入，减少管路弯折带来的气源损耗与管路老化风险。在实际选型应用中，这类双杆气缸常被用在电子产品组装线的小型工件抬升、工装夹具的同步夹紧、流水线的工件挡停定位场景，双杆同步输出的推力均匀，动作过程中运行平稳，不会出现单杆驱动的偏卡问题，对于负载不大但对动作姿态稳定性有要求的工位，能在压缩设计成本的同时满足工位动作的可靠性要求。设计建模时需要重点保证两根导杆的平行度公差，以及导杆与缸体安装面的垂直度要求，避免装配后出现动作卡滞、阻力过大的问题，顶部安装板的连接孔位采用对称布局，方便用户根据实际需求加装不同的执行压头、吸盘安装座等末端配件，不需要对气缸本体做二次加工就能完成末端执行件的适配。
