25齿模数2标准直齿圆柱传动件

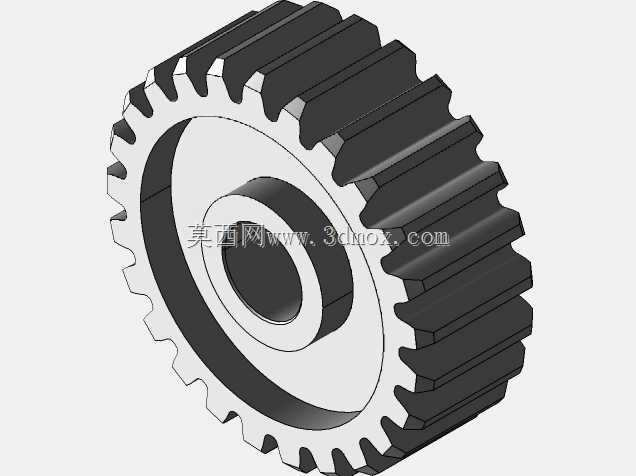

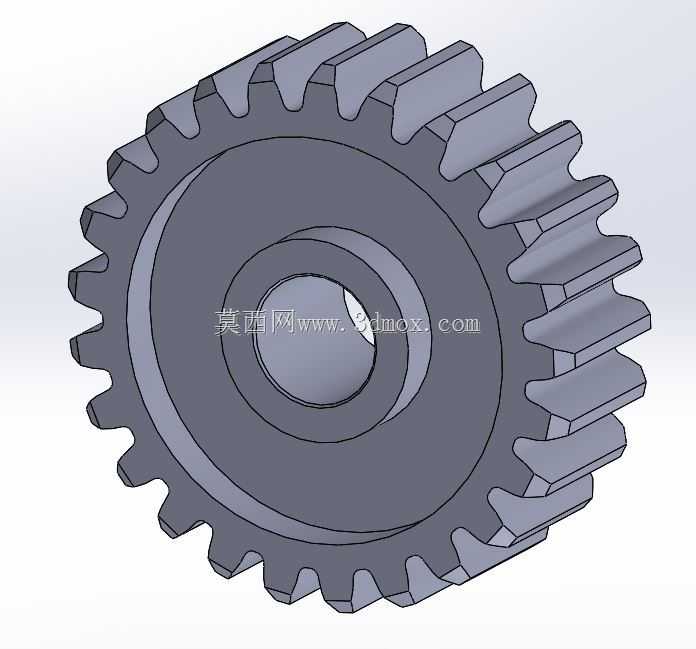

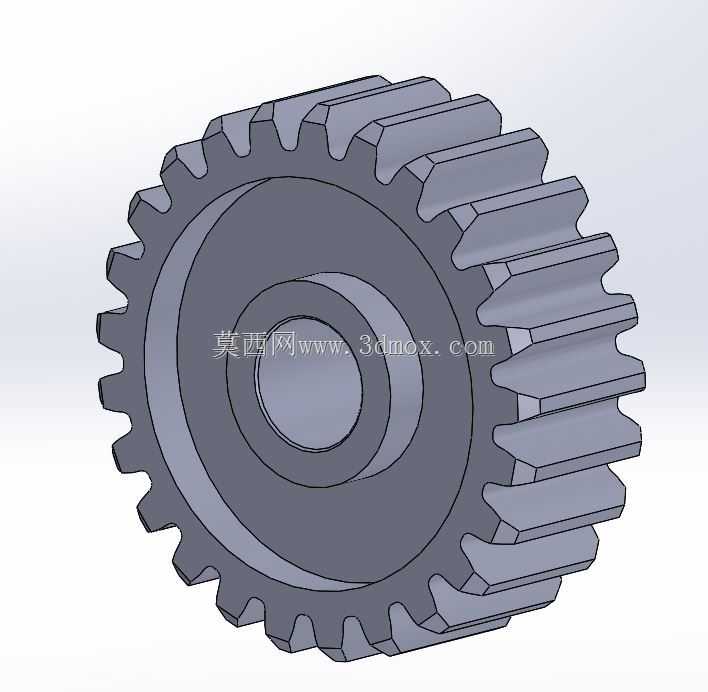

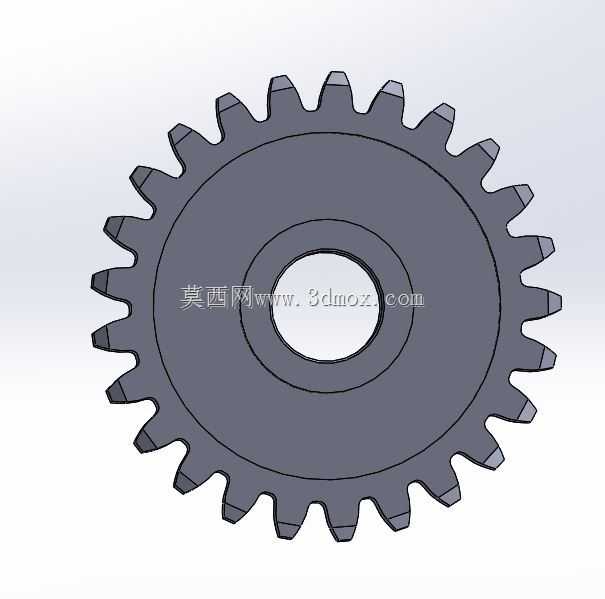

这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础零件之一，日常在轻工输送设备、小型机床进给机构、农用机械传动箱、自动化生产线的动力传递单元中都能见到它的身影，核心作用是在平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装调试时对轴承的轴向承载要求更低，更适合轴向空间受限、中低速轻载的传动场景。设计阶段首先锁定平行轴传动的核心需求，采用标准渐开线齿形，齿廓压力角选用通用的20°标准值，保证和同模数标准齿轮的互换性，不需要定制配对件就能直接替换现有设备里的磨损齿轮，降低备件采购和维护成本。齿数设定为25齿，模数2mm，对应的分度圆直径为50mm，这个参数组合兼顾了传动比精度和轮齿强度，不会因为齿数过少出现根切问题，也不会因为齿数过多导致整体径向尺寸过大占用安装空间。结构上采用带轮毂的实心辐板设计，中心设置阶梯安装孔，大直径段用于和传动轴配合传递扭矩，小直径段可以容纳轴端挡圈或者锁紧螺母，实现齿轮的轴向定位，避免运转过程中出现轴向窜动影响啮合精度。轮齿部分做了等齿厚设计，齿顶和齿根都保留了标准圆角过渡，减少应力集中，在承受交变载荷时不容易出现齿根断裂的问题。实际选型时需要注意，安装轴的直径要和中心孔尺寸匹配，键槽尺寸要对应标准平键规格，装配时要保证两轴的平行度误差在允许范围内，齿侧间隙要调整到合理区间，间隙过大会导致传动冲击噪音，间隙过小会出现卡滞、加剧齿面磨损。这款齿轮的齿面没有做额外的修形处理，适合转速不超过1500rpm、载荷平稳的传动场合，如果用于高速或者冲击载荷场景，还需要额外做齿面淬火和齿顶修缘处理。日常维护中只需要定期检查齿面磨损情况，及时补充润滑脂，就能保证长期稳定的传动效率，不会轻易出现断齿、点蚀等失效问题。
