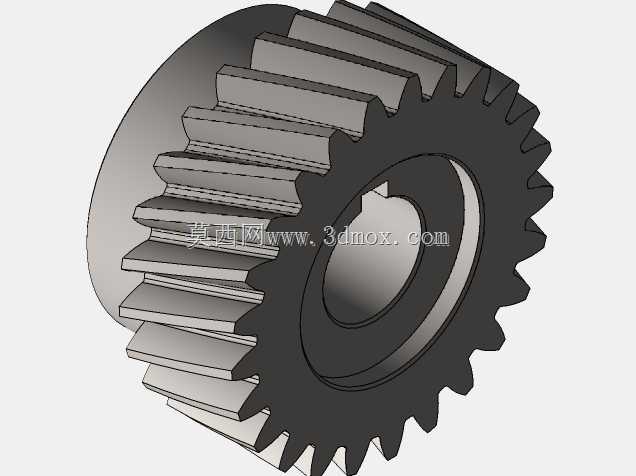

模数2.5斜齿带键槽传动齿轮

这款斜齿圆柱齿轮在传动系统中承担交错轴或平行轴间的动力传递任务，常见于中小功率的减速箱、机床进给机构、轻工设备传动链中，相比直齿圆柱齿轮，其啮合过程是逐步进入与退出，重合度更高，传动时冲击、振动和噪声更小，适合中高速、载荷平稳的传动工况。从结构来看，齿轮内孔设置有标准平键槽，用于和传动轴实现周向固定，传递扭矩时可避免齿轮与轴之间发生相对转动，安装时需保证键槽与轴上键的配合公差符合传动精度要求，防止长期运行出现键侧磨损、传动间隙过大的问题。齿部采用斜齿设计，齿向存在固定螺旋角，建模时需严格控制螺旋角参数、齿廓渐开线精度，保证啮合时齿面接触均匀，避免出现偏载导致的局部齿面磨损过快。齿轮的轮毂部分做了加厚设计，可提升内孔与轴配合段的接触长度，增强安装后的支撑刚性，减少齿轮运转时的径向跳动，轮毂端面与齿圈端面的过渡处设置有合理圆角，可降低应力集中，避免交变载荷下出现轮毂开裂的失效形式。在实际选型应用中，需注意该齿轮的安装边界尺寸，齿顶圆直径、轮毂长度、内孔直径需匹配安装腔体的空间余量，防止运转时与周边的箱体壁、相邻传动件发生运动干涉；齿宽参数需匹配啮合配对齿轮的齿宽，通常小齿轮齿宽略大于大齿轮，保证装配错位时仍有足够的啮合接触长度。设计建模过程中，齿根部分做了标准圆角过渡，符合齿轮强度设计规范，可提升齿根弯曲疲劳强度，承受额定载荷时避免齿根断裂；齿面的建模精度满足常规传动的啮合要求，可直接用于装配验证、运动仿真，也可作为后续工程图生成、加工工艺编制的三维参照，帮助结构设计人员快速完成传动链的布局校核，减少重复建模的工作量，在设备改型、传动系统优化时，可通过调整模数、齿数、螺旋角参数快速衍生出适配不同传动比的同系列齿轮模型，缩短设计迭代周期。
