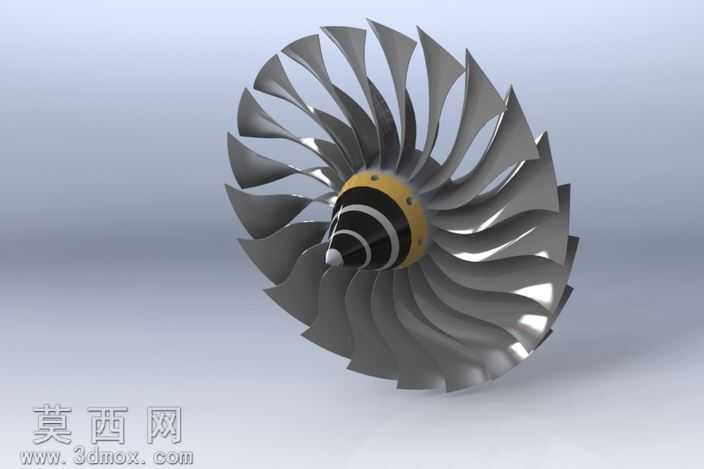

航空发动机涡轮风扇叶片结构三维设计

本作品为涡轮风扇三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以中心轮毂为基准定位，确定轮毂的锥度造型、定位凸台的尺寸参数，匹配前端整流罩的流线型曲面，通过曲面放样、曲率连续约束完成整流罩的弧面构建，保证前端进气区域的流体导向合理性。叶片部分采用阵列化参数设计，先绘制单片叶片的翼型截面轮廓，沿叶根到叶梢的展向设置多组截面控制点，调整各截面的安装角、弦长、扭角参数，模拟真实涡轮叶片的气动扭型特征，通过曲面缝合、加厚操作生成实体叶片，再以轮毂中心轴为阵列基准，完成等角度圆周阵列，保证所有叶片的安装一致性，避免出现阵列错位、曲面间隙等建模问题。材质与渲染阶段，为叶片主体赋予哑光金属材质，调整金属粗糙度、反射参数模拟高温合金的哑光金属质感，轮毂前端的整流罩区域分区域赋予材质，黑色环带采用半光泽工程塑料材质，黄色定位环采用亮面烤漆材质，中心锥尖采用高亮抛光金属材质，通过材质分层区分不同功能部件的视觉特征。场景布光采用多光源组合方案，主光源从侧上方45度投射，突出叶片曲面的光影转折，辅光源补亮叶片暗部区域，避免叶根位置出现死黑区域，环境光添加柔和的HDR环境贴图，让金属表面呈现自然的环境反射效果，最终渲染图清晰呈现叶片的曲面流畅度、整体结构的装配关系。设计过程中重点考量涡轮风扇的气动结构合理性，叶片的扭角设计沿展向适配不同线速度下的气流攻角，减少气流分离损失，轮毂与叶片的衔接位置做圆角过渡处理，避免应力集中问题，整体模型结构完整，曲面质量达标，可用于流体仿真分析、结构力学验证、动力装置结构演示等场景，完整还原了涡轮风扇的典型结构特征，各部件的尺寸比例符合同类产品的常规设计规范，无结构穿模、曲面破面等建模缺陷。
