手动 citrus 榨汁锥头结构设计

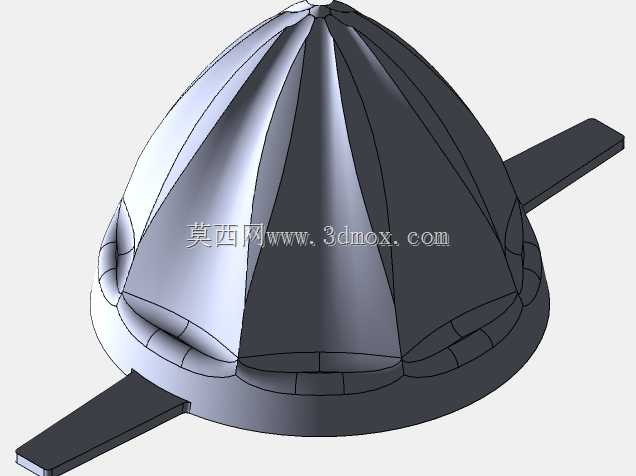

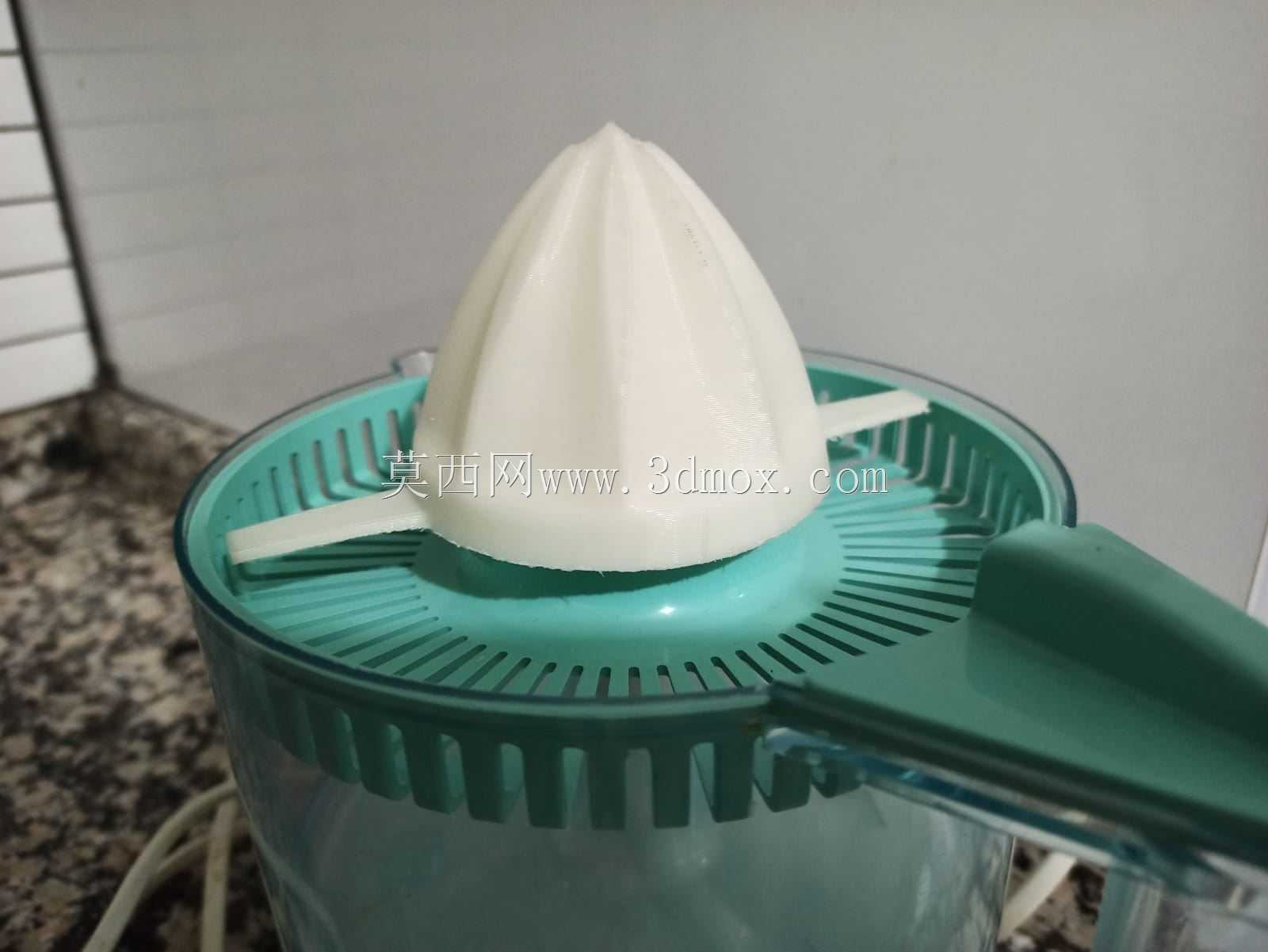

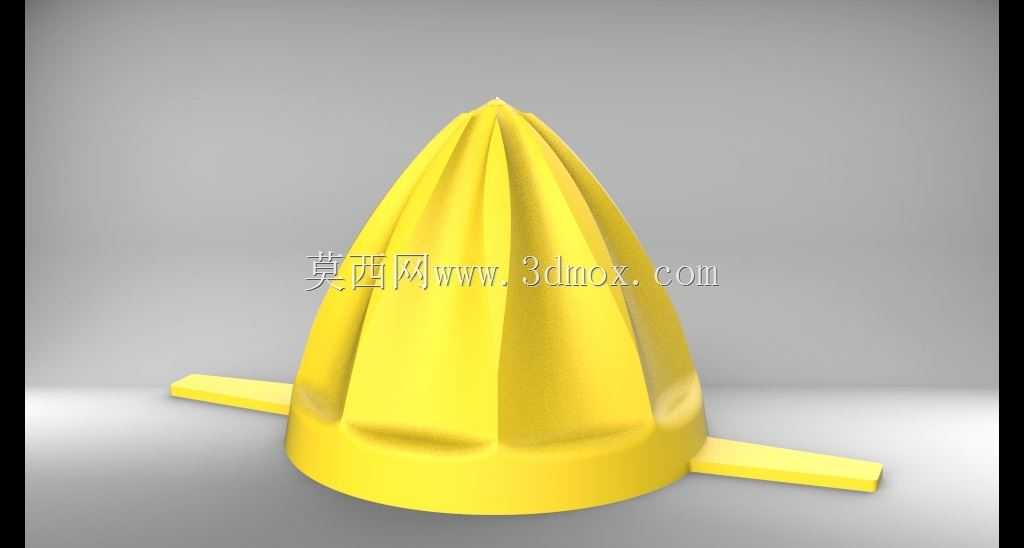

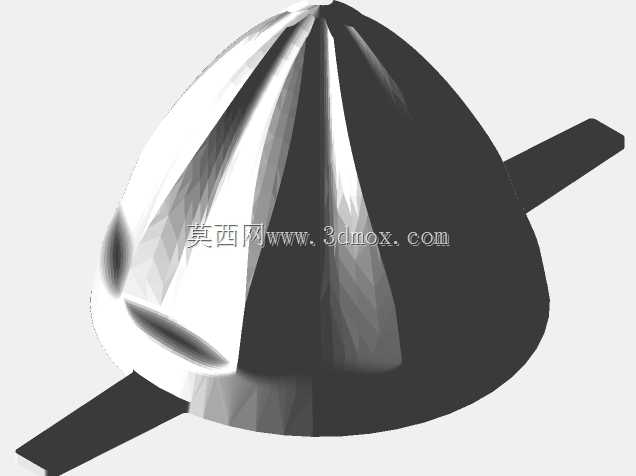

这款手动榨汁锥头是面向家用及小型饮品店鲜榨 citrus 类水果场景设计的功能部件，核心作用是通过手动按压旋转的方式，完成橙子、柠檬、青柠等带瓣囊结构水果的取汁作业，无需额外供电，结构简单可靠，日常使用维护成本极低。从结构设计逻辑来看，锥头整体采用圆锥台形态，锥面均匀分布8条径向凸起的棱筋，棱筋高度从锥顶向底座方向逐步递减，该结构并非随意设置：当水果切面扣在锥头表面旋转施压时，凸起棱筋可以精准嵌入水果瓣囊之间的隔膜间隙，在旋转过程中充分刮擦囊壁，将果汁从果肉纤维中剥离出来，同时避免过度挤压果皮内层的白瓤部分，减少果汁中的苦涩味析出。锥头底部两侧对称伸出两个扁平定位支脚，支脚厚度控制在3mm，宽度12mm，伸出长度25mm，这一结构是为了适配常见的手动榨汁器底座卡槽，安装时将支脚卡入底座对应的限位槽内，即可限制锥头在榨汁过程中随水果一同转动，无需额外紧固件即可实现可靠固定，拆装清洗时只需向上提起即可分离，无清洁死角。锥头底座直径设计为85mm，锥顶高度为95mm，整体尺寸适配直径60mm-100mm的常见 citrus 类水果，过小的水果可以完全贴合锥面完成榨汁，过大的水果也可通过局部按压旋转逐步完成取汁，适配范围覆盖日常绝大多数食用场景。锥面的棱筋边缘全部做了R1.5的圆角处理，既保证刮取果肉的效率，又不会因为棱角过于锋利划破果皮造成残渣混入果汁，同时也避免日常清洗时划伤手部。底座与锥面的衔接位置做了内凹的环形集液槽，深度2mm，榨汁过程中顺着锥面流下的果汁会先汇集在该槽内，再通过底座预留的导流缺口流入下方的接汁容器，避免果汁从底座与容器的衔接缝隙处渗漏。从材料适配角度，该结构完全适配食品级PP注塑成型工艺，壁厚均匀控制在2.5mm，无明显壁厚突变位置，注塑生产时不易出现缩痕、翘曲等缺陷，量产良率高，同时PP材料的耐果酸腐蚀性能优异，日常使用不会因长期接触酸性果汁出现材质老化、析出异味的问题。实际使用过程中，用户只需将水果对半切开，将切面对准锥头下压并顺时针旋转3-5圈，即可完成单颗水果的榨汁作业，相比电动榨汁机，该部件无复杂传动结构，清洗时无刀片、滤网等难清洁的细小缝隙，冲淋即可完成清洁，非常适合家庭日常少量鲜榨果汁的使用需求，也可作为便携榨汁套装的配套部件，适配户外露营、野餐等无供电场景的鲜榨需求。
