ATI Mini40六轴力扭矩传感装置三维结构

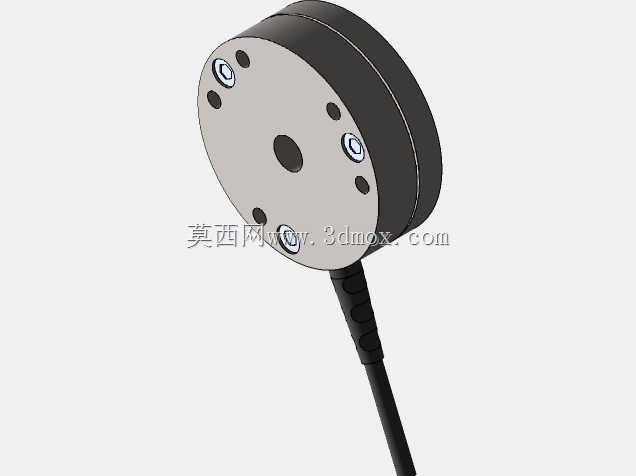

　　在工业机器人打磨、精密装配、生物力学测试这类对力控精度要求极高的场景里，六维力扭矩传感器的安装适配一直是结构工程师做集成设计时的核心考量项，这款ATI Mini40的三维结构还原，完全贴合实际量产件的尺寸边界，能直接导入装配体做干涉校验，不用反复核对样本参数调整安装位。从实际使用场景来看，这类小量程六轴传感器常被装在机器人末端执行器与夹具之间，或是康复机器人的关节传动节点，用来实时采集三个正交方向的力值与三个轴向上的扭矩数据，给控制系统反馈精准的受力信号，避免装配时压损精密零件，或是打磨过程中因接触力过大导致工件报废。做这个模型的结构还原时，首先要保证安装法兰的孔位公差完全匹配实物：传感器主体为薄型圆盘结构，端面上的安装孔分为两组，

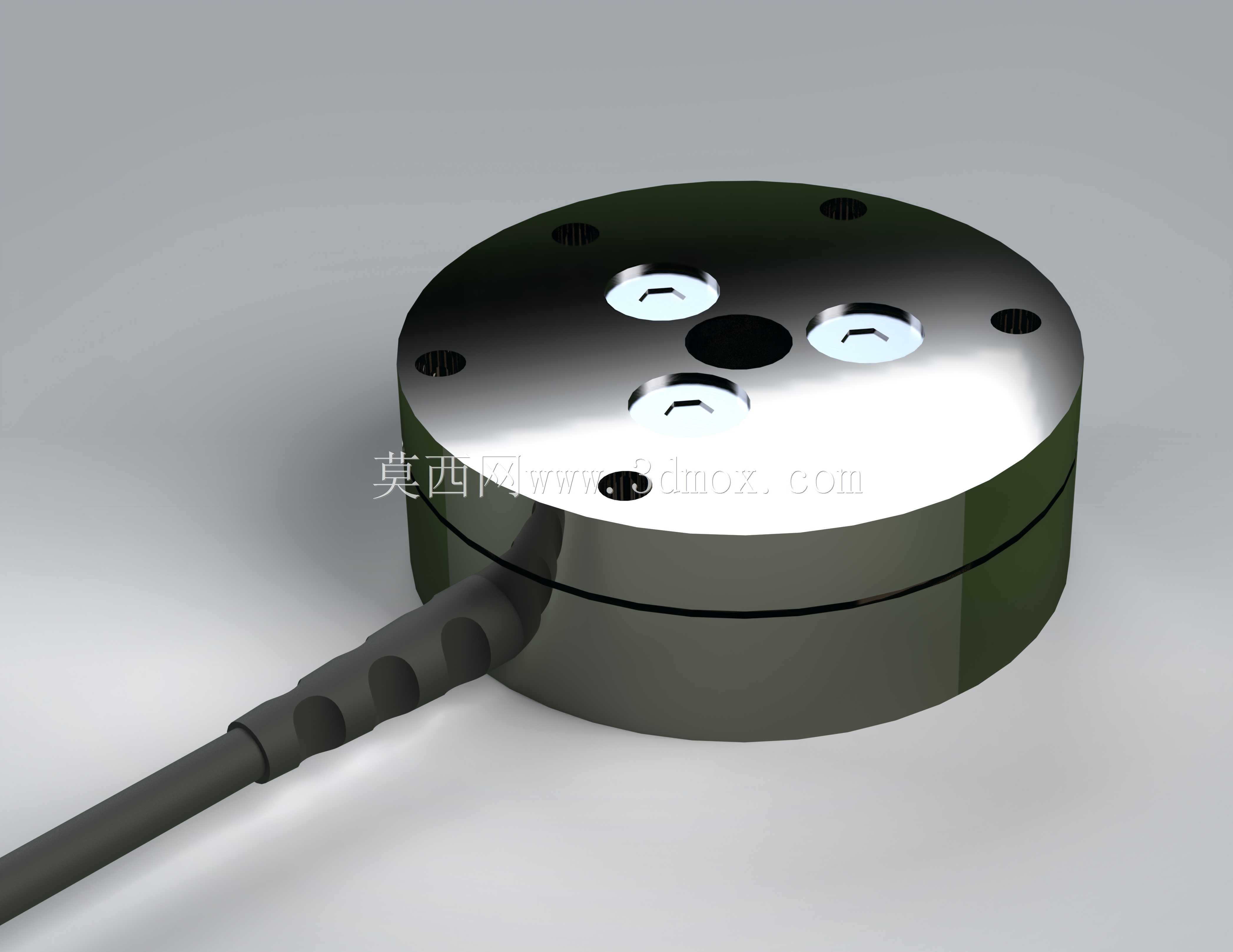

　　一组是用于和执行端连接的螺纹孔，一组是用于定位的销孔，孔位的分度圆直径、孔深都严格按照实际产品的安装边界做了还原，出线端的线缆护套做了阶梯式的防弯折结构，和主体连接处的密封槽也做了细节还原，能直观看到线缆出线方向的避让空间，做集成设计时不用额外预留多余的走线间隙。不同于大尺寸的工业级六维力传感器，Mini40的设计思路就是面向狭小安装空间的应用场景，整体圆盘厚度控制得极薄，主体外径也做了紧凑化处理，能适配协作机器人这类负载不大但对末端附加重量敏感的设备，不会因为传感器自身的体积重量影响末端的运动精度。从结构细节来看，传感器的应变片安装区域在主体内部的弹性体结构上，外部壳体做了硬质阳极氧化的防护处理，模型上还原了壳体表面的安装标识点，

　　能帮助工程师在装配时快速找准力轴的标定方向，避免装反后导致力值采集方向出错。做设备选型阶段，用这个三维模型可以直接模拟传感器在不同工位的安装姿态，校验周边夹具、工件是否会和传感器本体、出线线缆产生运动干涉，也能提前核算末端的附加重量，匹配机器人的负载参数。在特种作业机器人的力控改造项目里，这类小尺寸六轴传感器还会被用在微创手术机器人的末端操作臂上，或是遥操作机器人的力反馈手控器上，对安装空间的要求极为苛刻，这个模型还原的所有外形尺寸、安装孔位都和实物一致，能直接用于结构方案的评审，不用等拿到实物样品再做结构调整，能大幅缩短前期方案设计的周期。另外模型上还原的线缆弯折半径参数，也能帮助工程师在做走线设计时，避免线缆弯折角度过大导致内部线芯断裂，提升整套设备的运行可靠性。
