集成CAN与RS485驱动的一体化伺服电机

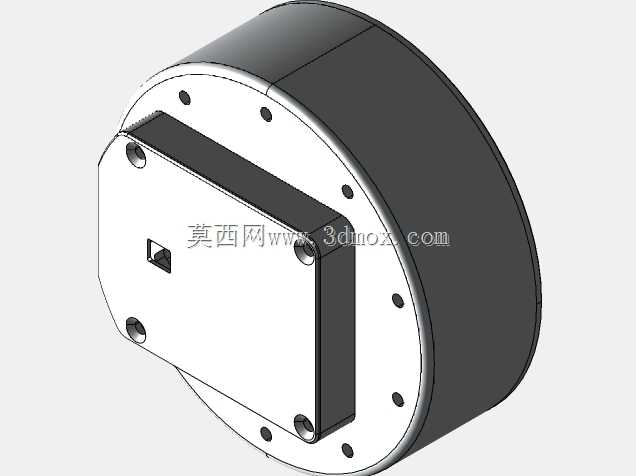

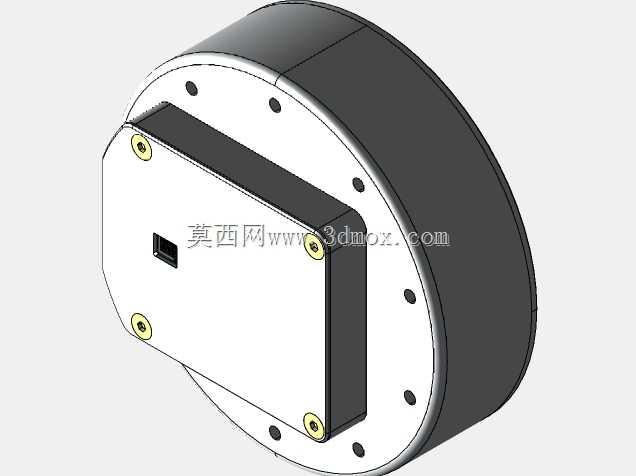

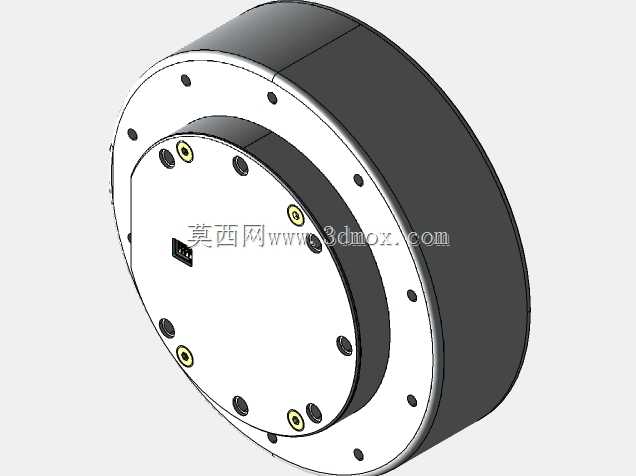

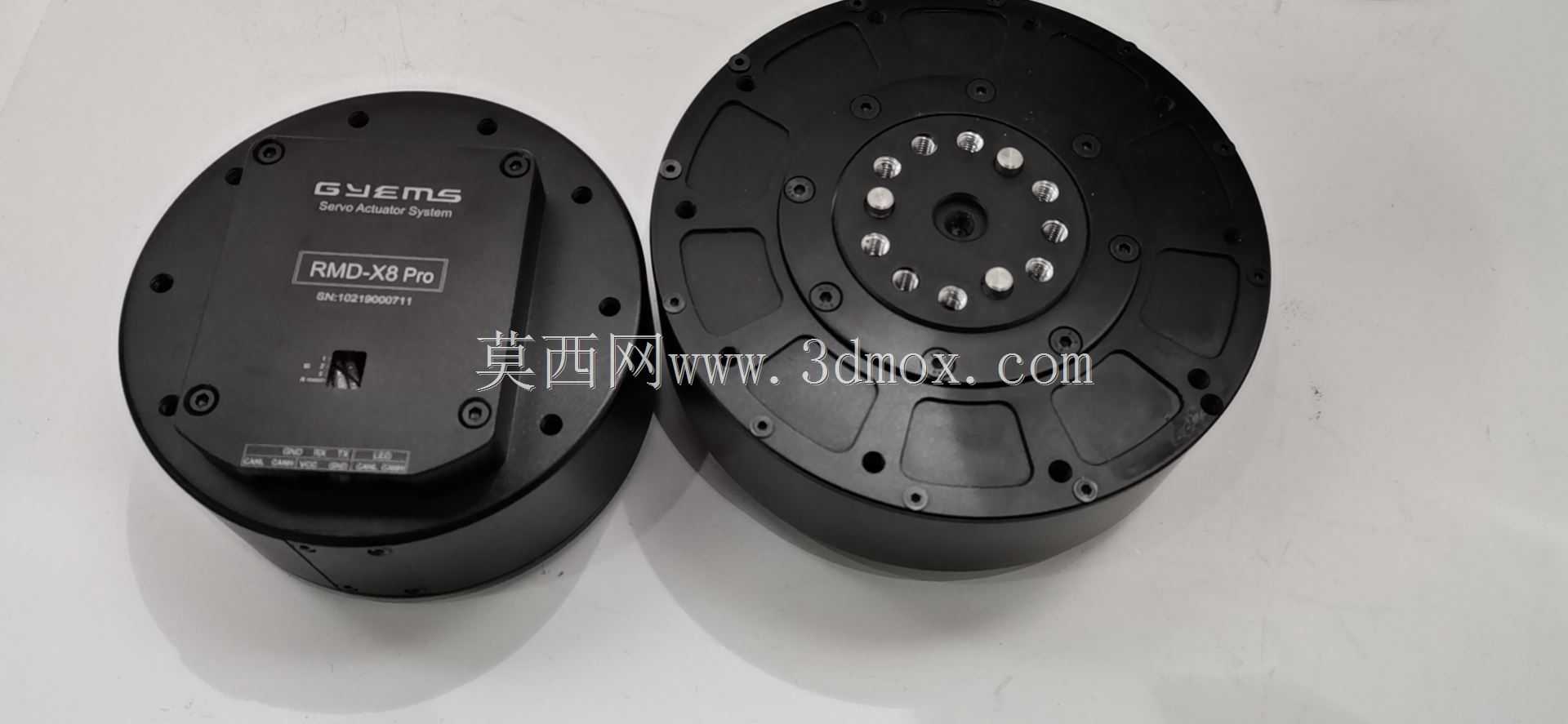

这款一体化伺服执行单元，在协作机器人关节、小型自动化转台、医疗辅助运动机构、AGV驱动轮组这类对安装空间有严苛限制的场景中适配性极强，区别于传统分体式伺服需要单独布设驱动器、编码器线缆的方案，它将驱动电路、通讯模块、位置反馈元件全部整合在电机本体内部，整机采用扁平式圆盘结构设计，轴向尺寸被大幅压缩，能直接嵌入设备的转动关节内部，不需要额外预留驱动器安装仓位，也不用整理杂乱的动力与信号走线，能大幅降低整机的布线复杂度与装配工时。从结构设计逻辑来看，整机采用同轴布局，输出端面预留了多组均匀分布的安装螺孔，端面上的四个带标识的接电点位分别对应动力输入、通讯总线、信号反馈的接线需求，接线端采用沉台设计，接线完成后线缆不会突出电机安装端面，不会和周边转动结构产生运动干涉。外壳采用一体化硬质铝合金加工，表面做了氧化处理，既可以保证结构强度，也能提升驱动电路工作时的散热效率，端盖与壳体之间采用止口配合加密封胶圈的结构，能阻挡日常工况下的粉尘与溅水侵入，适配多数工业现场的使用环境。在功能层面，内置的驱动程序同时支持CAN总线与RS485两种通讯协议，用户可以根据自身设备的主控系统类型灵活选择通讯方式，不需要额外加装协议转换模块，CAN总线模式下支持多节点组网，能在一条总线上挂载多台同型号电机，适合多关节机器人这类需要多轴协同运动的设备；RS485模式下通讯距离更长，适配长距离输送线、大型户外自动化设备的控制需求。电机内部集成了高分辨率位置反馈元件，不需要外接编码器就能实现高精度的位置、速度、转矩三环控制，低速运行时扭矩输出平稳，不会出现传统分体伺服容易出现的低速抖动问题，对于需要精准角度定位的旋转工位、机械臂关节来说，能有效提升末端执行器的定位精度。在安装边界上，整机外圆轮廓规整，没有突出的结构件，安装时只需要在设备安装面上加工对应分布的螺纹孔，保证安装面的平面度公差在0.05mm以内，就可以直接通过螺栓完成固定，不需要额外设计定制安装支架；输出轴采用中空内孔设计，用户可以根据自身需求穿过气管、线缆或者加装定制输出法兰，适配不同的负载连接需求，中空孔的边缘做了倒角处理，穿线时不会划伤线缆外皮。实际选型应用时，需要注意安装面的同轴度公差，避免电机安装后出现偏载导致轴承磨损加快，同时接线时要注意通讯总线的终端匹配电阻设置，保证多机组网时的通讯稳定性，由于驱动模块内置在电机本体，安装时要避免电机长时间处于超过额定负载的堵转状态，防止内部驱动电路过热影响使用寿命。
