简化结构线性致动器概念结构方案

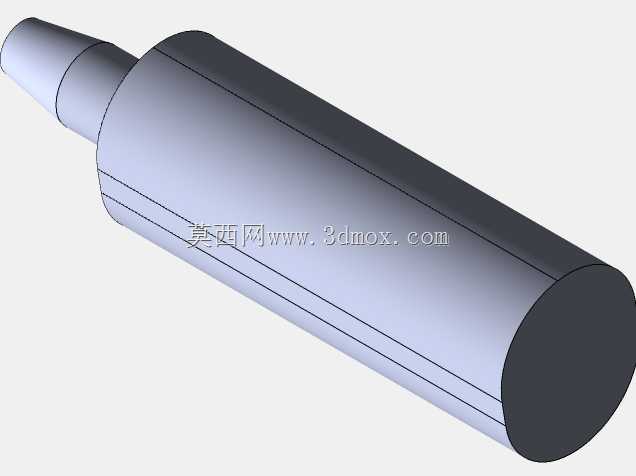

　　在自动化产线工位进给、小型工装夹具夹紧、教学实验台动作演示这类对驱动结构紧凑度有要求的场景里，线性致动器是把旋转动力转化为直线推拉动作的核心部件，很多入门级的原理验证场景不需要复杂的多级减速、外置传感结构，反而需要结构足够简化、原理清晰的方案来做动作逻辑验证。这个概念方案把常规线性致动器的组件做了极致精简，仅保留两个核心组成元素，去掉了冗余的外壳装饰件、外置安装耳座等非原理性结构，核心目的是清晰展示牵引、回缩两个核心动作的传动逻辑，方便在机械原理教学、液压气动课程演示、概念方案初期验证阶段，快速搭建动作逻辑框架，不用被复杂的零件细节干扰核心原理的展示。从结构外形来看，整体采用同轴圆柱式布局，主体为等直径圆柱筒体，

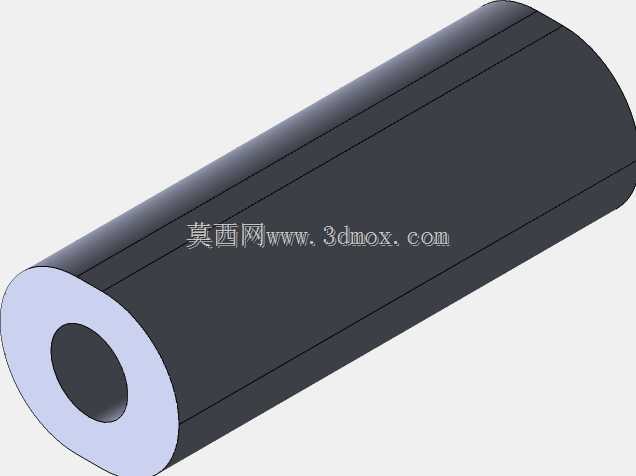

　　输出端做了阶梯轴式的锥头过渡，这种外形没有突出的外置结构，在安装时可以直接适配同轴通孔类的安装位，不需要额外设计避让凸台的空间，安装边界可以直接按照筒体最大外圆直径做预留，轴向长度可以根据实际行程需求做同比例缩放，不会因为结构改动影响核心动作原理的展示。功能层面，这个简化结构完整覆盖了线性致动器的核心动作逻辑，活塞组件在筒体内做轴向直线往复运动，输出端的锥头结构可以直接对接工装压头、夹具推块这类执行端零件，不需要额外做转接结构的设计，在做原理验证时可以直接替换不同的执行端头，测试不同工况下的动作匹配度。设计思路上没有追求量产化的结构细节，而是把核心传动逻辑做了可视化呈现，所有配合面都做了简化处理，没有标注公差、密封槽、

　　润滑结构这类量产需要考虑的细节，方便设计人员在概念阶段快速调整行程、筒体直径这类核心参数，快速验证不同布局下的动作可行性，也适合教学场景下让学习者快速理解线性驱动的核心工作逻辑，不用被复杂的辅助结构分散注意力。在实际选型参考时，这种简化结构可以作为线性致动器方案初期的骨架模型，后续再根据实际负载、工况环境添加密封、导向、传感等辅助结构，大幅缩短概念阶段的建模周期，也能在方案评审时更直观地展示动作逻辑，减少沟通成本。
