水平多关节SCARA工业机械手结构设计

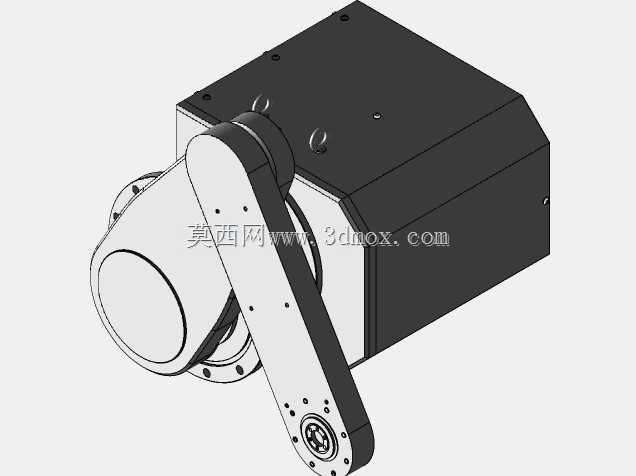

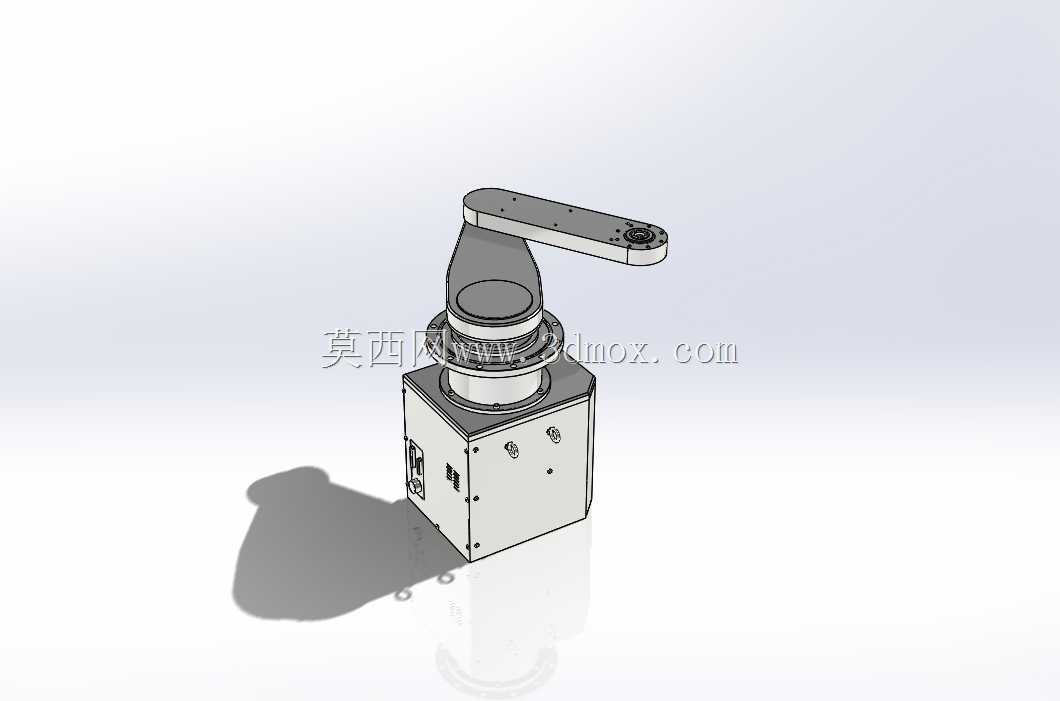

这款水平多关节机械手的结构设计，核心围绕3C电子、轻工包装等行业的高速轻载作业场景展开，这类场景普遍要求作业设备在有限平面空间内完成快速点位移动，同时兼顾垂直方向的小行程精准动作，常见的应用工序包括电路板元器件插装、小型零部件螺丝锁付、成品料盒分拣转运、包装线标签贴合等，相比六轴关节机器人，其水平方向的运动刚性更强，高速往复运动时的轨迹偏差更小，更适配平面内重复定位精度要求高的流水线工位。从结构功能来看，该机械手采用串联两回转关节加单垂直移动轴的经典构型，底座内置驱动与传动组件，第一关节承担大臂的水平回转动作，第二关节实现小臂的相对回转，两个回转关节配合可覆盖平面内扇形作业范围，末端执行器安装位集成了垂直方向的升降轴与回转自由度，可适配夹爪、吸嘴、螺丝批头等不同作业末端，满足不同工序的动作需求。设计过程中优先控制了各关节的转动惯量，大小臂采用薄壁箱型结构，在保证结构刚性的前提下降低臂身自重，减少高速启停时的冲击负载，关节处的传动布局采用伺服电机配合高精度减速机构的方案，可将重复定位精度控制在±0.02mm区间内，适配精密装配的公差要求。安装边界方面，底座采用方形法兰式安装结构，固定孔位围绕底座中心对称布置，安装时需保证底座安装面的平面度公差不大于0.1mm，避免机身倾斜导致的运动轨迹偏移；整机垂直方向的总高度在安装完成后不超过600mm，大小臂完全展开时的最大作业半径为400mm，最小收拢半径小于120mm，可适配宽度800mm以内的流水线工位布局，垂直升降轴的有效行程控制在150mm，可覆盖常规工装托盘、料架的高度差需求，末端安装法兰采用标准接口尺寸，可直接匹配市面上主流的气动、电动执行元件，无需额外设计转接结构。在实际产线布局时，需注意机身周边预留不小于100mm的安全间隙，避免大臂回转时与周边工装、护栏产生干涉，底座内部预留了走线通道，动力线与信号线可从底座底部的穿线孔引出，对接产线控制柜时无需额外设计外置拖链，减少外部管线对运动轨迹的干扰。
