2.54毫米间距六联SIL排针销头结构

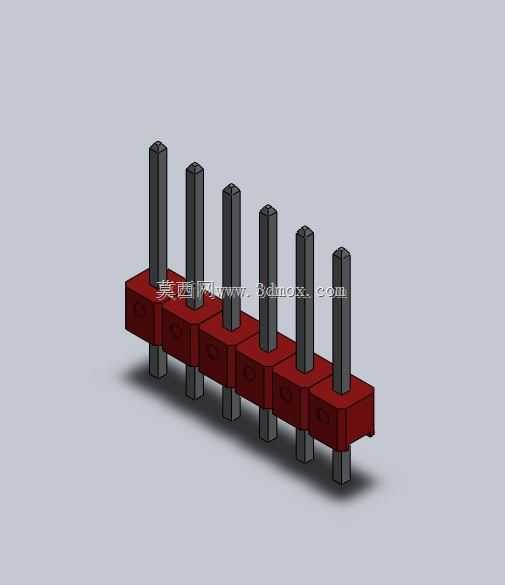

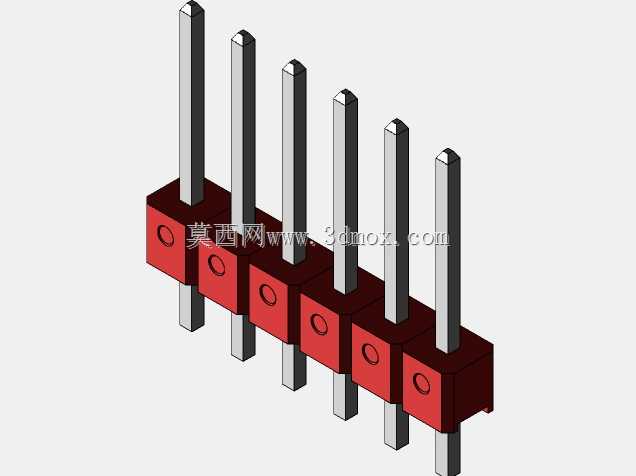

在PCB板间互联、工控板卡信号传输、小型电子模组装配场景里，这类六联SIL间距销头是板对板垂直连接的常用基础元件，日常做控制板卡三维布局时经常会调用这类标准件做干涉校验，避免后期打样出现装配错位问题。这款销头采用单排六针布局，针体为方形截面直插结构，底座采用红色绝缘基座做针体固定与引脚隔离，每根针体上下两端均伸出基座平面，下端用于插入PCB对应焊盘孔完成波峰焊或手工焊接固定，上端用于对接母座排针实现板卡间的信号或小电流导通。设计时首先要匹配2.54毫米标准排针间距，这个间距是通用洞洞板、量产PCB最常用的孔距规格，六联的针数刚好适配多数8位IO口里预留的6路信号通道，不会出现针数冗余浪费或者针数不足需要拼接的问题。基座部分做了等距分隔的凸台结构，每个凸台对应单根针体的固定位，既可以增强针体的抗弯折强度，也能在插装对接时起到导向定位作用，避免插歪导致针体弯折、相邻引脚短路。针体伸出基座上端的长度要匹配常用SIL母座的插接深度，下端伸出长度要符合PCB板厚加焊盘爬锡高度的常规要求，安装时要保证六根针体的同轴度误差控制在极小范围内，否则插入PCB时会出现个别针体无法对准焊盘孔的问题，批量生产时还会增加插件工序的不良率。做三维建模时要注意基座与针体的装配间隙，针体嵌入基座的部分要做滚花或者卡位结构设计，避免针体在插拔受力时出现松动脱出，基座的边缘倒角要做合理处理，既不会在注塑生产时出现飞边，也不会在人工拿取时刮伤操作人员手指。这类销头除了常规的板间直连，也可以用在小型测试工装里做测试探针的固定座，搭配对应的接线端子就能快速实现测试点的信号引出，相比飞线连接可靠性更高，拆装维护也更方便。建模时还要注意相邻针体之间的绝缘距离，在额定电压下要保证足够的电气间隙，避免高压场景下出现爬电击穿问题，基座材质一般选用耐高温绝缘工程塑料，适配波峰焊时的高温环境不会出现形变融化。
