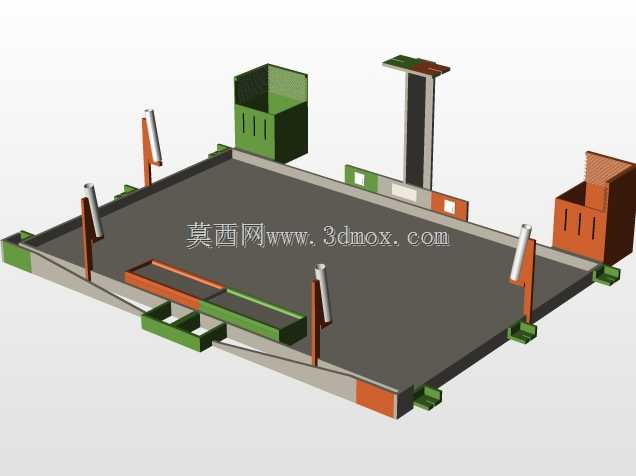

Eurobot2018竞赛决赛机器人作业台架

这套台架结构是面向机器人竞技赛事打造的决赛阶段作业承载平台，核心作用是为参赛机器人提供标准化的任务执行场地基准，所有赛事任务的道具摆放、动作触发、得分判定都依托该台架的物理边界完成，能保证不同参赛队伍的机器人在完全一致的场地条件下完成竞技对抗，避免场地偏差带来的成绩影响。从结构设计思路来看，整个台架采用模块化分区布局，台体主平面为平整的基准承载面，边缘设置多组带导向斜角的定位支座，既可以作为台架自身拼接组装的定位基准，也能为机器人运行到边界位置时提供物理限位，防止机器人冲出作业区域。台面上不同颜色的功能区块对应不同的赛事任务点位，绿色槽体结构用于存放待搬运的块状道具，橙色围挡结构构成物料收纳的缓存区域，立式支架组件搭载任务触发标识板，机器人可通过视觉识别该标识完成定位校准，触发对应的任务动作。台架周边均匀布置的立式柱销组件，是任务道具的固定安装位，柱销带锥度导向设计，方便机器人完成道具的取放对位，降低对位精度要求带来的动作失败概率。在安装边界层面，整个台架采用平板拼接式结构，所有外伸组件的投影都控制在主台面的矩形边界范围内，不需要额外占用台面外的安装空间，组装时只需要将各模块通过底部的定位卡扣拼接即可，不需要额外的紧固件连接，能快速完成场地搭建与拆解，适配赛事现场快速转场、多轮次布置的使用需求。台架的各功能模块高度都经过匹配设计，缓存区围挡高度刚好限制道具堆叠的最大层数，立式标识板的高度处于常规竞赛机器人视觉传感器的最佳识别区间，柱销的伸出长度适配机器人末端执行器的开合行程，不会出现道具卡滞、取放干涉的问题。从实际应用场景来看，这类标准化台架除了用于正式赛事的场地搭建，也可以作为参赛队伍日常训练的模拟场地，让机器人的调试环境完全匹配正式比赛条件，减少现场调试的适配时间，台架的各模块可以根据训练需求单独拆装，调整任务点位的位置来设置不同的训练难度，帮助参赛队伍验证机器人在不同布局下的作业稳定性。
