大扭矩舵机式伺服执行机构三维结构

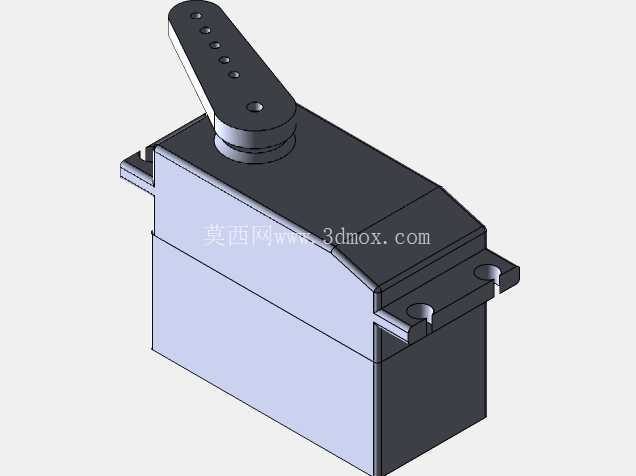

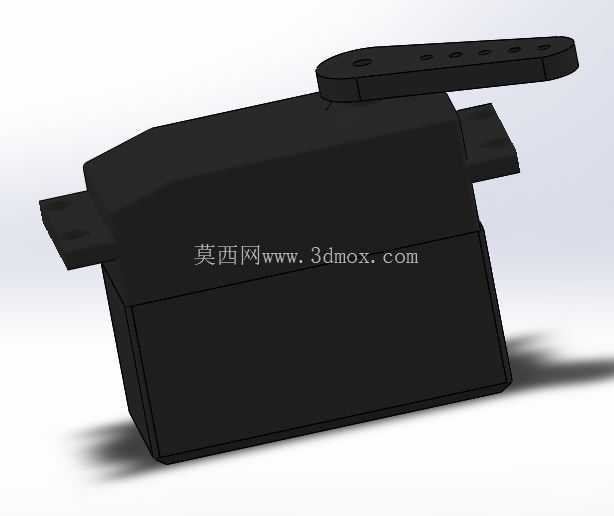

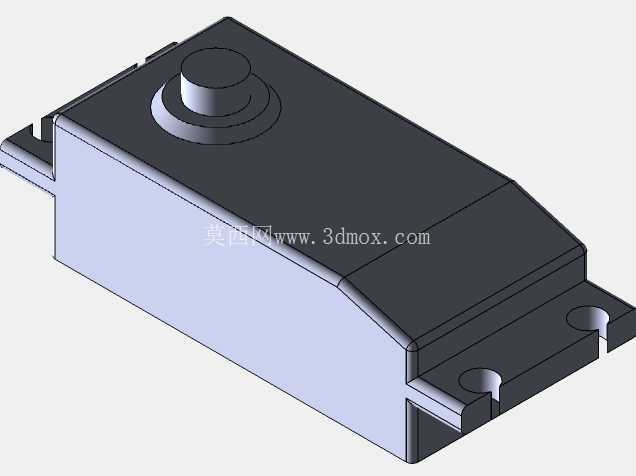

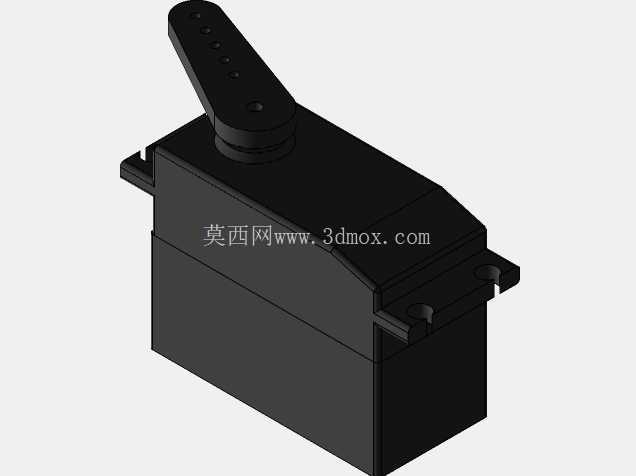

　　在航模、小型自动化执行机构、机器人关节驱动等场景中，这类大扭矩舵机型伺服电机是非常常见的动力执行单元，本次建模的SM-S8330M型号属于30kg级扭矩输出的规格，0.22秒即可完成60度角位移输出，响应速度能够满足绝大多数中小型遥控载具、机械摆臂机构的动作需求。从结构设计来看，这款伺服电机采用了标准的矩形壳体布局，壳体两侧延伸出带安装孔的固定耳，安装孔位间距符合通用大舵机的安装规范，能够直接适配市面上多数标准舵机安装位，不需要额外设计转接支架，降低了设备集成时的结构改造成本。顶部输出轴采用标准花键齿形，配套的一字型摇臂带有多个等距安装孔，可根据实际杠杆力臂需求选择不同的孔位安装连杆，调整输出端的行程与推力匹配关系，兼顾不同负载场景下的传动效率。建模过程中优先还原了壳体的分型结构，上下壳的合模缝位置、输出轴的凸台防护结构、尾部出线的让位槽都做了1:1的结构复刻，壳体表面的脱模斜度、安装耳的倒角细节也按照实际注塑件的工艺要求做了处理，避免出现结构干涉或者不符合注塑生产工艺的直角、壁厚不均问题。

　　从实际应用场景出发，这类伺服电机常被用于遥控车的转向执行、航模的舵面控制、小型机械臂的关节驱动、自动化设备的档位切换机构等场景，30kg的扭矩输出足以驱动1:10比例遥控攀爬车的转向机构在重载越野场景下稳定动作，也能满足小型分拣设备中摆杆机构的快速往复动作需求。设计时需要注意安装边界的预留，壳体整体宽度、高度以及输出轴的中心高度都要和安装位的空间匹配，摇臂在全行程摆动范围内不能和周边结构件发生碰撞，尤其是在极限偏转角度下，摇臂末端的运动轨迹要提前做干涉检查，避免实际装配后出现卡滞、行程不足的问题。

　　输出轴的轴向定位结构在模型中也做了还原，顶部的卡簧槽位置、轴承的安装位都按照实际零件的配合公差做了预留，方便后续做装配仿真或者工程图导出时直接参考配合尺寸。壳体内部的减速齿轮组虽然在外观模型中没有完全展示，但外部壳体的加强筋布局是按照内部齿轮腔的结构设计的，壳体表面的加强筋既能够提升壳体的结构强度，避免大扭矩输出时壳体发生形变导致齿轮啮合间隙变化，也能在注塑生产时减少壳体的缩痕，提升成品外观质量。尾部的出线位做了圆角过渡处理，避免线材在反复摆动过程中被壳体锐边割破绝缘层，固定耳上的安装孔采用沉孔设计，安装螺丝可以完全沉入孔内，不会突出壳体表面影响周边结构的布局。

　　对于结构设计从业者来说，这类标准舵机的三维模型可以直接导入到整机装配中做布局验证，不需要从零开始绘制外形，能够大幅缩短设备研发初期的方案布局时间，在做机构运动仿真时，也可以直接给输出轴添加对应的角位移驱动参数，模拟实际工作状态下的机构运动轨迹，验证连杆机构的行程是否满足设计要求。选型时需要注意，这类舵机的输出扭矩是在额定供电电压下的参数，实际应用中如果供电电压不足，会导致输出扭矩下降、响应速度变慢，结构设计时要预留好供电线材的走线空间，同时在安装位周边预留一定的散热间隙，避免长时间大负载工作时热量堆积导致电机寿命下降。模型的外形尺寸完全按照实物测绘比例还原，安装孔的中心距、输出轴的齿形参数、摇臂的长度尺寸都和实物一致，能够直接用于3D打印转接件的设计验证，也可以作为教学演示中伺服执行机构的展示模型，帮助初学者理解舵机类伺服电机的结构布局与安装方式。
