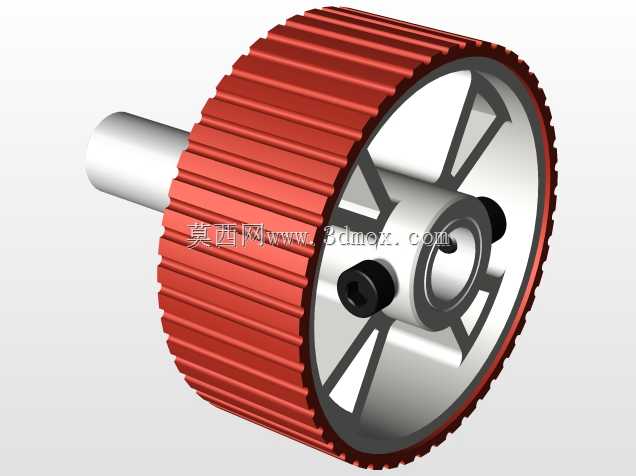

3英寸带轴同步输送轮结构设计

这款带轴输送轮常见于轻载输送线、小型自动化送料机构、包装设备进料单元中，作为从动承载部件承担物料托举与同步输送的功能，轮面的轴向直纹结构可增大与输送皮带、物料接触面的摩擦力，避免输送过程中出现打滑、跑偏问题，相比光面滚轮，在同等正压力下能提供更高的摩擦牵引力，适配薄型PVC输送皮带、纸质或塑料包装物料的输送场景。从结构设计来看，轮体采用辐条式支撑结构，在保证整体轮体径向刚度的前提下，大幅降低了轮体自身重量，减少转动惯量，让启停响应更迅速，也降低了驱动端的负载损耗；中心集成的安装轴与轮毂采用同轴定位设计，轮毂上预留的紧定螺钉安装孔，可在轴穿入安装位后通过紧定螺钉实现周向锁止，无需额外加工键槽，降低了配套轴的加工难度，装配时仅需将轴穿入对应安装支座的轴承位，锁紧螺钉即可完成固定，装配效率较高。轮体的安装边界需注意，3英寸的轮体外径决定了其适配的输送线线速度范围，安装时需保证轮体轴向与输送方向垂直，避免轮体偏磨导致皮带跑偏；伸出的光轴段直径需与配套安装座的轴承内孔匹配，轴段伸出长度需根据安装支座的厚度预留足够的装配余量，避免轴端顶死或定位不足。轮面的红色包覆层采用耐磨材质设计，可长时间接触输送物料不易出现过度磨损，延长部件更换周期；轮缘的齿状边缘可适配带挡边的输送皮带，防止皮带在高速输送时从轮面滑脱。在实际选型应用中，这类轮体多用于负载不大、输送节拍较快的轻型输送场景，比如小型电子元件组装线的物料输送、包装设备的标签带送进、小型印刷设备的纸张输送等场景，设计时需核算轮体的额定承载能力，确保单轮承载的物料重量在许用范围内，避免辐条变形或轮轴弯曲。轮毂与轴的配合采用间隙配合设计，方便现场拆装更换，紧定螺钉的顶丝位置需对应轴上的平面位，防止长期运转后螺钉松动导致轮体与轴出现相对转动，影响输送精度。
