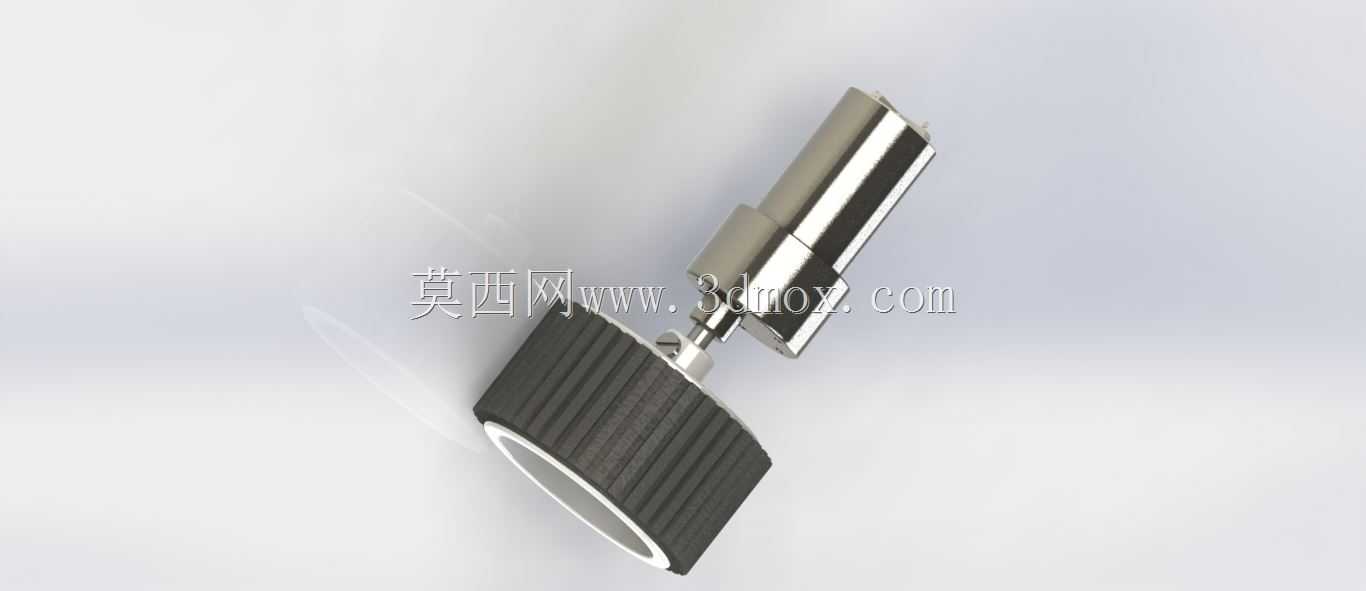

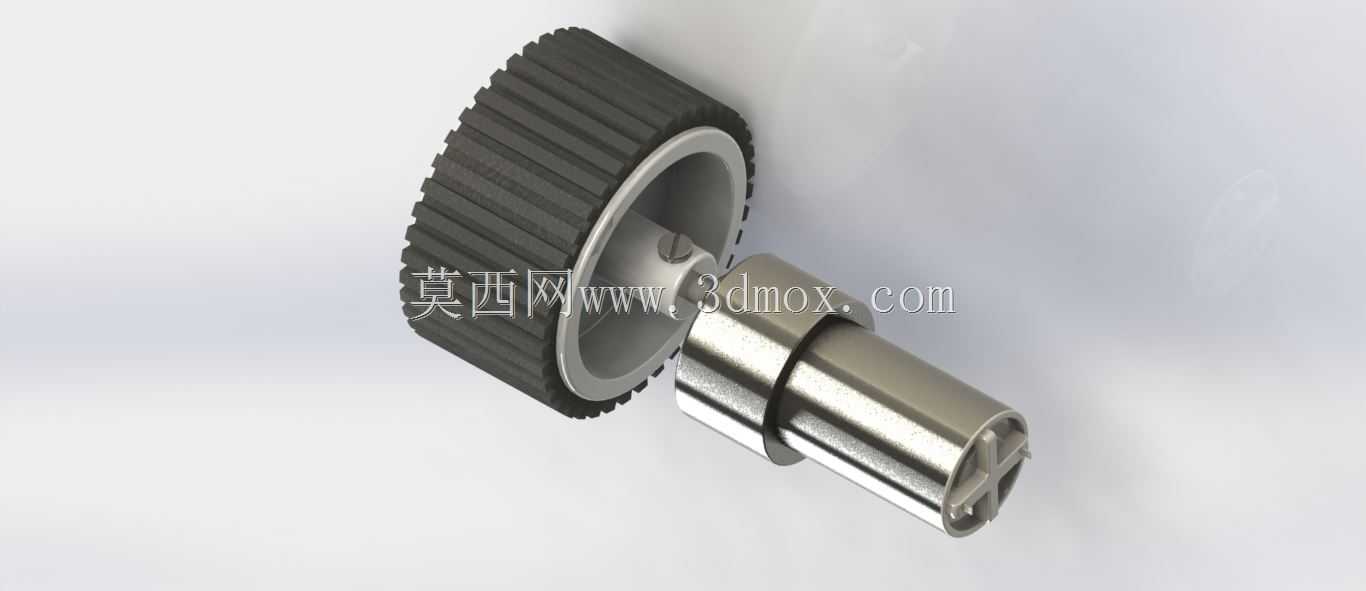

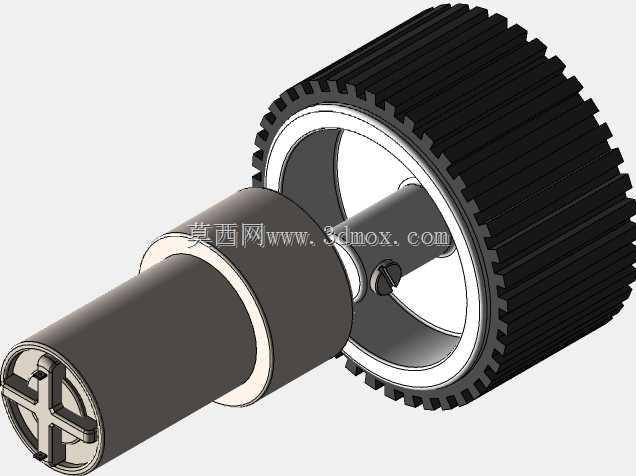

约翰逊齿轮电机车轮拧装动力总成结构

这套动力集成结构多用于小型巡检机器人、教育类移动机器人底盘的行走驱动单元，核心是将约翰逊齿轮减速电机、行走轮、输出轴拧接结构做了一体化装配设计，省去了额外设计转接支架的冗余环节，能直接适配底盘安装板的预留孔位完成固定。从实际使用场景来看，这类动力单元常应用在室内平坦路面作业的小型移动设备上，比如厂区物料配送AGV、展厅导览机器人、教学实训平台的行走模块，单轮输出扭矩足以支撑10-15kg的整机负载，配合差速控制逻辑可实现原地转向、小半径转弯等动作，适配性较强。设计阶段优先考虑了装配的便捷性，电机输出轴与轮毂的连接采用拧接式锁紧结构，不需要额外加工键槽、配置紧定螺钉，装配时对准轴端卡位旋转锁紧即可完成固定，后期维护更换轮胎时也不需要拆解整个减速箱结构，仅需拧下轮体就能完成替换，大幅降低了运维的拆装工作量。轮体部分采用橡胶材质的外胎，表面做了周向的直条纹防滑处理，和光滑地面接触时能提供足够的静摩擦力，避免起步、制动时出现打滑空转的问题；轮毂采用硬质工程塑料注塑成型，和金属输出轴的配合面做了公差适配，既保证同轴度满足转动要求，又能控制整体重量，降低电机的无效负载。安装边界上，整个动力单元的轴向总长度控制在适配100mm间距安装梁的范围内，轮体直径适配常见的小型机器人底盘离地间隙要求，电机本体的安装孔位采用行业通用的20mm孔距标准，能和市面上多数标准化机器人底盘型材直接匹配，不需要二次打孔改孔。齿轮减速部分集成在电机本体内部，采用约翰逊齿轮啮合结构，相比普通直齿减速结构，传动过程中的啮合冲击更小，运行噪音更低，在室内安静场景下使用不会产生明显的运转异响，同时传动效率能保持在较高水平，电池供电场景下可有效延长续航时长。整个装配结构的同轴度公差控制在0.05mm以内，高速转动时不会出现明显的轮体偏摆，避免长期运行出现轮胎偏磨、轴承受力不均导致的寿命缩短问题。轮体和电机本体之间预留了足够的间隙，不会在转动过程中摩擦电机端盖，同时轴端的锁紧结构做了防松设计，设备长期颠簸运行也不会出现轮体松脱的故障。
