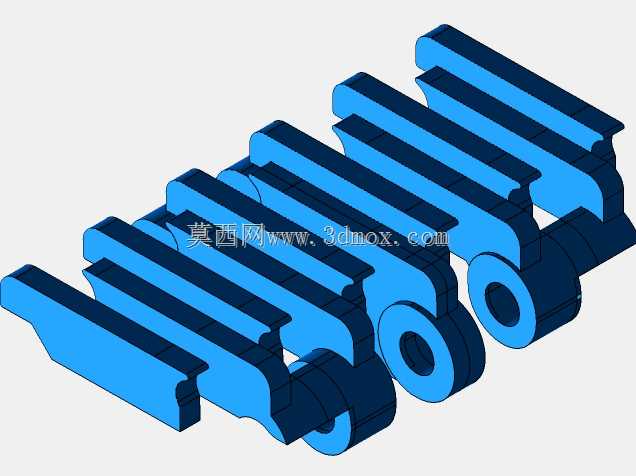

多联平行槽式带孔铰接连接构件

这类多联平行槽式带孔铰接构件，常应用在需要实现多工位同步联动、等距位移传递的机械结构中，比如轻工包装设备的料仓分料联动机构、纺织机械的梳齿同步摆架、自动化输送线的分道导向组件上，承担着将单轴的旋转或直线动力，同步传递到多个平行作业端的作用，保证各作业端动作的一致性与间距精度。从结构设计来看，构件采用多组平行排布的长槽式主体，每段槽体的截面厚度均匀一致，既保证了整体的结构刚性，又通过槽间的镂空设计降低了自身重量，减少联动过程中的惯性负载，适合中高速往复动作的工况。端部的同轴铰接孔设计，孔位与各平行槽体的中心距保持严格的公差约束，安装时可通过销轴与驱动摆臂、相邻联动构件串联，铰接孔的轴向长度经过匹配设计，既保证销轴连接的接触面积足够，避免长期铰接磨损出现旷量，又不会占用过多的安装轴向空间。在实际安装边界上，构件的平行槽外侧轮廓为平滑过渡的弧面，没有突出的尖锐棱角，相邻构件摆动时不会发生结构干涉，各槽体的槽宽尺寸统一，可适配对应规格的拨杆、导向销嵌入，实现动力的横向传递。设计过程中需要重点管控各铰接孔的同轴度、各平行槽之间的平行度公差，若公差超差，会导致联动过程中出现卡滞、各工位动作不同步的问题，长期运行还会造成局部应力集中，出现槽体根部断裂的失效情况。这类构件通常采用金属材质加工，部分低负载工况下也可采用高强度工程塑料制作，槽体的边缘做了小倒角处理，避免装配时刮伤操作人员，也减少与配合件接触时的磨损量。在设备维护中，这类铰接联动构件属于易损件，需要定期检查铰接孔的磨损量、槽体与拨杆配合的间隙，当间隙超过设计允许值时及时更换，避免因构件失效导致整套联动机构动作错位，影响整条产线的运行稳定性。
