圆锯片金属冷冲压保护罩结构设计

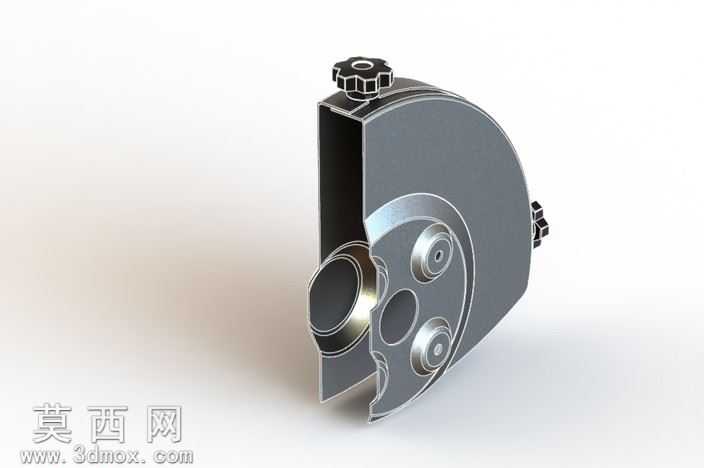

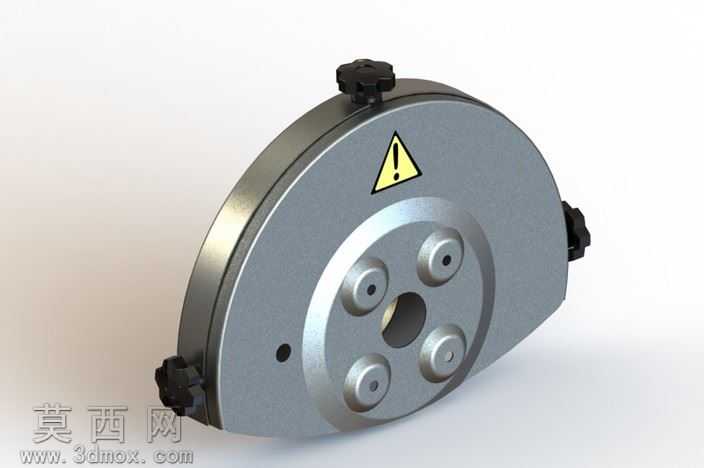

本作品为圆锯配套的金属保护罩三维设计，整体采用SolidWorks完成全参数化建模，建模过程中优先采用钣金特征搭建主体轮廓，结合实体建模完成安装基座、调节旋钮、侧边锁紧结构的细节刻画，确保所有结构尺寸符合五金冲压加工的工艺公差要求。渲染阶段采用金属磨砂材质模拟冷轧钢板冲压后的表面质感，对保护罩边缘的冲压卷边做了圆角过渡处理，还原真实钣金加工的工艺细节，表面警示标识采用贴花渲染工艺，还原工业产品的安全标识规范，整体光影采用柔和的工作室布光，清晰呈现结构的凹凸层次与装配关系。结构设计上，主体罩壳采用半包围弧形轮廓，可完整覆盖圆锯片非工作区域，避免作业过程中锯片外露引发的安全风险；中心安装盘设置多组定位孔与中心轴孔，可适配不同规格的圆锯输出轴安装需求，顶部设置的星形调节旋钮可实现保护罩的角度微调，侧边的两组锁紧块可在调整完成后快速锁止固定，防止作业过程中保护罩移位。设计思路围绕冷轧钢板冷冲压加工工艺展开，所有凹痕、压型结构均适配数控冲孔、折弯工序的加工要求，避免出现无法脱模、冲压开裂的工艺缺陷，在保证防护强度的前提下尽可能优化板材用料，降低生产加工成本，整体结构无冗余设计，所有装配部件均采用标准五金件连接，便于后期的维护与配件更换，可直接用于圆锯产品的配套防护结构开发，也可作为钣金防护类产品的设计参考模板。
