水平式快速夹钳压紧工装结构设计

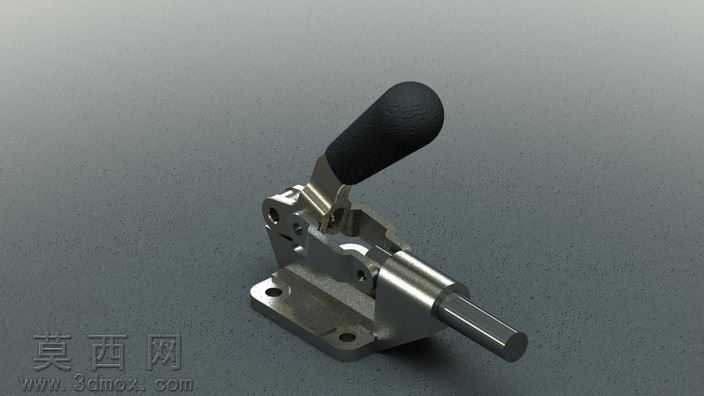

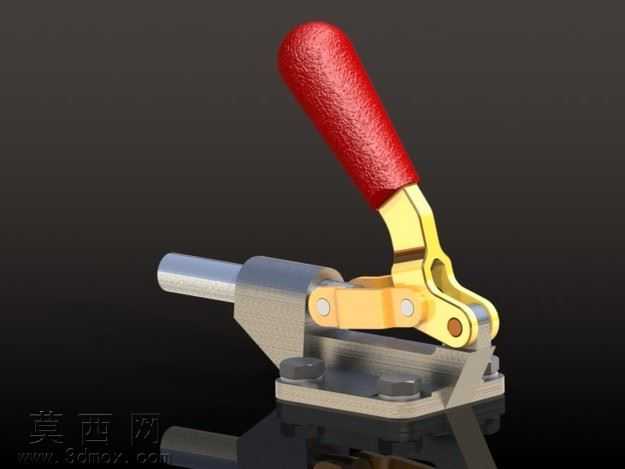

本作品为水平式手动快速夹钳的三维建模设计，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模软件中完成全参数化零件绘制与虚拟装配。建模阶段首先从底座结构入手，绘制带安装孔的方形基座特征，保证基座的安装定位尺寸符合通用工装的安装规范，随后依次构建铰接支架、压臂组件、操作手柄、压头推杆等核心零件，每个零件的铰接孔位、转轴配合尺寸都经过参数化约束，确保装配后各运动部件无干涉，可完整模拟夹钳的开合压紧动作。材质渲染阶段针对不同零件的实际材质做了区分处理：操作手柄部分采用哑光黑色橡塑材质，添加细微的颗粒质感模拟防滑握把的真实触感，金属结构件部分采用发黑处理的钢材材质，调整金属粗糙度与反光参数，呈现出工业五金件特有的哑光金属质感，压头推杆部分做了亮面金属处理，与主体发黑结构形成视觉区分，底座部分添加细微的磨砂纹理，还原铸件表面的真实质感。结构设计上采用了经典的肘节夹紧原理，通过铰接点的过死点设计实现夹紧后的自锁功能，当操作手柄下压至水平位置时，铰接传动机构越过力学死点，可在无额外外力的情况下保持稳定的压紧状态，避免加工过程中出现松脱问题；压臂的长度比例经过优化，在保证足够压紧行程的同时控制整体操作力矩，让操作人员无需施加过大的力即可完成工件的压紧固定，压头位置预留了可更换压头的安装结构，可根据不同的工件压紧需求更换橡胶压头、金属平压头等不同配件，拓展夹具的适用场景。建模过程中对所有活动铰接处都添加了合理的配合间隙，既保证虚拟装配时的运动顺畅，也符合实际机械加工的公差要求，避免出现建模时零间隙导致实际生产无法装配的问题；渲染阶段采用了柔和的侧方打光方案，通过光影突出夹钳的结构轮廓与铰接部位的层次关系，阴影部分做了柔化处理，让整体渲染效果更贴近工业产品展示的视觉风格，清晰展现出夹钳的整体形态与结构细节。该水平夹钳可广泛应用于机械加工、工件焊接、装配定位等场景，作为通用工装快速完成工件的压紧固定，提升装夹效率。
