适配电动车窗电机的WAGO触点电源连接插头

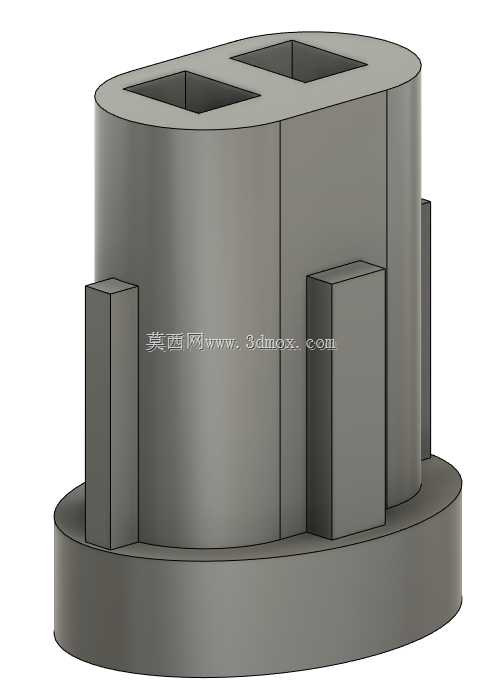

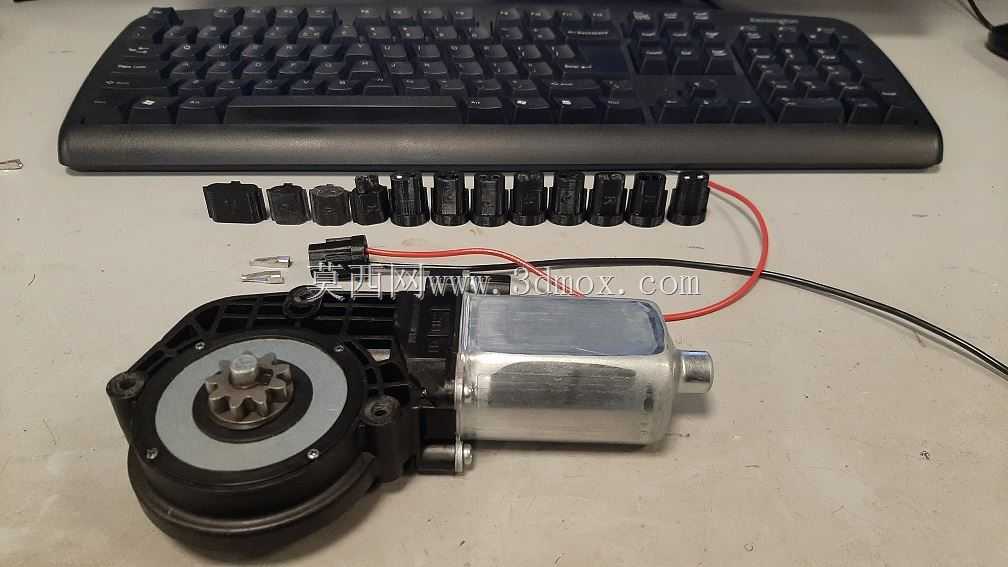

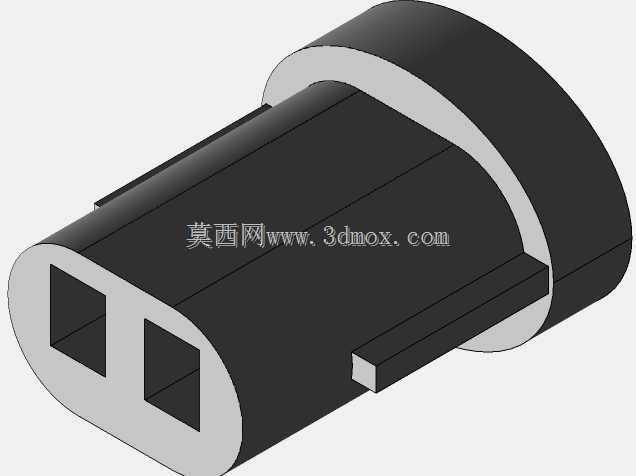

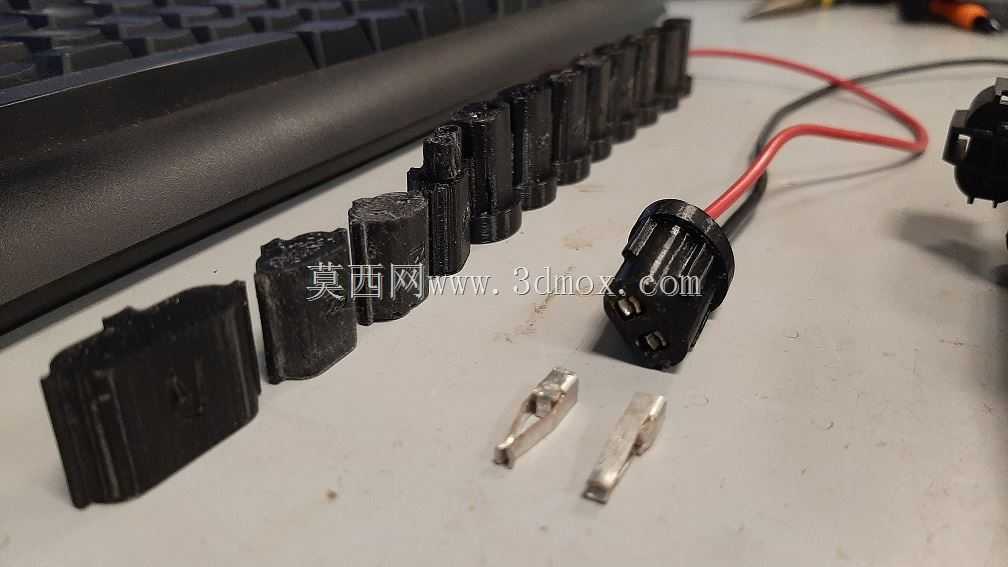

在乘用车电动玻璃升降系统的维修与改装作业中，车窗电机的供电连接可靠性直接决定升降动作的稳定性，不少后市场维修场景里，原厂配套插头老化碎裂、触点氧化接触不良是高发故障，这款适配WAGO内部触点的电源插头，正是针对这类维修替换、小批量改装场景设计的接插部件。从结构设计逻辑来看，整体采用跑道型柱状主体结构，底部带一圈外延安装法兰，法兰直径略大于主体柱身，安装时可以直接卡入车窗电机端的预留安装槽位，不需要额外设计固定卡扣结构，依靠法兰端面与电机壳体的贴合就能限制轴向窜动，柱身侧面均匀分布的四个凸起定位筋，刚好对应电机插座内的定位凹槽，插入时能自动导向对位，避免插反导致的触点短接问题，同时筋条与槽位的过盈配合可以提供足够的保持力，车辆行驶过程中的振动不会导致插头松脱。顶部开设的两个方形通孔是触点安装腔，尺寸完全匹配WAGO接头的标准内部触点规格，腔体内部做了0.2mm的拔模斜度，既方便触点压入装配，也能在触点压入后形成足够的抱紧力，避免长期通电发热后触点松旷接触不良，腔体之间的隔断壁厚均匀，既保证了两极之间的绝缘距离，满足车用12V/24V低压系统的爬电距离要求，也不会因为壁厚不均导致注塑成型时出现缩痕、内应力开裂的问题。考虑到车用场景的温度波动范围，整体结构的壁厚控制在2mm均匀厚度，没有突变的壁厚结构，不管是采用3D打印小批量制作样件，还是开模注塑批量生产，都能有效控制成型变形量，安装边界上，主体柱身的高度刚好匹配电机端插座的深度，插入后法兰端面与电机壳体完全贴合时，内部触点刚好与电机端的导电片完全接触，不会出现插接过浅导致的接触面积不足，也不会因为插接过深顶坏电机内部的导电结构。实际装车使用时，插头尾部可以直接适配常规的车用线束线径，压接触点后插入腔体即可完成接线，不需要额外的焊接工序，维修场景下单人即可完成更换作业，相比原厂需要专用工具压接的密封插头，这款结构的拆装效率更高，同时定位筋与安装法兰的配合结构，能达到和原厂插头相当的固定强度，完全满足日常使用中的振动、温度交变工况要求，不会出现接触不良导致的电机升降卡顿、时转时停的问题。
