汽车膜片弹簧离合器总成结构设计

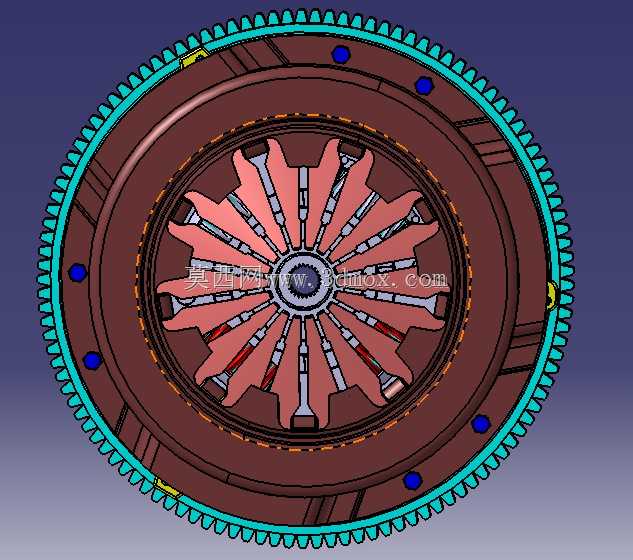

在手动挡乘用车辆与轻型商用车的传动系统布局中，离合器布置在发动机飞轮与变速器输入轴之间，承担着动力接合、切断、过载保护的核心作用，直接决定车辆起步平顺性、换挡流畅度与传动系统的使用寿命。这套膜片弹簧离合器的整体结构围绕径向紧凑布局设计，最外侧的齿圈结构与发动机飞轮端的启动齿圈参数匹配，既满足启动机啮合驱动的功能需求，也作为离合器盖总成的定位安装基准，安装时通过周向均布的固定螺栓与飞轮端面刚性连接，安装端面的平面度公差控制在0.1mm以内，避免压紧力分布不均导致的摩擦片偏磨问题。中间的膜片弹簧采用径向开槽的蝶形结构，替代传统螺旋弹簧与分离杠杆的组合设计，大幅减少了总成的零件数量，轴向尺寸相比传统螺旋弹簧离合器缩短近30%，更适配前置前驱车型的紧凑动力舱布局。膜片弹簧的非线性弹性特性可以保证摩擦片磨损到极限厚度时，压紧力仍能维持在设计阈值范围内，减少使用过程中的调整频次，同时在高速旋转工况下，膜片弹簧的离心力方向与压紧力方向一致，不会出现传统螺旋弹簧高速下压紧力衰退的问题，适配高转速汽油机的使用场景。摩擦片区域采用周向分段的摩擦衬片设计，衬片表面开有径向排屑槽，能够在接合过程中快速排走摩擦产生的磨屑与热量，避免长时间半联动导致的烧片问题；从动盘内部设置有轴向缓冲波形片与扭转减振弹簧，能够吸收动力接合瞬间的冲击载荷，衰减传动系统的扭转振动，降低传动系的共振风险。设计过程中需要严格控制压盘的质量分布与热容量，压盘采用灰铸铁材质，足够的质量能够吸收频繁接合产生的摩擦热，避免高温导致的摩擦系数下降与压盘翘曲变形；分离指端的硬化处理深度与硬度梯度经过匹配设计，降低分离轴承长期接触磨损的速率，延长分离机构的维护周期。整个总成的径向尺寸与飞轮壳的内部安装边界完全适配，分离行程的设计参数与液压分离轴承的顶出量匹配，不需要额外调整分离间隙即可完成装车适配，能够覆盖1.6L-2.0L排量乘用车的动力传递需求，在保证最大传递扭矩容量的前提下，尽可能降低踏板操作力，兼顾城市工况频繁踩离合的操作舒适性。
