双旋翼直升机无人机承载安装机架结构

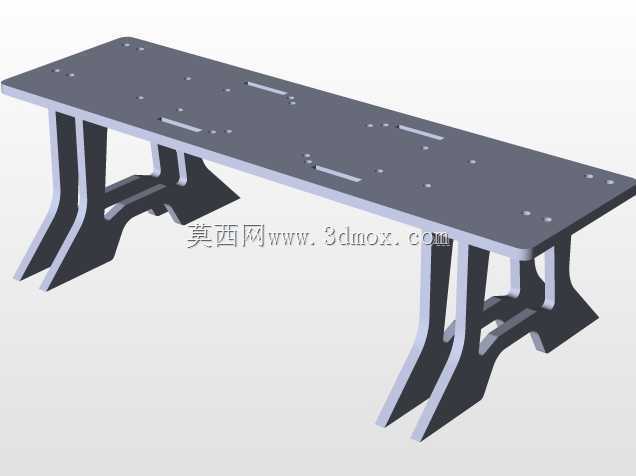

　　这套机架结构针对双旋翼布局的小型无人直升机设计，核心作用是为飞控系统、动力组件、电池、载荷模块提供统一的安装基准，同时承担飞行过程中的载荷传递，抵消旋翼转动产生的振动与力矩，保证整机飞行姿态的稳定性。从结构组成来看，整体分为上下两层功能区域，上层为长条形主安装平板，板面上预制了多组不同规格的安装孔位与长条形调节槽，孔位排布对应双旋翼动力组的固定点位、飞控模块的安装基准、电池舱的固定位置，长槽设计允许动力组件根据实际配平需求调整前后安装位置，无需重新打孔即可完成整机重心的微调，适配不同重量的电池与任务载荷配置。支撑部分采用左右对称的一体式支腿结构，支腿与主平板之间采用垂直连接设计，支腿自身做了镂空式的加强筋构型，

　　在保证整体支撑刚度的前提下尽可能降低结构自重，避免不必要的重量负载消耗动力续航。支腿底部为向外延展的支撑脚，扩大了整机地面停放时的支撑跨度，降低起降过程中侧翻的风险，支撑脚的接触面做了平面处理，可直接粘贴防滑减震垫，进一步吸收降落时的冲击载荷。设计过程中优先考虑了安装兼容性，主平板的孔位间距遵循常用航模配件的通用安装尺寸，既可以适配常规的有刷/无刷双电机动力套装，也能安装电调、GPS模块、图传天线等标准外设，所有安装孔的沉头深度都做了统一规划，紧固件安装后不会突出平板表面，避免与上层安装的设备产生干涉。结构的受力路径经过优化，旋翼工作时产生的升力通过动力安装座直接传递到主平板，再沿两侧支腿均匀分散到底部支撑结构，

　　板件与支腿的连接位置做了局部加厚处理，避免长期受振动影响出现连接位疲劳开裂的问题。安装边界方面，主平板的长度方向预留了足够的设备安装空间，前后端的突出位置可专门用于安装前置摄像头与后置GPS天线，避免信号被机身结构遮挡；支腿的高度设计兼顾了底部设备安装空间与整机重心高度，支腿之间的空腔可以放置电池与电调，降低整机重心的同时不额外占用上层安装区域，两侧支腿的间距经过测算，既保证足够的横向稳定性，也不会超出旋翼旋转的安全直径范围，避免支腿结构干扰旋翼气流。实际应用场景中，这类机架既可以用于入门级航模玩家的自制无人直升机组装，也能作为小型巡检无人机的基础承载结构，搭载轻量化的图像采集模块完成短距离的巡检、航拍任务，

　　结构的模块化设计允许使用者根据需求更换不同长度的主平板，或者调整支腿高度来适配更大尺寸的电池或任务载荷，不需要重新设计整套支撑结构。针对振动控制的需求，主平板与支腿的连接位置可以加装橡胶减震垫圈，阻断旋翼振动向飞控模块的传递路径，提升飞控传感器的工作精度，板面上预留的长槽也可以根据不同设备的安装尺寸灵活调整固定位置，不需要对结构进行二次加工，降低了组装调试的难度。
