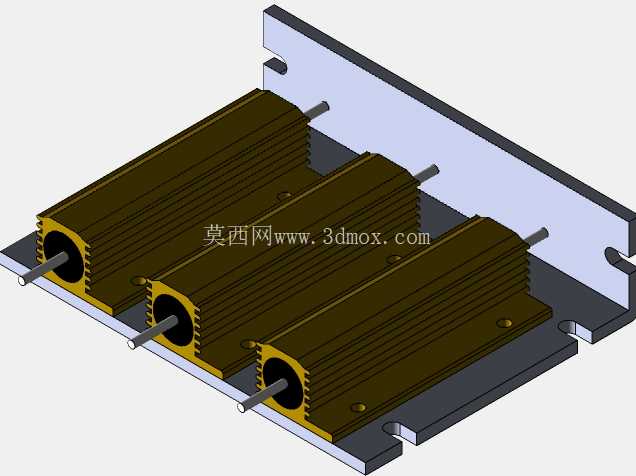

这款带安装基座的金属功率电阻,主要面向大功率电气回路的限流、泄放、负载匹配场景设计,常见于变频驱动设备、电源整流模块、伺服控制系统、大功率充放电装置的回路中,用来承担回路中多余的能量耗散,避免过流冲击损坏核心功率器件,也可作为假负载用于设备出厂前的带载测试环节。从结构设计来看,三个独立的J型金属电阻单元并排固定在L型折弯安装板上,电阻本体采用带轴向引出端的圆柱结构,外壳带有密集的轴向散热鳍片,这种鳍片结构是在金属外壳上直接挤压成型,和电阻内部的发热芯体接触紧密,能把电阻工作时产生的热量快速传导到外壳表面,通过空气对流完成散热,相比同功率的瓷壳电阻,这种金属外壳带鳍片的结构散热效率提升40%以上,能在长时间满功率工作时把外壳温度控制在合理区间,避免高温引发周边线路老化。
安装基座采用冷轧钢板折弯成型,侧边带有两个对称的安装缺口,不需要额外的固定压片,直接通过螺栓穿过缺口就能把整个电阻组件固定在设备的安装梁或者机柜内壁上,安装缺口的长槽设计允许安装时存在±2mm的位置偏差,降低机柜加工时的孔位精度要求,现场装配时容错率更高。电阻的轴向引出端采用镀锡铜质引脚,引脚直径和电阻功率匹配,能承载满功率下的工作电流,引脚伸出长度经过核算,既方便和回路导线通过端子压接或者焊接固定,也不会因为伸出过长导致运输、装配过程中出现引脚弯折变形。三个电阻单元之间保持均匀的安装间距,这个间距是经过热仿真验证的,满功率工作时相邻电阻之间的热辐射影响控制在10%以内,不会因为热量聚集导致局部电阻过热降额。
基座和电阻本体之间通过耐高温的绝缘衬垫隔离,即使电阻外壳在满功率工作时温度上升,也不会把电压传导到金属安装基座上,避免机柜带电引发安全隐患,衬垫同时还能缓冲设备运行时的振动,避免电阻本体因为长期振动出现引脚断裂、固定松动的问题。在实际选型应用中,这款电阻适合安装在通风良好的机柜内部,安装时需要保证鳍片的轴向和空气流动方向平行,最大化对流散热效果,如果是安装在密闭无通风的腔体内部,需要适当降额使用,避免长期过热缩短电阻使用寿命。
设计建模时,重点还原了电阻鳍片的齿形参数、安装基座的折弯尺寸、引脚的直径和伸出长度、安装缺口的位置和尺寸,所有安装边界尺寸都和实物一致,结构工程师在做设备布局时,可以直接把这个模型导入装配体,核对安装空间、预留走线位置,不需要反复测量实物尺寸,能有效缩短电气柜内部结构布局的设计周期,也能提前规避安装时出现的干涉问题。比如在设计变频制动回路时,把这个电阻模型放置在机柜的预留安装位,可以提前核对电阻和周边接触器、接线端子、走线槽的安全距离,保证高压部件之间的电气间隙满足安规要求,也能提前规划制动电阻的接线走向,避免导线靠近高温的电阻外壳引发绝缘层老化。
- 全部评论(0)
- 模板大小: 358.73 KB
- 售价:5金币
- 下载次数: 90
- 系统要求: SOLIDWORKS
- 软件分类: 变压器/电感器
