适配HD车轮的机器人用集成式传动轴

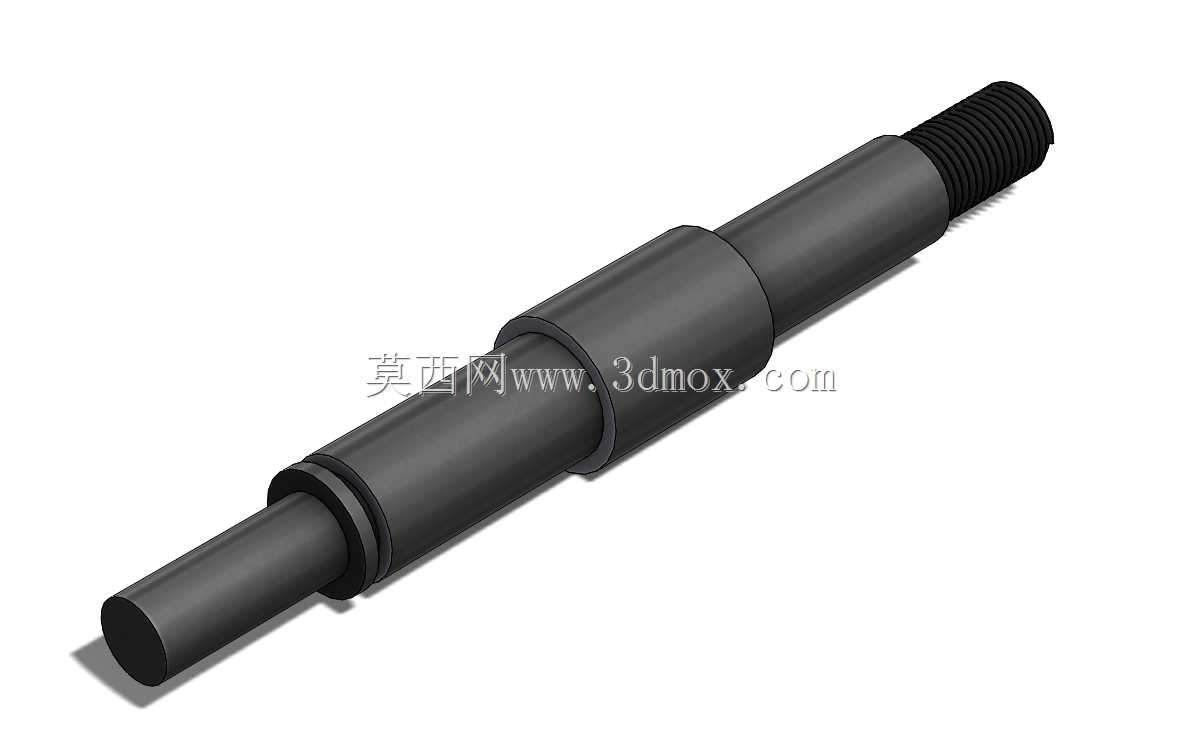

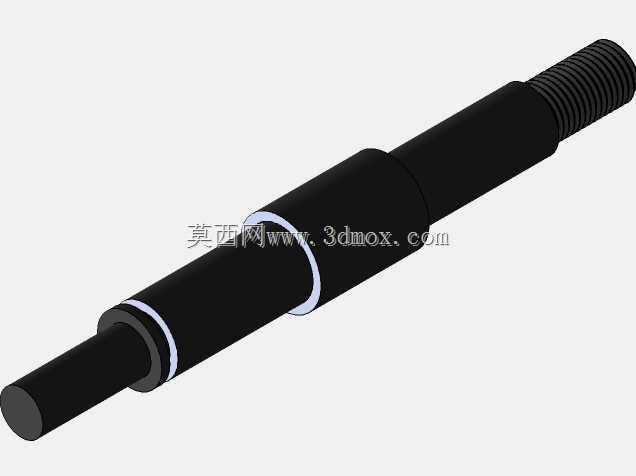

在移动机器人轮系集成设计中，轮轴作为连接动力输出端与行走轮的核心承载部件，其结构合理性直接决定行走机构的传动精度、运行稳定性与后期维护便捷性。这款适配HD车轮的专用轴，在结构设计上充分考虑了移动机器人紧凑安装空间的限制，采用阶梯轴的经典结构形式，各轴段直径根据承载需求与安装定位要求做差异化设计，避免了等直径轴安装定位困难、应力集中明显的问题。轴的一端设置有标准外螺纹段，用于配合锁紧螺母实现车轮的轴向固定，防止机器人在加减速、越障过程中车轮出现轴向窜动，螺纹段长度经过精确计算，既保证锁紧行程足够，又不会超出车轮安装端面造成干涉。靠近螺纹段的轴肩位置预留了弹性挡圈安装槽，可配合孔用或轴用弹性挡圈实现轴承内圈的轴向定位，省去了额外加工定位套筒的工序，压缩了轮系的轴向安装尺寸。轴的另一端为光轴配合段，用于对接挠性联轴器，该段的直径公差与表面粗糙度严格按照联轴器夹持端的要求设计，可保证与联轴器的同轴度，补偿动力输出轴与轮轴之间的微小安装偏差，减少传动过程中的振动与噪音传递。中间的大直径轴段为轴承安装位，轴肩高度根据所选轴承的内圈厚度确定，既能提供足够的轴向定位支撑力，又不会过高导致轴承拆卸困难。从安装边界来看，该轴的总长度适配常规HD系列车轮的轮毂宽度，各轴段的过渡位置均采用圆角过渡处理，降低轴在交变载荷作用下的应力集中系数，提升轴的疲劳使用寿命，可满足移动机器人长时间连续运行的承载需求。在实际选型应用中，设计人员可直接基于该模型完成轮系的虚拟装配，核对轴与车轮、轴承、联轴器、挡圈等标准件的配合间隙，提前排查安装干涉问题，大幅缩短轮系模块的设计迭代周期，无需从零开始进行轴类零件的草图绘制与特征建模，尤其适合AGV、小型服务机器人、教育类移动机器人的轮系快速开发场景。
