多轴同步进给多孔加工排钻结构

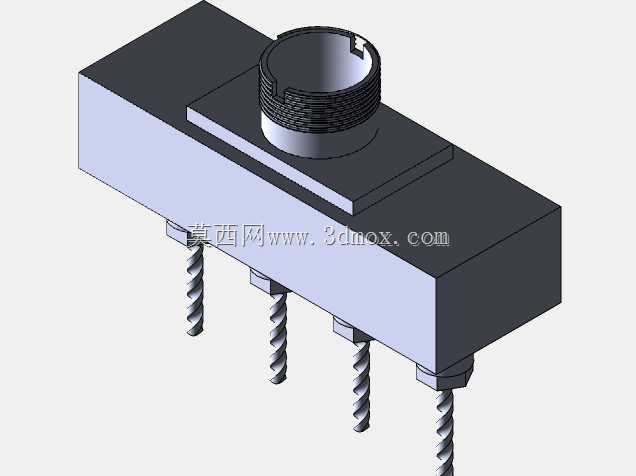

这款多轴排钻结构，主要面向批量工件的同平面多孔同步钻削场景，在五金件加工、板式家具钻孔、小型铝型材端面开孔、电子散热片冲孔前预钻等工序中应用广泛，能替代单轴钻头逐孔加工的低效模式，避免多次装夹找正带来的孔位累计误差。从结构布局来看，主体采用矩形基座作为承载主体，上方设置单输入连接轴，可直接对接钻床主轴、动力头输出端，内部通过等距排布的传动副将输入扭矩均匀分配给下方四根钻轴，每根钻轴下端预留标准钻夹头安装位，可根据加工孔径需求换装不同规格的麻花钻、中心钻或倒角钻。设计阶段优先考虑了孔位一致性控制，四根钻轴的中心距按照常用工件的标准孔距做了等距排布，基座底面的钻轴伸出端设置了锁紧螺母结构，可根据钻孔深度需求调整钻轴的伸出行程，适配不同厚度工件的钻削深度要求。安装边界方面，基座上方的输入轴采用标准外螺纹连接结构，可直接与市面通用的钻床输出轴、气动动力头、伺服进给单元匹配，不需要额外制作转接法兰，基座本体的矩形外形可直接通过压板固定在钻床工作台、专用工装治具的安装面上，不需要额外定制安装基座。实际使用过程中，单动力输入的设计避免了多电机同步控制的成本问题，传动结构内置在封闭基座腔体内，可阻挡钻削过程中产生的铁屑、切削液进入传动部位，降低日常维护的频次。钻轴部分采用轴向滑动配合结构，进给过程中四根钻轴同步下行，能保证所有孔的加工深度一致，不会出现单孔过钻或深度不足的问题，针对薄板类工件加工时，还可在基座下方加装压料板附件，钻削进给过程中先压紧工件再完成钻孔，避免薄板受力变形导致孔位偏移。结构设计上没有采用复杂的异形曲面，所有基座部件都采用规则矩形切削加工即可成型，加工工艺性好，后期如果需要调整孔距，只需要更换内部传动齿轮组和对应位置的钻轴套，不需要整体更换基座主体，能适配小批量多品种的多孔加工需求。
