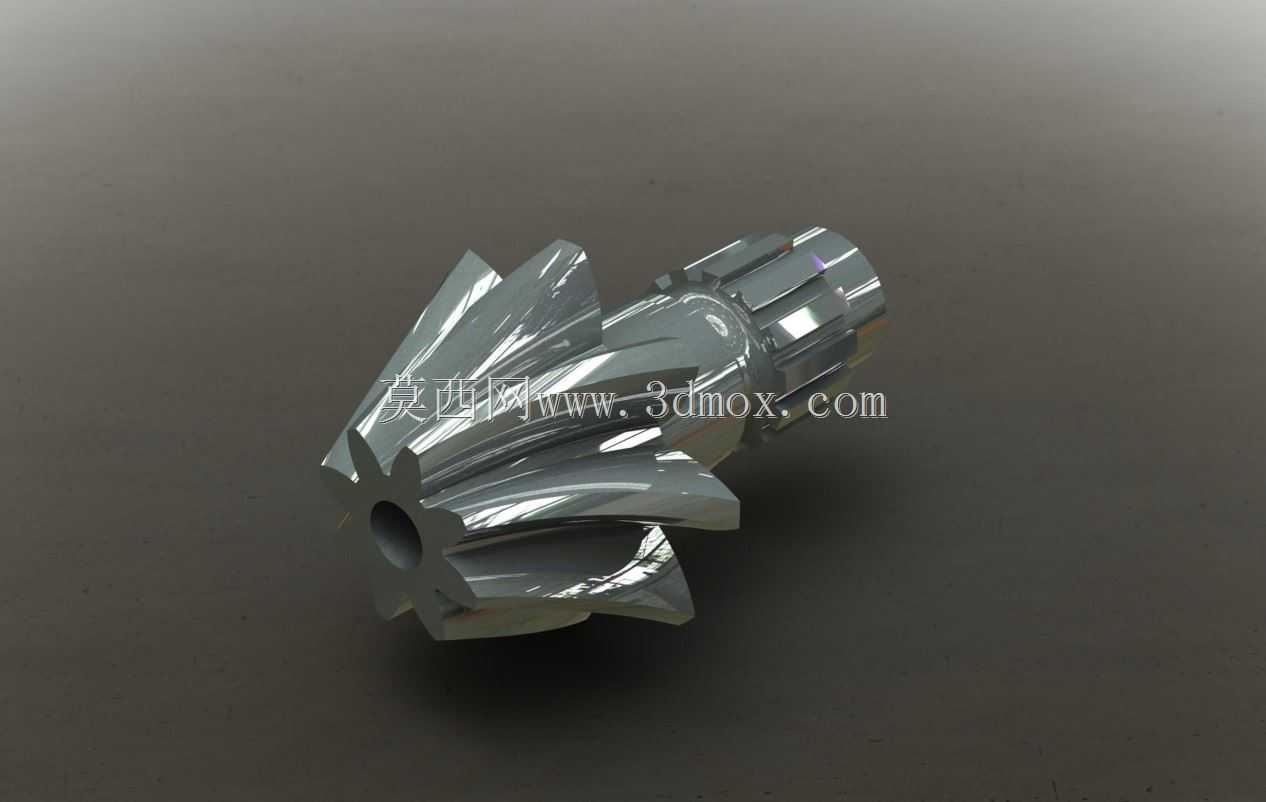

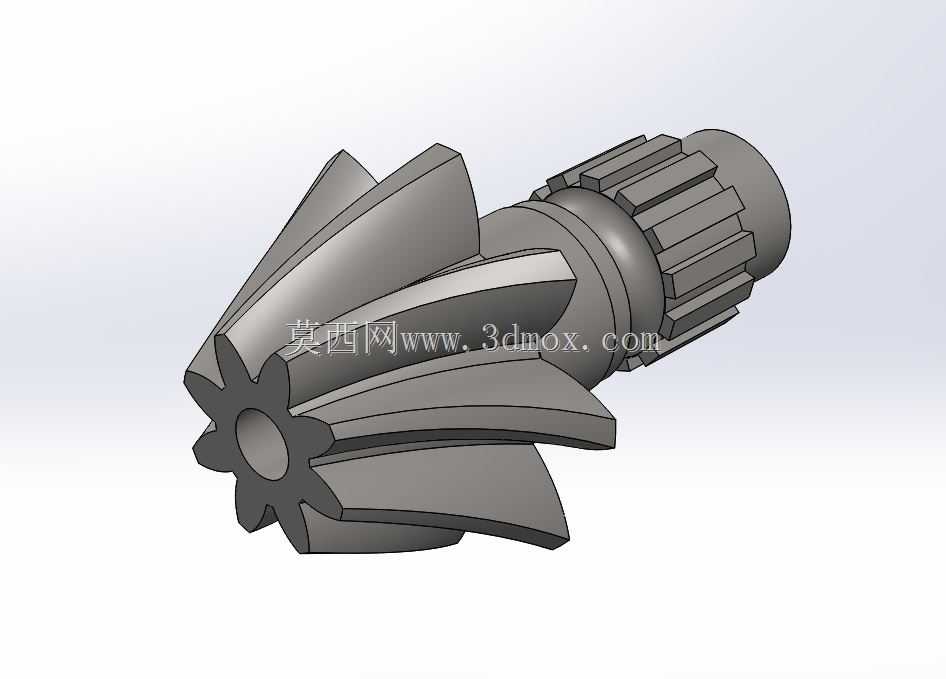

汽车变速箱用锥型传动小齿轮结构

这款锥型小齿轮主要应用在需要改变动力传输轴线方向的传动场景中，最常见的装配位置是汽车手动、自动变速箱的动力输入端与差速器衔接段，也可用于机床主轴转向机构、农用机械动力换向单元、小型减速机的转角传动位。从实际使用工况来看，这类小齿轮通常和配套大伞齿轮啮合，将输入轴的旋转动力以90度夹角传递至输出端，承担扭矩转换、转速匹配的核心作用，啮合过程中轮齿需要持续承受交变接触应力与冲击载荷，因此齿形设计、安装定位结构的合理性直接决定整套传动机构的使用寿命。

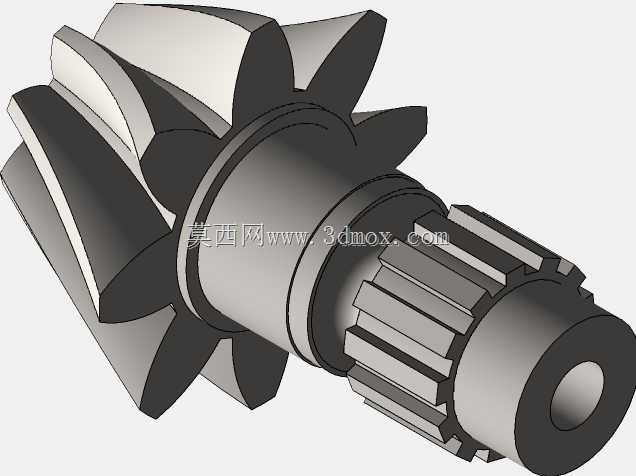

设计阶段首先要匹配啮合副的模数、压力角、螺旋角参数，保证轮齿啮合时的重合度处于合理区间，避免出现齿面偏载、传动卡滞的问题。这款小齿轮的轮齿采用等顶隙收缩齿结构，齿宽方向的齿厚从大端向小端平滑过渡，既保证了齿根部位的结构强度，也预留了足够的润滑脂存储空间，啮合运转时可以在齿面形成稳定油膜，降低磨损速率。齿轮轴端设计了花键连接结构，和输入轴的花键槽配合时可以实现无间隙扭矩传递，相比平键连接能承受更大的瞬时冲击载荷，适配汽车变速箱频繁换挡、负载突变的工况。齿轮中部设置的定位轴肩，装配时可以直接抵靠轴承内圈端面，不需要额外加装定位套，既简化了装配工序，也能精准控制齿轮的轴向安装位置，保证啮合副的齿侧间隙处于设计要求范围内，避免间隙过大导致传动异响、间隙过小引发的齿面烧蚀问题。

从安装边界来看，齿轮的最大外圆尺寸、轴段长度、花键参数都和常规轻型乘用车变速箱的安装位完全适配，轮齿大端的端面到轴端花键末端的距离经过公差校核，装配后不会和变速箱壳体内壁、周边换挡拨叉机构产生运动干涉。齿端的倒角设计既方便装配时的啮合导入，也能避免轮齿边缘的应力集中，减少长期运转后齿端崩裂的风险。实际建模过程中，轮齿的渐开线齿形通过参数化方程生成，齿面过渡圆角经过曲率连续校验，保证后续导入有限元分析软件时可以直接划分网格，不需要额外修复几何破面，能直接用于齿面接触强度校核、模态仿真等工程分析环节，也可作为传动机构装配干涉检查、运动仿真的基础模型使用。
