紧凑型薄型气动气缸32缸径5行程结构

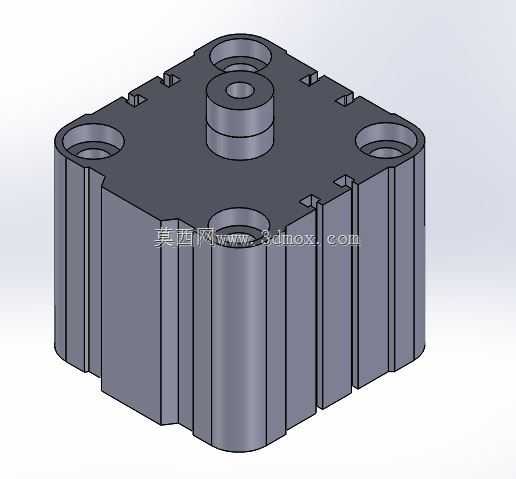

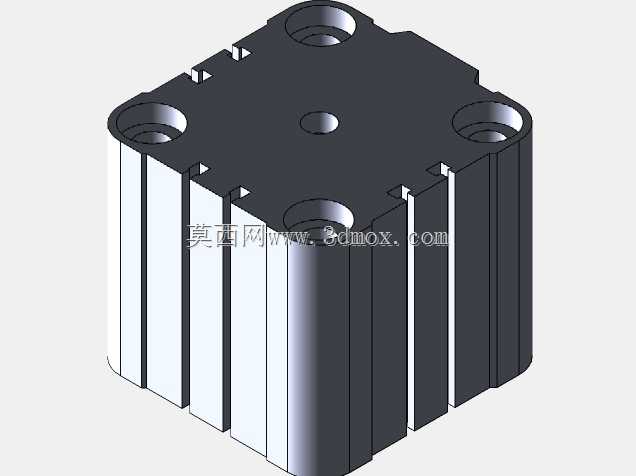

在自动化产线的工装夹具、小型工位压装、物料定位挡停这类安装空间局促的场景里，常规长行程标准气缸往往因为轴向尺寸过大无法适配，这类薄型紧凑型气缸就是针对这类窄空间安装需求开发的气动执行元件。这款气缸缸径设定为32毫米，额定工作行程5毫米，整体采用方形缸体一体化结构设计，四个角位预留了通孔安装位，不需要额外加装安装附件，就可以直接通过螺栓从缸体端面锁附在设备安装板上，能最大程度压缩安装占用的轴向与径向空间，适配紧凑排布的多工位自动化设备布局。从结构设计逻辑来看，这款气缸摒弃了传统标准气缸的拉杆式锁紧结构，缸筒与端盖采用一体式挤压成型的铝合金基体，在保证缸体耐压强度的前提下，大幅削减了冗余结构壁厚，整体轴向总长度远小于同缸径的标准气缸，非常适合用在短行程往复动作、对执行件外廓尺寸有严格限制的工位。缸体侧面加工有均匀分布的散热筋结构，既可以提升缸体的结构刚性，避免高频往复动作下缸体出现形变，也能在气缸连续往复作业时增大散热面积，降低长时间工作导致的密封圈温升老化速度，延长元件的实际使用寿命。顶部的活塞杆输出端采用同轴凸台结构，中心预留了内螺纹孔，可以直接连接压头、定位销、挡块这类不同的作业端头，不需要额外加装过渡连接接头，进一步减少动作端的总装尺寸。四个安装孔的位置度公差在设计阶段做了严格约束，能保证安装后活塞杆的运动方向与安装面保持垂直，避免出现偏磨导致的漏气、活塞杆卡滞问题。在实际设备选型应用中，这类短行程紧凑型气缸常被用在PCB板测试工位的压板顶升、小型零件装配时的侧向夹紧、流水线托盘到位后的硬限位、小型五金件冲切前的压料固定这类动作行程短、输出力要求适中、安装空间受限的场景，相比标准气缸可以减少30%以上的安装空间占用，同时因为零件集成度高，装配环节的零件数量更少，后期维护更换密封圈的流程也更简便。缸体的进出气接口采用侧置布局，气路连接后不会额外增加轴向尺寸，在密集排布的多气缸组工位里，不会出现气路接头互相干涉的问题，适配多工位并排安装的布局需求。设计阶段针对活塞的导向长度做了优化，虽然行程仅5毫米，但活塞与缸筒的配合导向长度足够承受一定的侧向负载，在连接小型压头做直接压装作业时，不需要额外加装导向轴就能保证动作的平稳性，减少设计人员的额外结构设计工作量。
