Dynamixel RX-28舵机等比例结构建模

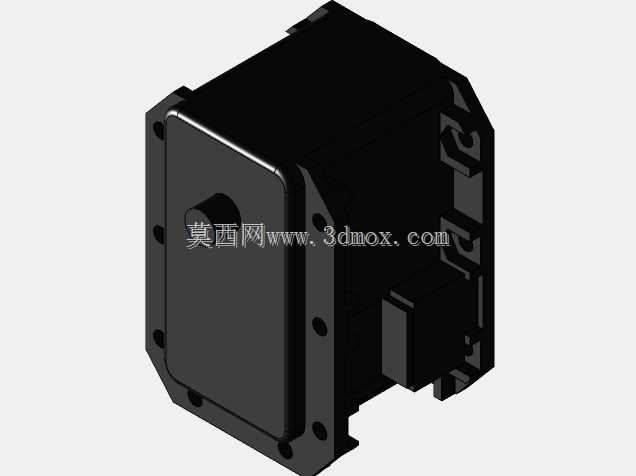

这款舵机的三维建模完全参照实物1:1还原，核心面向小型机器人关节驱动、桌面级自动化执行机构的设计选型场景，在仿生机器人、教育类机械臂、小型云台传动结构中应用十分广泛。建模过程中优先还原了安装边界的所有细节，壳体四周的安装孔位完全匹配实物的孔距、孔径与沉台深度，输出轴的伸出长度、D型切边尺寸都做了精准复刻，设计人员在做整机装配时可以直接调用模型完成干涉检查，不需要反复核对实物安装尺寸，能大幅缩短结构迭代的周期。从功能特性来看，这款舵机集成了驱动电路、减速齿轮组与位置反馈单元，属于一体化的执行元件，建模时完整保留了壳体侧面的走线槽结构、尾部的接线端口凸起轮廓，能直观呈现实际装配时的线缆走向空间，避免结构设计时出现线缆挤压、弯折半径不足的问题。壳体的外形做了切角处理，相邻安装面的垂直度、安装凸台的高度都严格参照实物测绘数据，在多舵机串联组成关节模组时，相邻舵机的贴合面不会出现错位间隙，能保证关节传动的同轴度。设计建模时特意拆分了壳体、输出轴、端盖、接线座等独立结构，方便设计人员根据自身需求做轻量化修改，比如调整安装孔位适配自定义支架、修改输出轴连接结构适配不同负载端的连接件。在实际工程应用中，这类舵机常作为小型移动机器人的转向执行件、机械臂的关节转动驱动件，模型还原了所有外部装配特征，不管是做整机的运动仿真，还是做安装支架的结构设计，都能直接提供准确的尺寸参考，不需要额外测绘实物。壳体表面的加强筋结构、安装孔周边的加厚区域也都做了细节还原，能直观体现实物的结构强度分布，方便设计人员在做整机结构强度校核时参考受力传递路径。输出端的轴套配合间隙、壳体拼接的止口结构也在模型中有所体现，能帮助设计人员理解舵机本身的装配逻辑，在设计外围配套结构时规避配合公差带来的装配问题。
