增量式旋转编码器数字传感结构

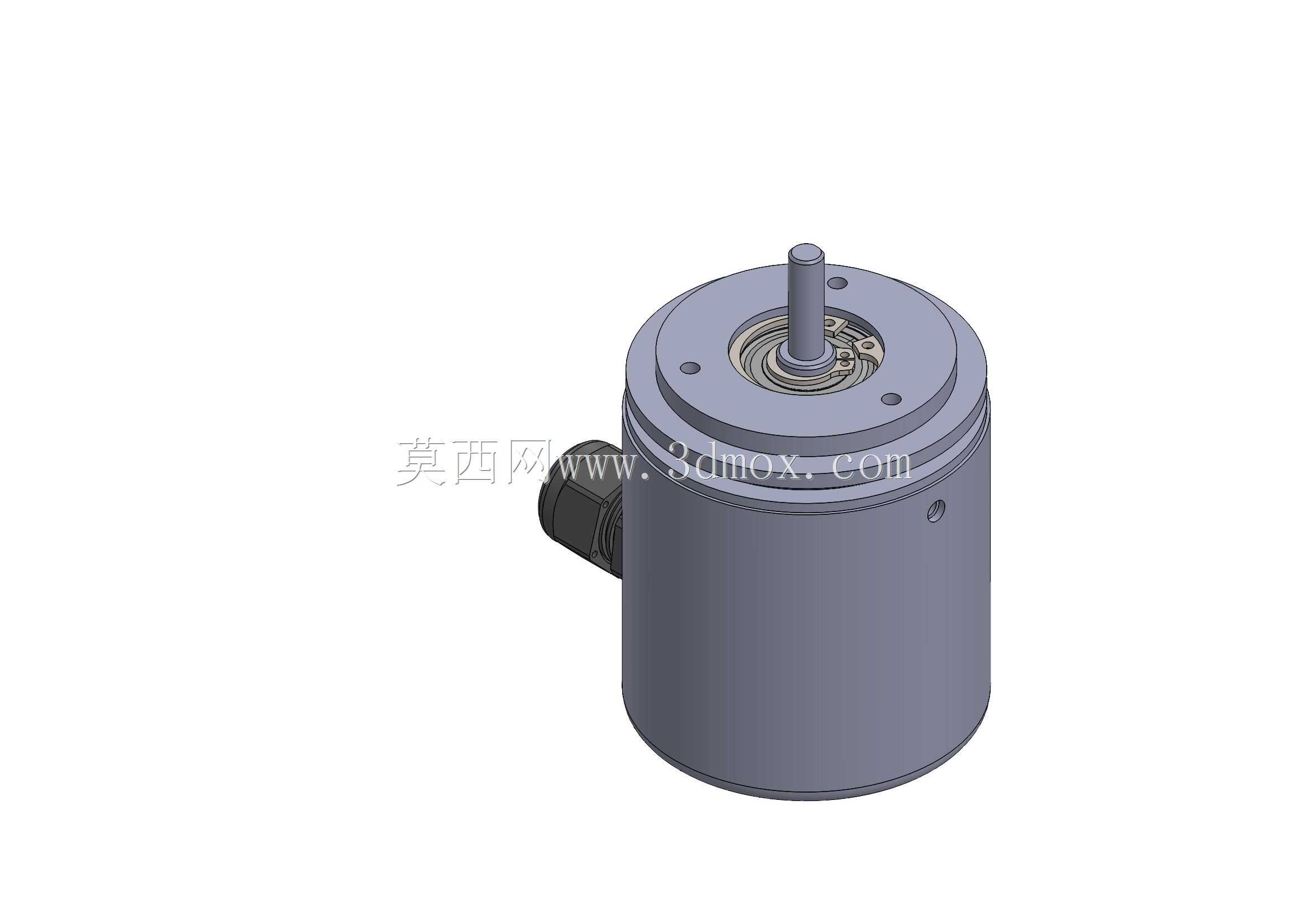

这款增量式旋转编码器的三维结构，完全贴合工业现场传感检测的实际安装与使用需求做的细节还原。从实际应用场景来看，这类器件常被集成在伺服进给轴、自动化生产线输送辊、机床主轴转速反馈回路、工业机器人关节转角检测位，用来实时输出轴系的角位移、转速脉冲信号，给上位控制系统提供位置闭环的基础数据，是运动控制环节里不可或缺的基础传感部件。

从功能特性上看，该结构采用实心轴直连的安装形式，轴伸端的直径、伸出长度都匹配常规工业传感的安装标准，能直接通过联轴器和被测转轴做刚性连接，避免传动间隙带来的检测误差。主体外壳采用圆柱形密封结构，侧出的线缆接头做了径向出线设计，既可以在安装时规避周边结构件的干涉，也能配合密封结构阻挡车间环境里的切削液飞溅、粉尘侵入，适配多数机加工、装配产线的现场工况。外壳端面上的固定孔位采用圆周均布设计，支持法兰式端面安装，安装时不需要额外做复杂的转接支架，直接通过螺栓就能把编码器本体固定在设备的安装基准面上，能有效控制安装同轴度误差，减少轴系运转时的径向窜动对内部码盘的损伤。

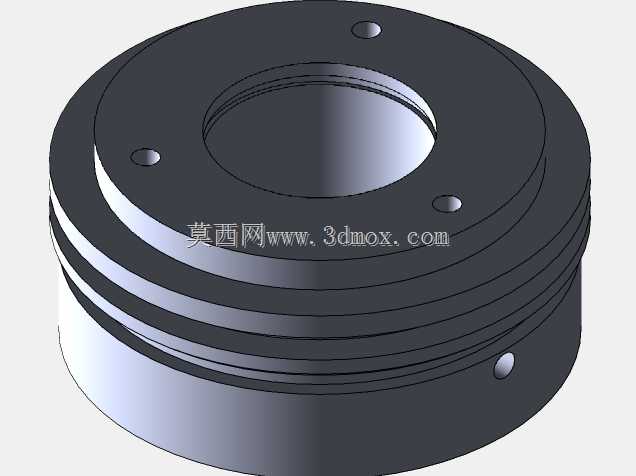

设计思路上，整个结构把内部的码盘安装腔、轴承支撑位、光电检测模块的安装空间都做了合理的排布，轴承位的台阶尺寸完全适配标准微型轴承的装配公差，保证轴系转动时的回转精度，同时预留了足够的内部走线空间，不会出现线缆挤压干涉内部转动部件的问题。外壳的壁厚设计兼顾了结构强度和轻量化需求，既不会因为壁厚过薄导致安装时受力变形，也不会因为整体过重增加被测轴端的负载。从安装边界来看，整体圆柱外径、本体总长度、轴伸长度的尺寸都控制在常规同规格编码器的安装尺寸范围内，能直接替换同安装规格的现有器件，不需要对原有设备的安装位做二次改造，选型替换时的适配性很强。侧出接头的径向伸出长度也做了控制，不会在小空间安装场景里和周边的走线槽、结构护板产生碰撞，不管是新设备设计集成还是旧设备备件替换，都能满足安装空间的约束要求。
