圆柱槽筒形凸轮往复传动机构设计

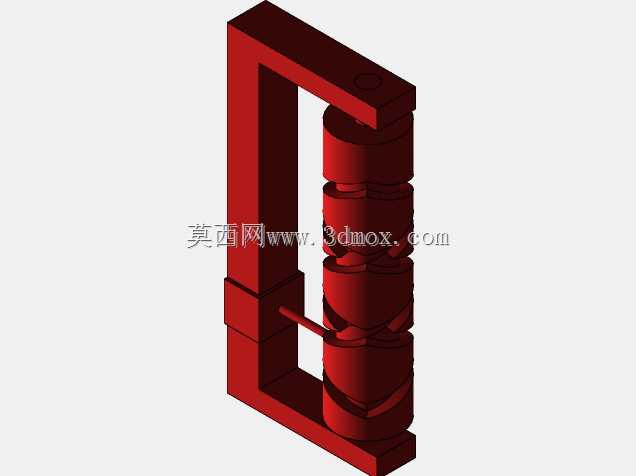

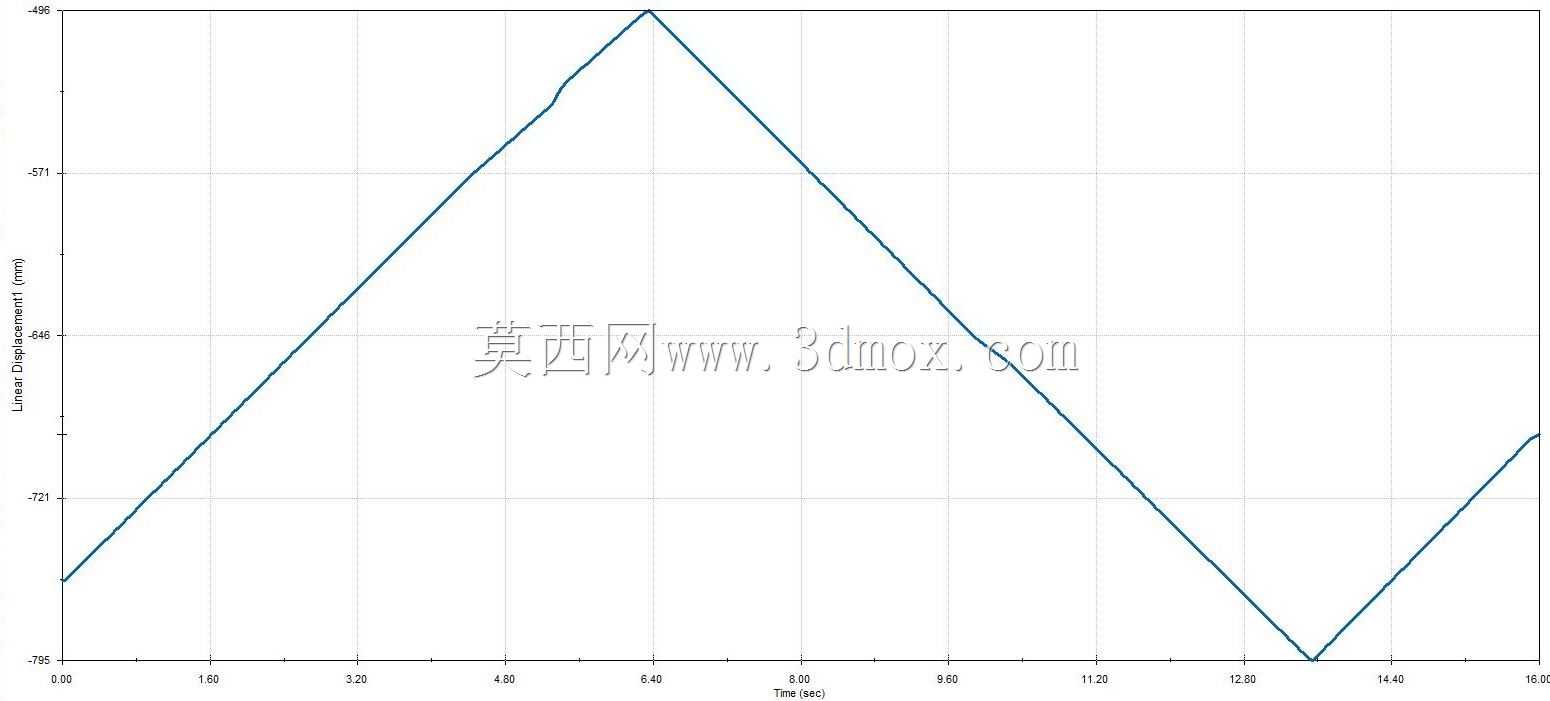

该机构核心为带螺旋闭合槽的筒形凸轮构件，配套框式安装支架与从动拨杆组件，常见于轻工包装、纺织排线、自动送料等需要实现固定行程往复直线运动的工位场景，相比盘形凸轮，筒形结构可在更小的径向空间内实现更长的从动件行程，同时闭合槽结构可强制约束从动件双向运动，无需额外设置回程弹簧，大幅降低高速运转下的从动件脱开风险。从结构布局来看，筒形凸轮通过两端轴颈架设在C型安装支架的上下支撑座内，支架采用一体式框型结构，两侧竖臂与上下安装座为等厚实体结构，可承受凸轮运转过程中从动件传递的径向载荷，安装时可通过支架背部的平面直接贴合设备安装基板，通过四个角位的安装孔完成锁紧固定，安装基准面与凸轮轴线平行度公差可控制在0.02mm每100mm行程范围内，避免从动件运动过程中出现卡滞。凸轮本体的外圆柱面上加工有闭合的曲线沟槽，沟槽截面为矩形，与从动拨杆端部的圆柱销配合，销与槽的单边间隙控制在0.01-0.03mm之间，既保证运动传递无明显空回，又避免热胀冷缩或加工误差导致的运动卡涩，沟槽的曲线升程段按照等速运动规律设计，可保证从动件在工作行程内速度平稳无冲击，回程段采用修正等速曲线，降低从动件换向时的加速度突变，适配每分钟60-120次往复的中低速运转工况。从动拨杆采用悬臂式结构，从支架侧部的导向槽内伸出，导向槽为矩形通槽，与拨杆杆身采用小间隙配合，限制拨杆的转动自由度，仅保留沿凸轮轴向的直线运动自由度，拨杆端部的工作端可根据实际使用场景加装夹具、吸头或者推块，直接执行物料推送、排线排布、工位切换等实际作业动作。设计过程中需重点校核凸轮槽的压力角，筒形凸轮的压力角沿圆柱面展开计算，工作段压力角控制在30度以内，避免出现自锁或者驱动力过大的问题，同时要核算拨杆销的接触应力，因为凸轮与销的接触为高副接触，长时间运转下易出现磨损，可通过对凸轮槽表面做淬火处理提升表面硬度，或者在销外部加装滚套将滑动摩擦转为滚动摩擦，提升机构整体使用寿命。安装边界方面，该机构整体占用空间为长方体构型，凸轮轴线方向为机构的长度方向，支架的宽度方向为安装固定的基准方向，整体无外凸的不规则结构，可直接嵌入设备的安装腔体内，不需要额外预留避让空间，适配模块化设备的快速组装需求，在多工位转盘设备、直线送料机构中可直接作为独立的运动单元使用，不需要额外搭配复杂的传动链路，仅需在凸轮轴端加装同步轮或者齿轮，接入设备的主传动链即可实现同步运转，运动时序完全由凸轮槽的曲线轮廓决定，不需要额外设置传感器或者控制系统来控制换向，可靠性远高于气缸或者电机构成的往复单元，在高速连续运转的自动化设备中应用优势明显。
