阿基米德螺旋槽直线往复驱动机构

这套阿基米德螺旋驱动机构，核心是利用平面等速螺旋线的几何特性，将旋转输入转化为滑块的直线往复输出，在轻载自动化送料、小型工位切换、玩具传动结构、教学演示教具等场景中有着非常广泛的适配性。很多刚接触机械结构的设计者容易把它和普通丝杠传动混淆，实际上二者的运动逻辑存在本质区别：普通丝杠是通过螺旋副的啮合实现连续旋转到直线的转换，行程和丝杠螺纹长度直接绑定，而这套阿基米德驱动采用的是平面盘状螺旋槽配合滑块销的结构，当螺旋盘做定轴整周旋转时，嵌在螺旋槽内的驱动销会沿着槽的轨迹做径向的往复运动，进而带动与销连接的滑动座沿着直线导轨做定行程的往复移动，不需要额外设置换向机构，仅通过螺旋槽的型线设计就能实现固定行程的往返动作，结构复杂度比丝杠往返机构低很多，非常适合对成本敏感、行程固定、负载不大的应用场景。

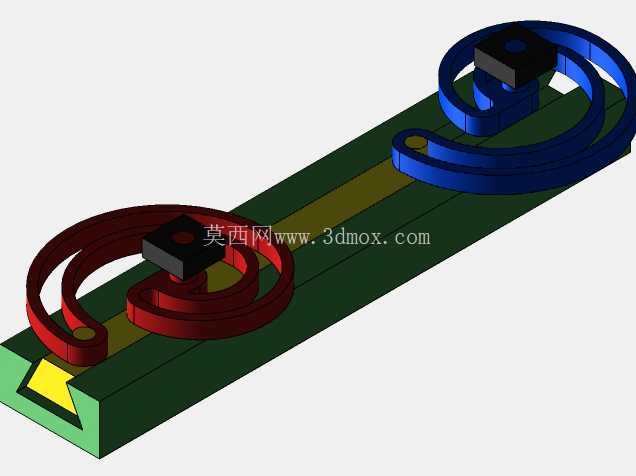

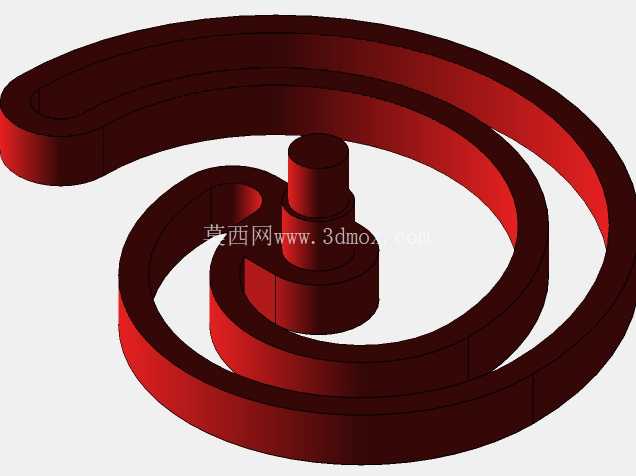

从结构组成来看，整套机构分为三个核心部分：底部的直线导向基座、两组对称布置的阿基米德螺旋槽盘、以及与螺旋槽配合的滑动滑块。导向基座采用矩形截面的直导轨设计，导轨面做了等宽的限位槽，滑块底部的凸台与限位槽采用小间隙配合，单边间隙控制在0.02-0.05mm之间，既可以保证滑块滑动时无卡滞，也能限制滑块的转动自由度，保证驱动销始终垂直嵌入螺旋槽内，避免运动过程中出现脱槽的问题。螺旋槽盘的型线是整套机构的设计核心，采用阿基米德等速螺旋线，极坐标方程为r=aθ，螺旋线的导程根据所需的滑块行程确定，单圈螺旋的径向变化量刚好等于滑块的设计行程，当螺旋盘旋转一周，滑块刚好完成一次前进加后退的完整往复循环，运动过程中滑块的线速度和螺旋盘的角速度呈线性关系，没有急回特性，运动冲击比曲柄滑块机构更小，运行平稳性更优。

设计这类机构的时候，首先要明确实际工况的行程需求，以此反推螺旋槽的基圆半径和螺旋线系数a，基圆半径不能过小，否则螺旋槽在基圆位置的曲率过大会导致驱动销在槽内滑动时出现卡滞，一般基圆半径取驱动销直径的1.5-2倍，保证槽壁对驱动销的作用力方向始终在合理的压力角范围内，压力角建议控制在35度以内，避免出现自锁或者驱动力矩陡增的问题。驱动销和螺旋槽的配合间隙需要根据使用场景调整，如果是用于低速演示类场景，间隙可以放到0.1mm降低加工精度要求，如果是用于自动化送料这类有定位要求的场景，间隙需要控制在0.03mm以内，同时在槽壁和驱动销表面增加自润滑涂层，减少长期运行的磨损量。

安装边界方面，这套机构的整体占用空间为扁平矩形结构，高度方向仅为螺旋盘厚度加滑块厚度加基座厚度，不需要预留丝杠伸出的轴向空间，非常适合在薄型化的设备内部布置，比如桌面型小型分拣设备的送料工位、自动售货机的货道推送结构、小型玩具的动作机构等。安装时需要保证两个螺旋盘的旋转轴同轴度误差不超过0.02mm，螺旋槽盘的端面与导轨平面的平行度误差不超过0.03mm，否则会导致驱动销在槽内运动时出现别劲的问题，增大驱动阻力甚至出现卡死。驱动端可以直接连接小型减速电机，不需要额外的换向开关或者行程开关，仅通过电机的连续旋转就能实现滑块的自动往复，电控逻辑非常简单，能大幅降低整套设备的电控成本。

和传统的曲柄滑块往复机构相比，这套阿基米德驱动的行程控制精度更高，行程长度完全由螺旋槽的型线参数决定，不会出现曲柄机构因为连杆间隙导致的行程误差，而且在整个运动行程内，滑块的速度变化更平缓，没有曲柄滑块在止点位置的刚性冲击，运行噪音更低。和齿轮齿条往复机构相比，这套结构的零件数量更少，不需要加工高精度的轮齿，加工成本更低，组装调试的难度也更小，对装配工人的技术要求更低，适合批量生产的民用小型设备使用。在实际选型应用的时候，需要注意这套机构的负载能力有限，因为驱动销和螺旋槽是线接触形式，接触应力比丝杠的面接触更大，所以不适合大负载的传动场景，额定负载建议控制在50N以内，运行转速不超过60rpm，否则会加速槽壁和驱动销的磨损，缩短机构的使用寿命。如果需要提升负载能力，可以将驱动销换成滚动轴承结构，把滑动摩擦变成滚动摩擦，能有效降低磨损，同时提升机构的传动效率，滚动轴承的外径需要和螺旋槽的槽宽做匹配设计，保证轴承外圈和槽壁的接触顺畅，无间隙窜动。
