激光粉尘浓度检测传感单元结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290314
  • 激光粉尘浓度检测传感单元结构设计
  • 激光粉尘浓度检测传感单元结构设计

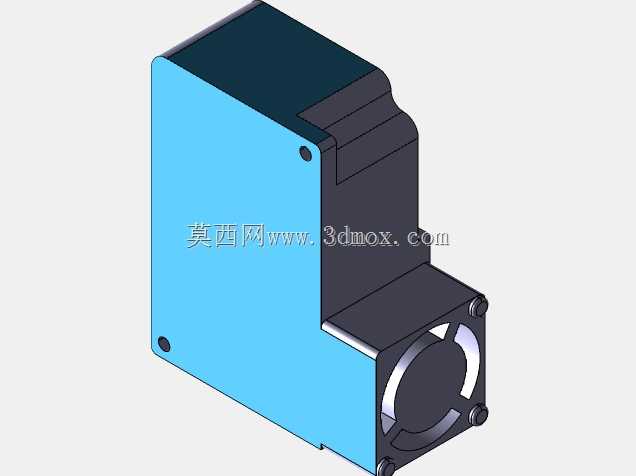

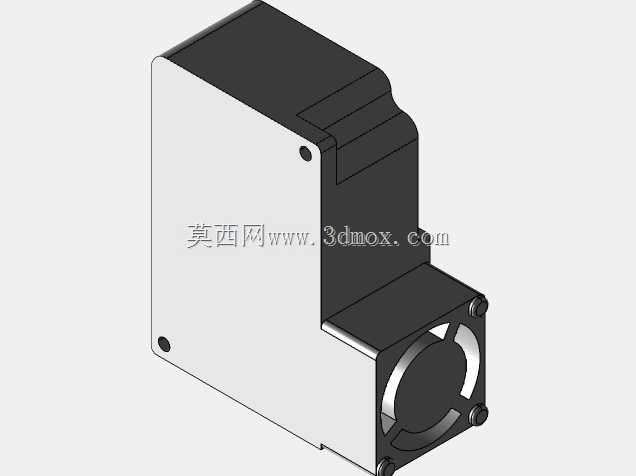

这款激光散射原理的粉尘检测传感单元,目前被大量集成在民用空气净化器、新风系统、车载空气检测终端、工业扬尘在线监测点位以及便携式空气质量检测设备中,核心作用是实时采集所处环境空气中的悬浮颗粒物浓度,可覆盖PM0.3、PM1.0、PM2.5、PM10等多粒径段的颗粒物计数与质量浓度换算,为后端的净化控制、数据上报、超标预警提供实时的数据源支撑。从结构设计逻辑来看,整体采用封闭气路与光学腔体隔离的布局思路,主体外壳分为光学暗腔段与气路动力段两个功能分区,光学暗腔段做了阶梯式的错位挡光结构,避免内部激光在腔壁形成漫反射杂光干扰检测精度,所有腔体拼接处都设计了窄边止口,装配后可阻挡外界环境光从拼接缝隙进入光学检测区,减少检测数值的底噪偏移。气路动力段集成了微型离心风轮,进风口与出风口分别布置在模块的相邻端面,气流从侧面进风口进入检测区后,会垂直穿过激光检测光道,携带的颗粒物经过光道时产生的散射光被内置的光电接收元件捕捉,完成信号采集后气流直接从端部出风口被风轮抽出,这种短气路设计可以降低气路阻力,减少颗粒物在腔体内壁的沉积,延长模块的连续工作寿命,同时避免残留颗粒物造成的检测数值漂移。从安装边界来看,整体为方正带切角的块式结构,主体蓝色壳体部分为光学腔体的安装基准面,两个固定孔位分别布置在壳体对角位置,孔位间距适配市面上主流的空气检测设备安装孔距标准,安装时不需要额外设计复杂的固定支架,直接通过两颗螺丝即可将模块固定在设备内部的安装板上,模块的电气接插端布置在风轮侧的端面上,接插方向与安装面垂直,接线后不会额外占用设备内部的横向空间,适配紧凑型的设备内部布局。在实际选型集成过程中,需要注意模块的进出风口不能被设备内部的线束、结构筋位遮挡,要预留至少5mm的通风间隙,避免气路受阻导致采样流量不足,影响检测响应速度;同时模块安装位置要尽量远离设备内部的强电磁干扰源,比如开关电源、大功率驱动板,避免电磁干扰影响检测信号的传输稳定性。光学腔体部分的外壳采用遮光性良好的工程塑料材质,表面做哑光处理,进一步减少内部杂光反射,风轮与壳体的配合间隙控制在0.1mm以内,既保证风轮转动无卡滞,又能减少气流旁通,保证采样流量的稳定性。
