贴片式直插极性铝电解电容器三维结构

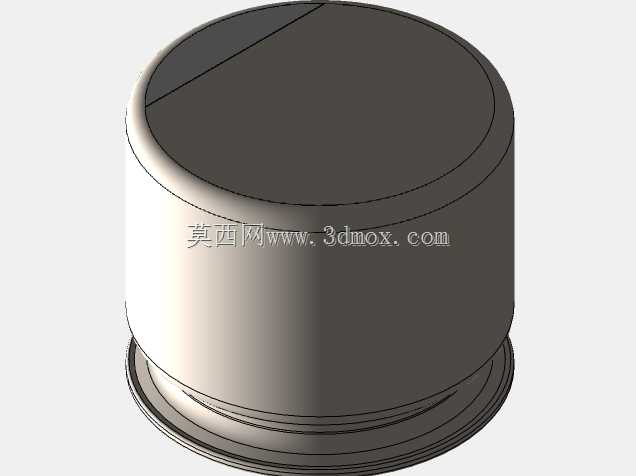

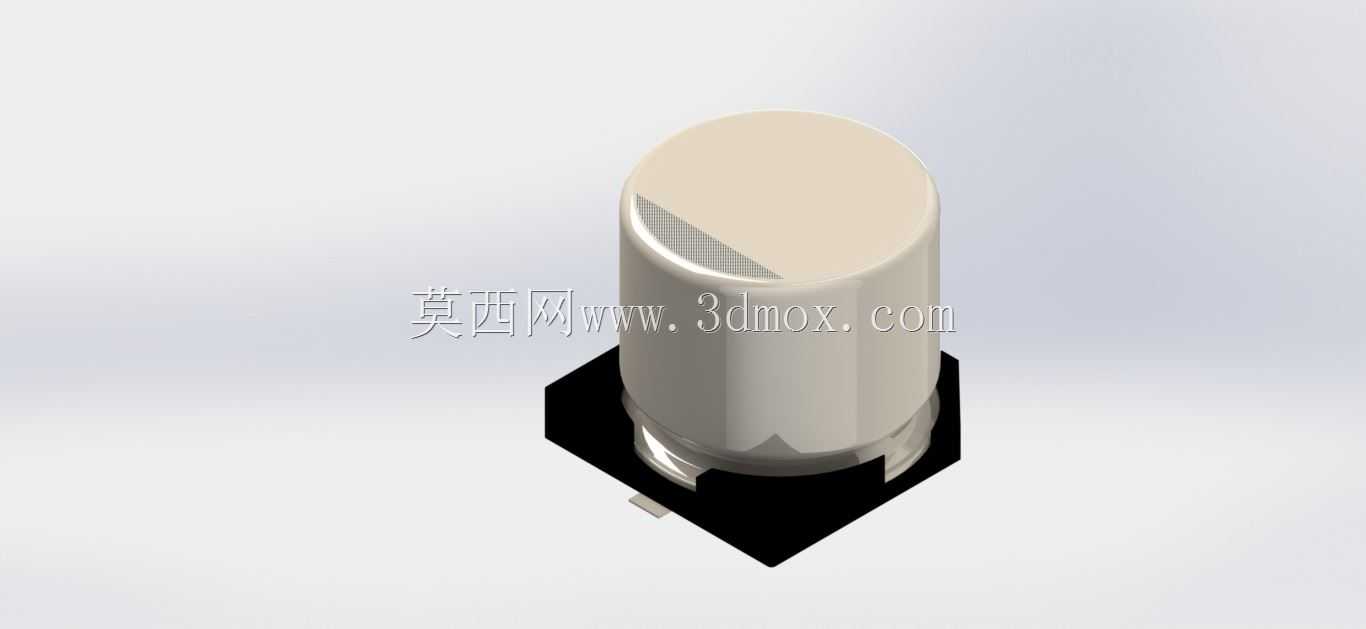

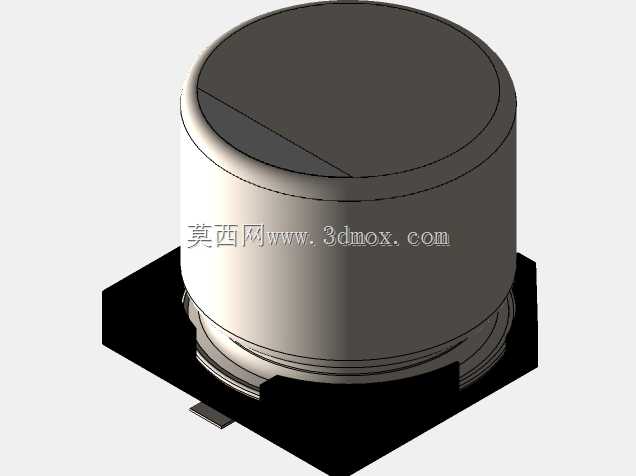

在消费电子、工业控制板卡、电源模块的PCB布局设计环节，极性电容器是板级电路里最常见的被动元件之一，主要承担电源输入输出滤波、信号耦合、退耦、储能的作用，尤其是在直流母线侧、芯片供电引脚旁，这类电容的选型与布局直接影响电路的纹波抑制能力、上电瞬间的浪涌电流耐受表现，以及长期工作的稳定性。做板卡结构设计时，很多新手工程师容易忽略电容的实际外形边界与安装空间，只参考 datasheet 里的标称尺寸做封装，实际焊接后要么出现元件与周边结构件干涉，要么因为焊盘尺寸与电容引脚不匹配导致虚焊、立碑缺陷，这个三维模型完全还原了贴片式极性铝电解电容的真实结构，包括顶部的极性标识斜切角、圆柱形铝壳本体、底部黑色绝缘塑封底座、伸出的焊接引脚，每个结构细节都对应实物的装配特征。从设计思路来看，这类电容的外形设计首先要满足SMT回流焊的工艺要求，底部的塑封底座一方面起到绝缘作用，避免铝壳与PCB表面的走线接触造成短路，另一方面给引脚提供固定支撑，保证过回流焊时元件不会因为锡膏熔融张力出现偏移；顶部的斜切角是行业通用的极性标识，对应PCB封装上的极性丝印，生产环节的操作人员、AOI检测设备都可以通过这个特征快速判断元件贴装方向是否正确，避免反接导致电容击穿鼓包。从安装边界来看，模型还原的电容本体圆柱直径、本体高度、引脚伸出长度与间距，都对应常规同规格直插贴片电解电容的实际尺寸，布局时需要在电容本体周边预留至少0.5mm的安全间隙，尤其是高度方向，要考虑板卡装入设备外壳后的内部空间余量，避免外壳压到电容顶部造成本体损伤；同时引脚的弯折角度、焊盘的搭接长度都在模型里有准确体现，做PCB封装设计时可以直接参考这个模型的尺寸调整焊盘大小、丝印位置，比单纯看二维datasheet的尺寸标注更直观，能有效减少设计阶段的封装错误。另外在做设备的结构热仿真时，这个模型也可以直接导入仿真环境，设置对应的材料参数（铝壳、电解液、塑封底座的导热系数），模拟电容在长期满负载工作下的温升情况，评估周边散热路径是否合理，避免电容因为长期工作在超温环境下出现寿命骤减的问题。很多工程师在做三维布局时习惯用简化的圆柱体代替电容模型，往往会漏掉底部底座的高度、顶部斜切的标识特征，导致做装配干涉检查时出现误判，这个完整的结构模型可以直接导入常用的机械设计软件，用于板卡的虚拟装配验证，提前排查布局阶段的空间冲突问题，减少打样后的改板次数。
