嵌入式带锁工业显示屏边框结构设计

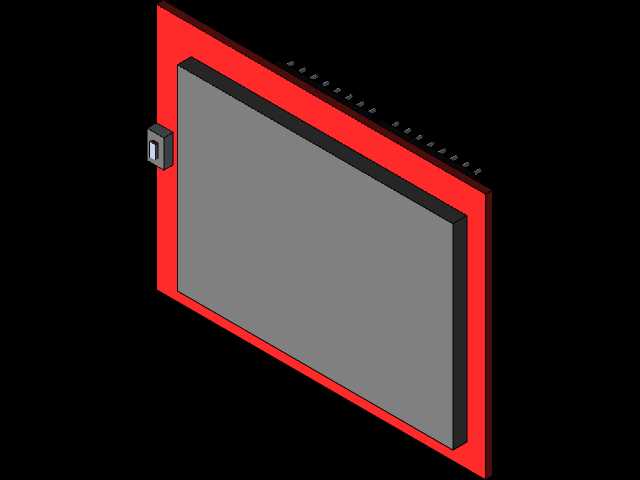

在工业控制终端、自助服务设备、户外公共信息查询终端这类场景里，显示单元的防护与安装适配一直是结构设计阶段需要重点考量的环节，这套带侧边锁具的嵌入式显示屏结构，正是针对这类场景的安装与使用需求完成的三维设计。从实际使用场景出发，这类显示结构常被嵌入设备机柜立面、操作台面板或者公共设施的外立面，需要兼顾显示区域的可视性、内部模组的防护性，以及后期维护的便捷性，侧边设置的小型锁具结构，就是为了避免非授权人员随意拆卸显示面板，触碰内部的显示驱动、接线端子等部件，在自助终端、公共交通票务设备这类无人值守的场景下，这个锁止结构能大幅降低设备被违规拆解的风险。设计过程中首先明确了安装边界的适配逻辑，整体采用矩形嵌套式结构，外层红色边框作为安装固定的承力结构，边缘预留了与机柜面板贴合的安装止口，安装时可以直接卡入预先开好的面板安装孔内，边框背部预留的固定点位可以适配螺丝固定或者卡扣固定两种安装方式，适配不同厚度的设备面板，不需要额外设计转接件就能完成装配。中间的灰色区域为显示视窗的承托面，设计时严格匹配常规工业显示模组的外形尺寸，视窗边缘做了窄边处理，在保证边框结构强度的前提下尽可能扩大可视区域，边框与显示模组接触的位置预留了缓冲胶条的安装槽，装配时嵌入缓冲胶条，既能避免运输、使用过程中震动导致模组与硬边框磕碰损坏，也能填充缝隙阻挡粉尘、水汽从视窗边缘进入设备内部，适配多尘、有少量溅水的工业使用环境。锁具结构设置在边框侧边的居中位置，采用按压式弹开锁止结构，锁芯与边框内部的锁止连杆联动，解锁时通过专用钥匙转动锁芯即可带动连杆收回，方便运维人员快速拆下面板进行显示模组更换、接线检修等操作，锁止状态下连杆会卡入安装基座的对应卡槽内，保证面板与安装基座贴合紧密，不会因为设备震动出现松脱、异响。边框背部的上边缘做了一排均匀的散热齿槽，显示模组长时间工作产生的热量可以通过这些齿槽与外部空气形成对流，避免热量在封闭的安装腔体内积聚，延长显示模组的使用寿命，齿槽的开孔尺寸做了控制，在保证通风效率的同时避免大尺寸异物从背部进入面板内部。整个结构的壁厚设计经过受力校核，边框主体采用均匀壁厚设计，转角位置做了圆角过渡，避免注塑或者钣金加工时出现应力集中导致的变形，安装点位的位置做了局部加厚处理，保证螺丝锁附时不会出现柱位断裂的问题，整体结构没有冗余的设计部件，所有结构特征都对应实际使用中的功能需求，不管是做新设备的结构适配，还是现有设备显示面板的改型升级，这套结构都可以直接作为设计参考，调整对应尺寸参数就能快速适配不同尺寸的显示模组，缩短结构开发的周期。
