通用12864B图形液晶显示模组结构设计

做嵌入式设备结构设计的工程师大多接触过12864规格的液晶显示模组，这类部件是小型工控终端、手持检测设备、老旧数控操作面板、小型智能仪表里最常用的人机交互输出载体，相比段码液晶屏能显示自定义图形、汉字与简易符号，适配不需要高分辨率彩色显示的低成本工业场景，在环境适应性要求高、显示内容简单的设备里应用占比很高。

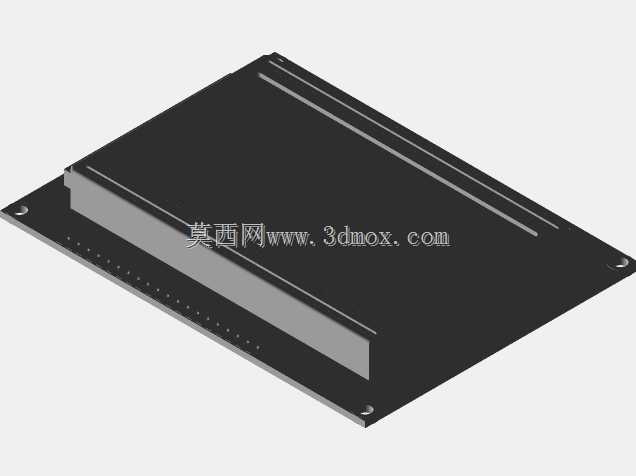

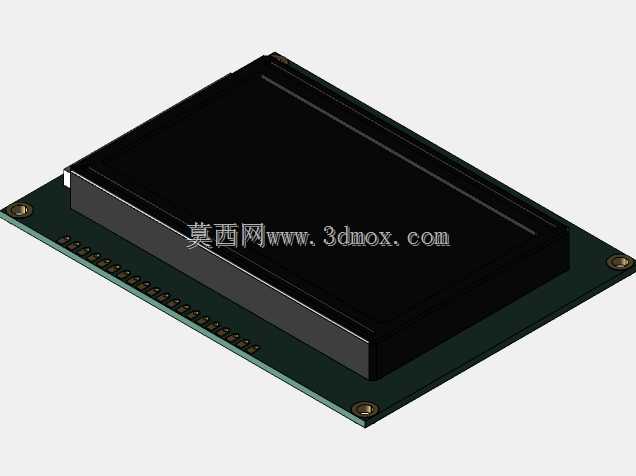

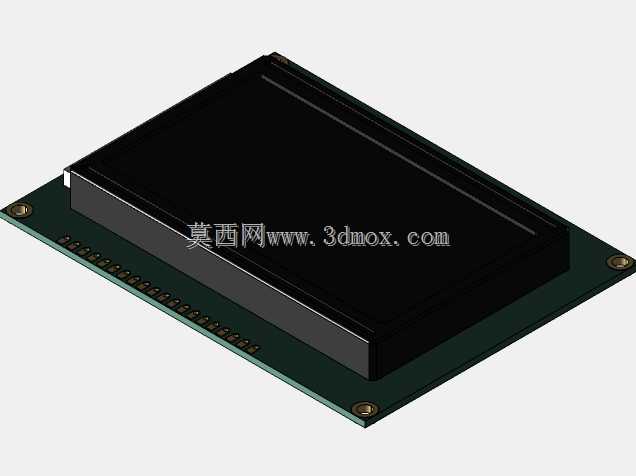

这次建模的这款通用12864B图形液晶模组，建模过程中先对照实物测绘了核心安装边界：PCB基板整体为矩形，四个角预留了标准M2螺丝安装孔位，孔位到板边的距离、相邻孔位的中心距都严格匹配市面通用12864模组的安装规范，能直接替换同规格的现有产品，不需要重新调整设备面板的开孔与固定柱位置。屏幕本体通过黑色遮光胶框固定在PCB正面，胶框高出PCB基板一定高度，设计时要注意这个凸起高度，在做设备面板开窗时预留足够的下沉间隙，避免装配时压到液晶玻璃造成碎裂。

从功能结构来看，PCB板单侧引出了整排直插排针，排针的引脚间距、引脚数量都遵循通用12864的接口定义，建模时保留了排针的完整外形与引脚长度，方便工程师在做整机布线、主板接口布局时提前预留插接空间，避免出现排针与其他元器件干涉、接线空间不足的问题。液晶玻璃与PCB之间的斑马条连接区域做了结构还原，胶框的卡扣结构也做了细节呈现，能直观看到模组的装配层级，方便做结构验证时判断卡扣受力、装配顺序是否合理。

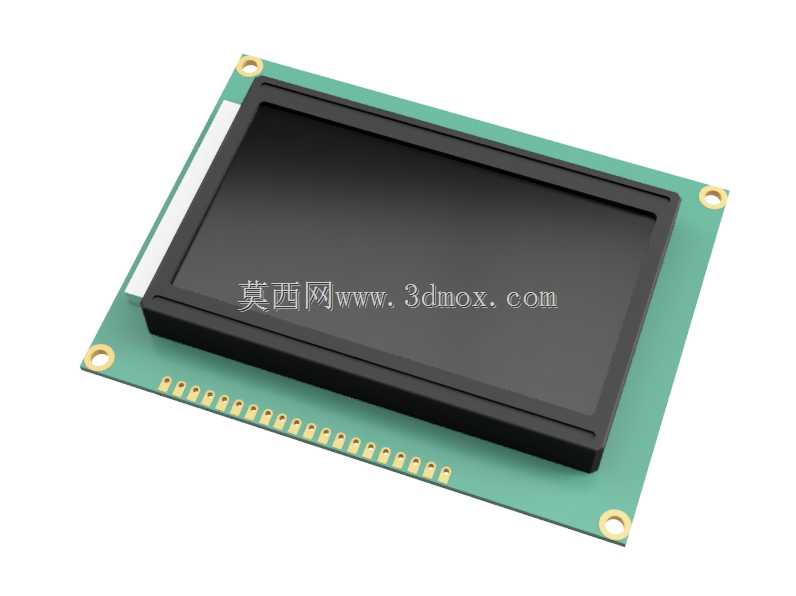

建模时特意区分了不同部件的材质特征：PCB基板的绿色阻焊层、焊盘的金属质感、液晶屏幕的哑光显示面、胶框的黑色磨砂塑料质感都做了对应区分，在做整机装配干涉检查、外观渲染时能更贴近实物效果。对于做设备面板设计的工程师来说，这个模型可以直接导入装配体，核对屏幕显示区域与面板开窗的对位关系，确认屏幕表面到面板外表面的距离是否符合可视角度要求，避免出现显示区域被面板边框遮挡、可视范围不足的问题。另外在设计时也考虑了不同安装场景的适配性，模型保留了PCB背面的完整平面，方便工程师根据自身设备需求，选择螺丝固定、双面胶粘贴或者卡扣固定等不同安装方式时，有准确的参考基准。
