钢铁侠头盔面罩二维工程结构设计图

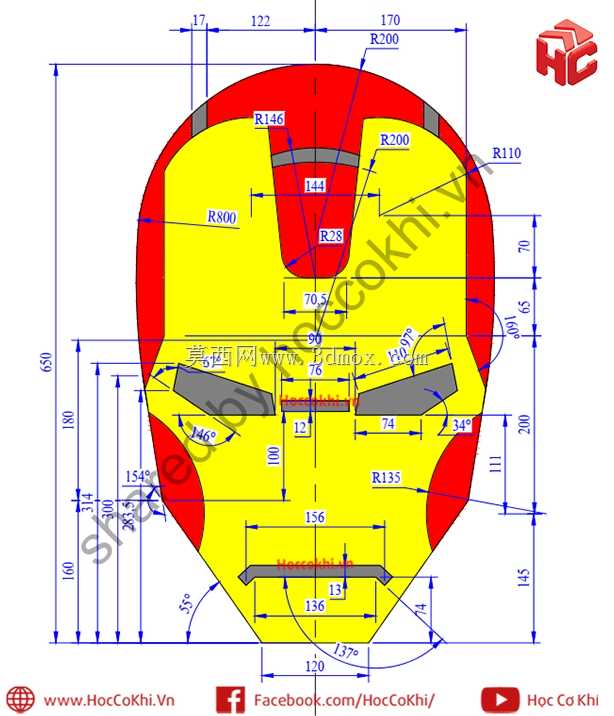

这套钢铁侠头盔面罩的结构设计图，核心面向影视道具制作、潮玩手办开发、cosplay装备定制等场景的结构落地需求，区别于常规的外观渲染文件，图纸完整标注了面罩正、侧两个核心视角的全部轮廓尺寸与定位基准，能直接对接后续的三维建模逆向、数控切割、3D打印等加工环节。从设计思路来看，整体造型严格还原影视IP中钢铁侠MK系列头盔的经典视觉特征，正面采用红黄撞色的分块布局，眼部区域做了内凹的斜切处理，既还原角色的冷峻视觉感，也为后续加装发光模组预留了足够的安装空间，不会出现结构干涉的问题。图纸上标注的所有圆弧过渡尺寸都经过曲率校验，比如头盔顶部的R300大弧面、脸颊两侧的R135过渡弧、下颌位置的R35小圆弧，各段曲面衔接顺滑无拐点，加工成型后不会出现突兀的折边，能保证外观的流畅度。在安装边界的考量上，图纸明确标注了头盔整体的宽度、高度方向的核心定位尺寸，横向总宽控制在适配多数成年人头围的范围内，纵向从头顶到下颌的长度也预留了内部佩戴缓冲层的安装余量，不管是做静态展示摆件，还是做可佩戴的实体道具，都能直接基于标注尺寸调整内部支撑结构，不需要重新测绘外轮廓。从功能特性来看，面罩的分块线完全贴合影视原作的装甲拼接逻辑，额头位置的矩形区块、脸颊两侧的装甲分界、下颌处的条状装饰结构都做了明确的线条标注，后续如果要做可开合的活动结构，也能直接基于这些分块线设计转轴位置与卡扣结构，不需要重新拆分外观面。眼部的开槽尺寸经过反复核对，既保证了佩戴时的视野范围，也不会因为开槽过大破坏整体造型的完整性，嘴部的窄缝结构也做了等宽标注，后续加装语音模块或者通风结构时，能直接对应位置开孔。在实际生产场景中，这份图纸既可以作为亚克力、EVA材料手工制作道具的下料依据，也可以导入三维软件作为逆向建模的基准线，通过拉伸、放样等特征生成实体模型后，直接对接3D打印或者注塑开模流程，省去了前期测绘外观、反复调整曲面曲率的环节，能大幅缩短道具开发的周期。图纸上的所有尺寸标注都遵循机械制图的规范，定位尺寸、定形尺寸清晰无遗漏，公差预留也符合非金属加工的常规要求，不管是个人爱好者手工制作，还是小批量的潮玩产品开发，都能直接参考使用，不会出现因为尺寸标注缺失导致的成型偏差。
