带Arduino控制的蓝牙漫游小车结构设计

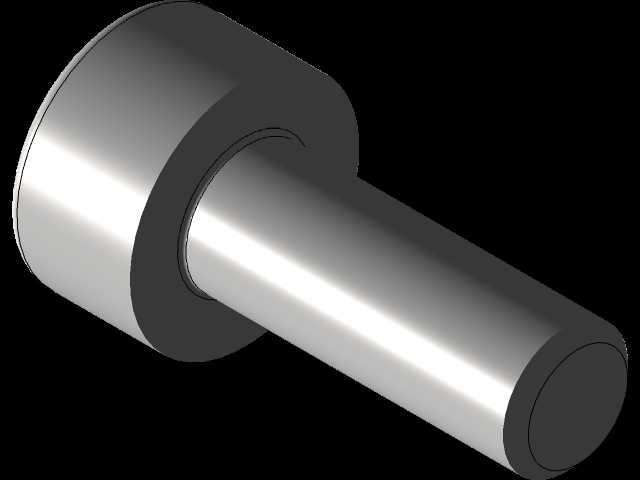

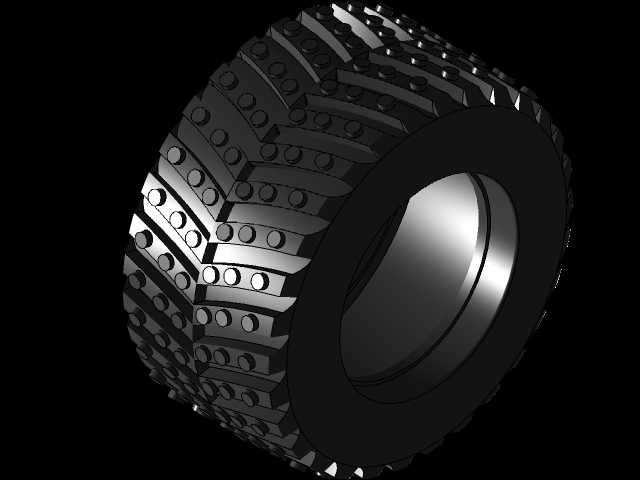

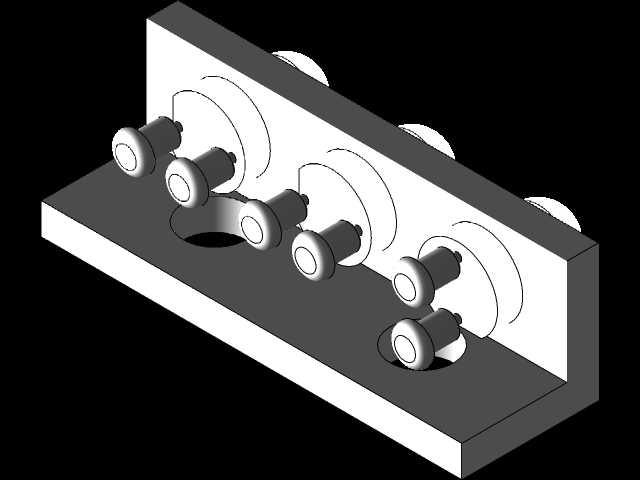

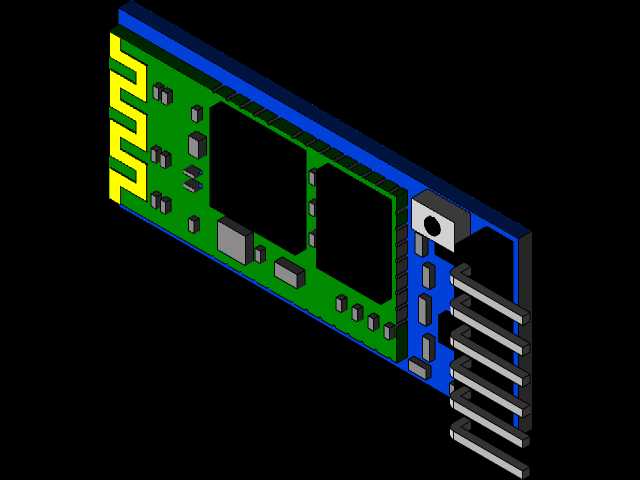

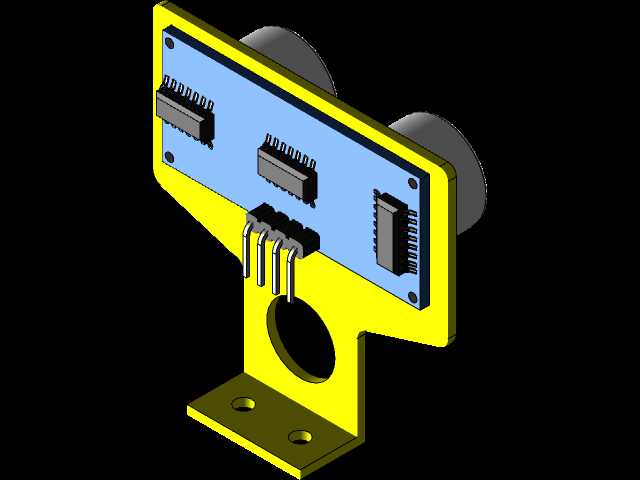

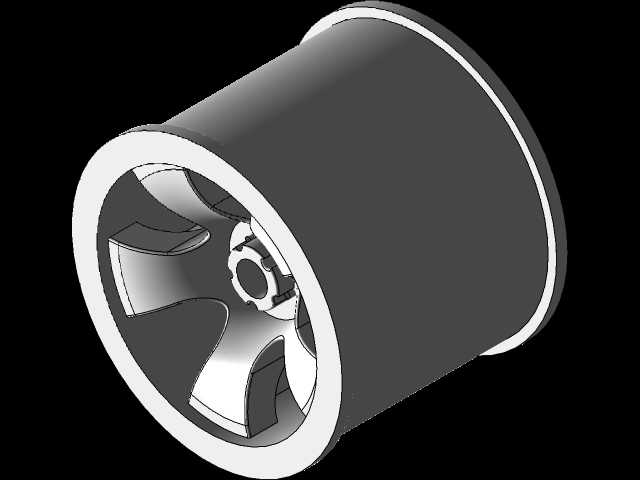

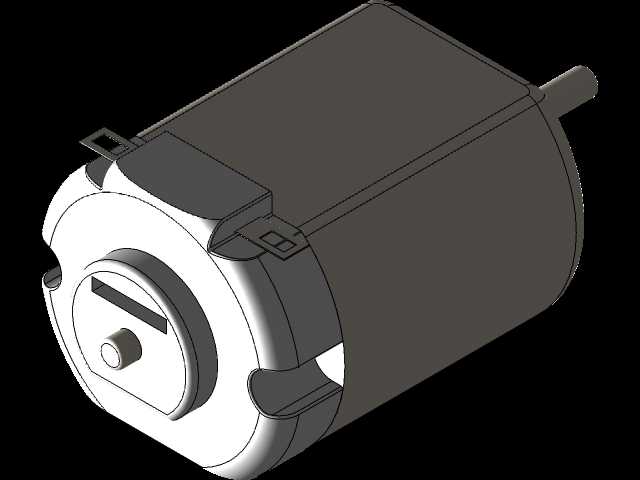

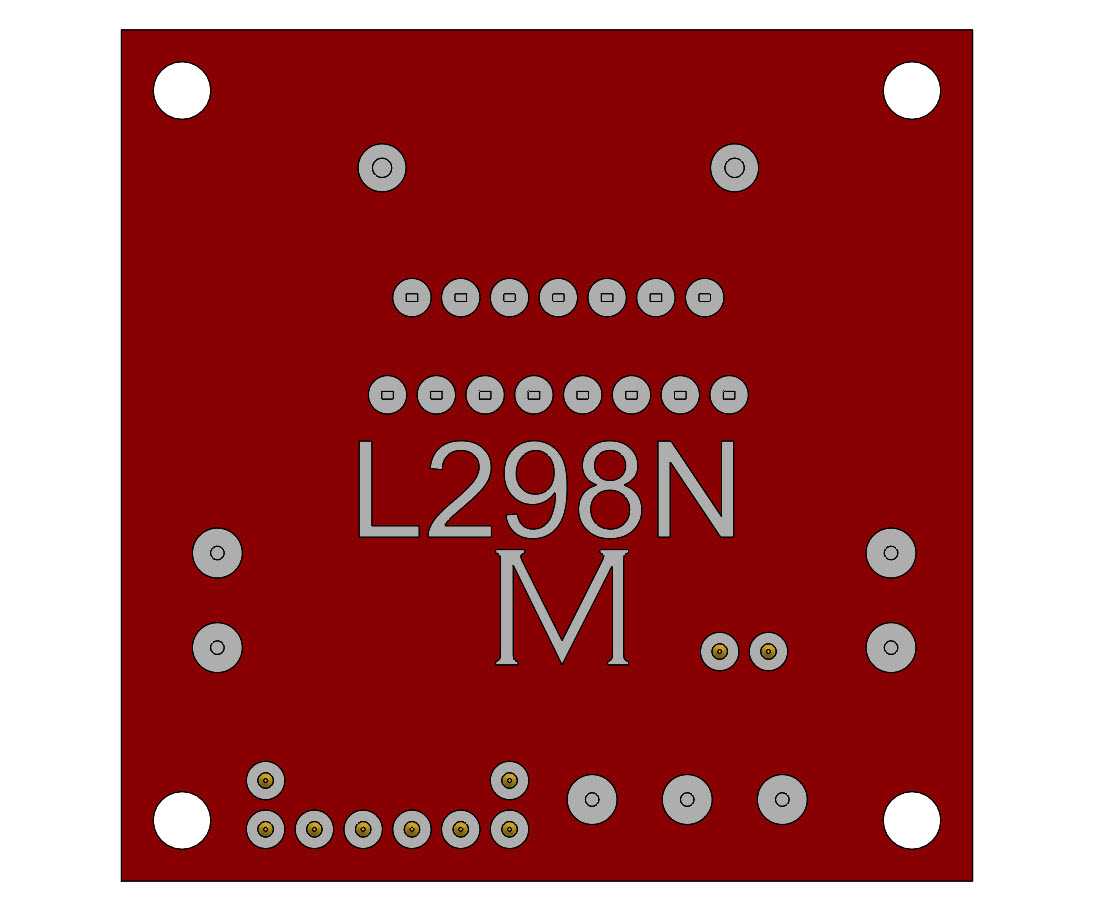

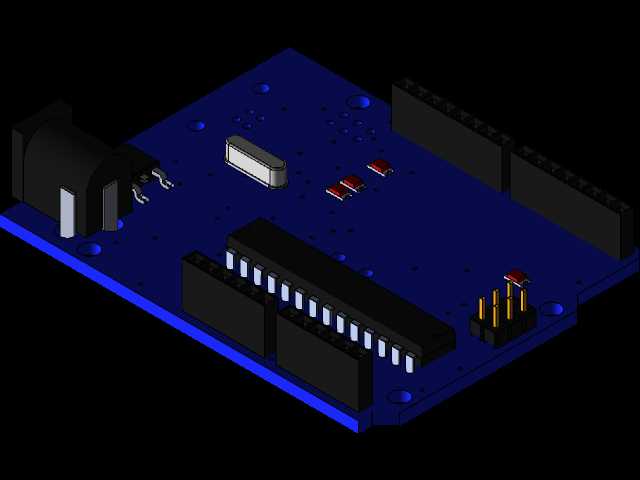

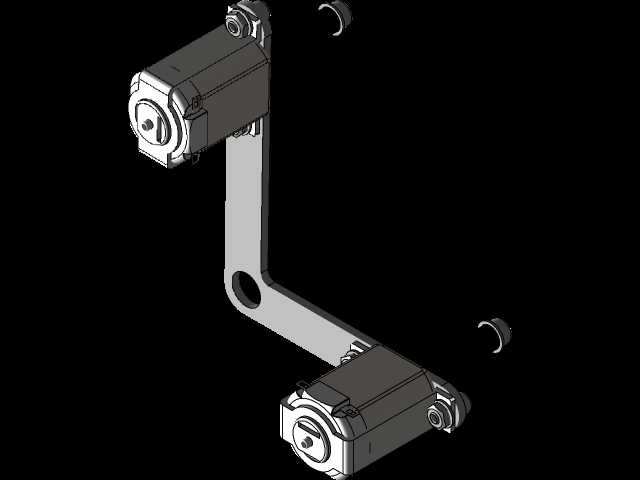

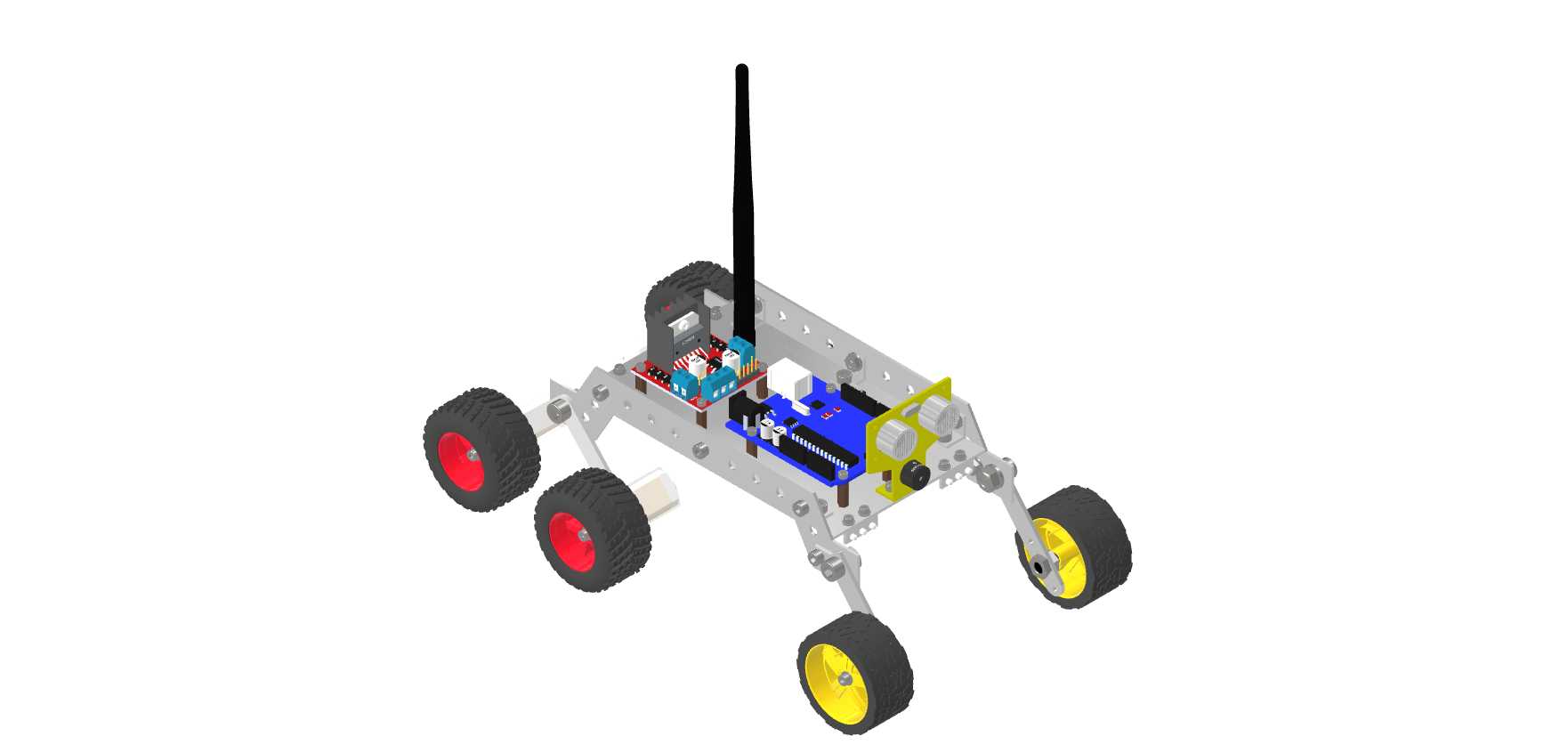

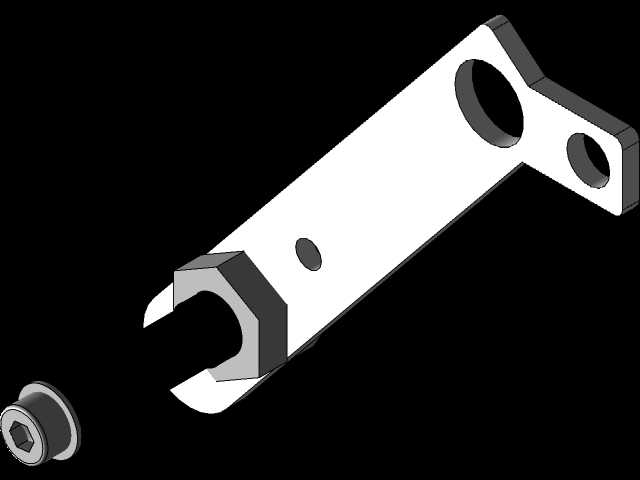

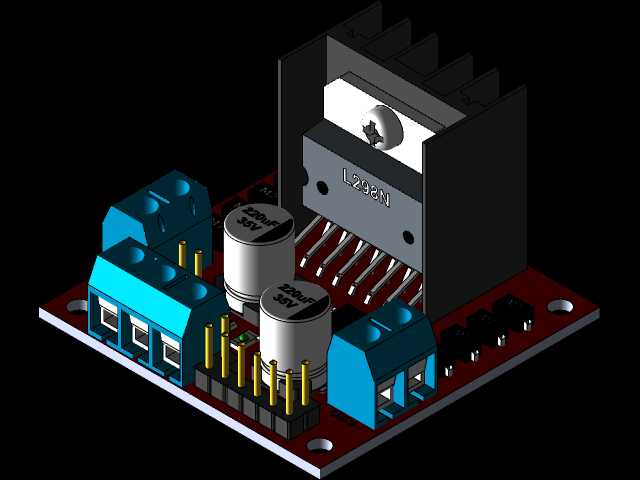

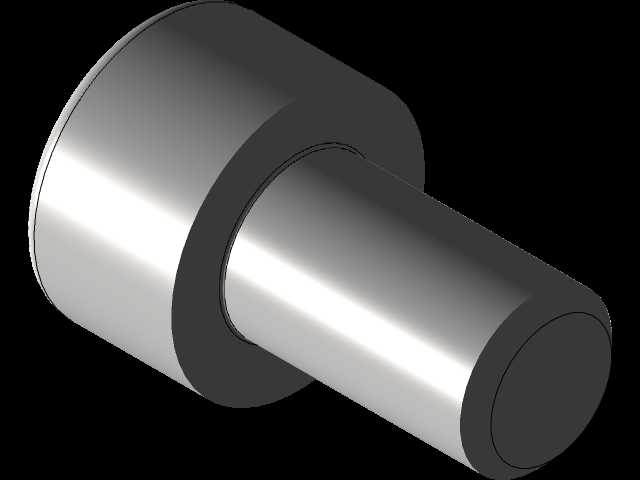

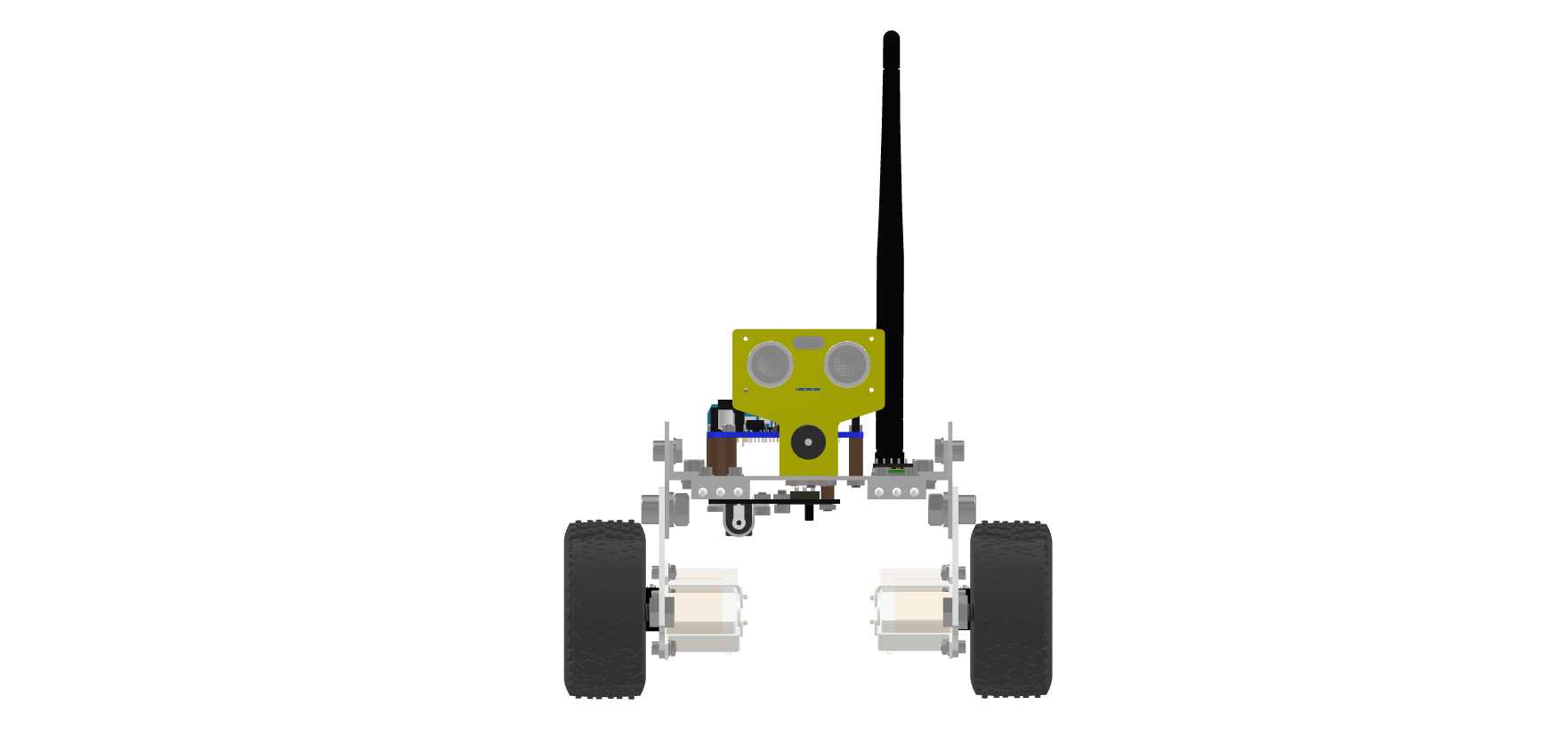

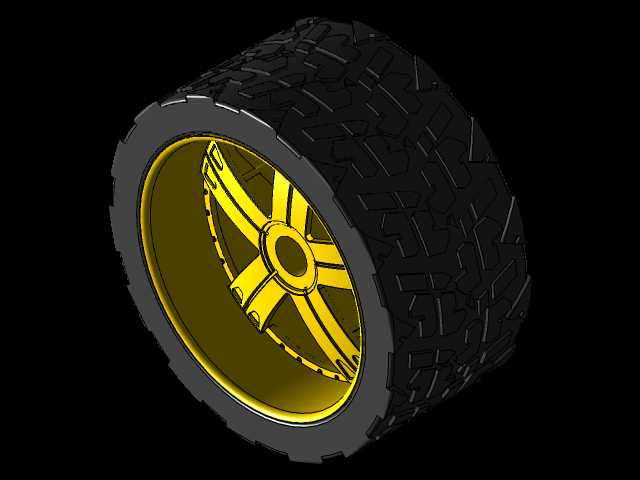

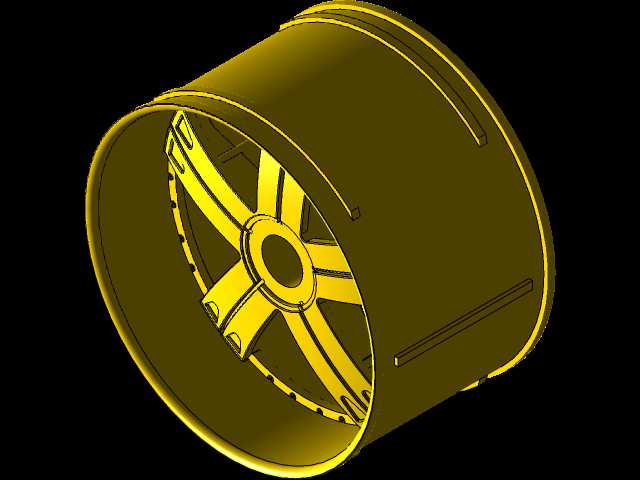

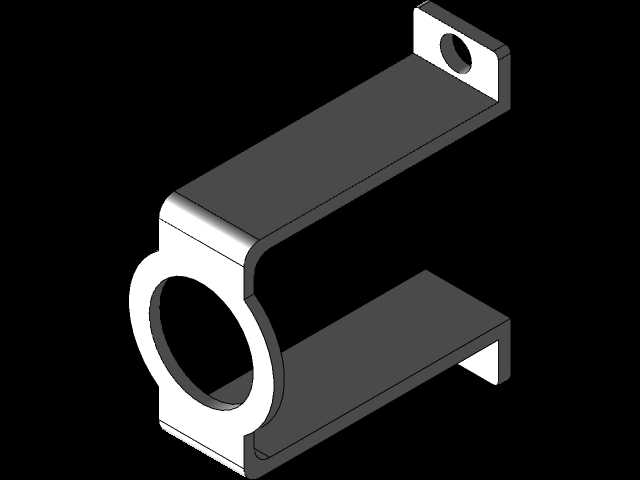

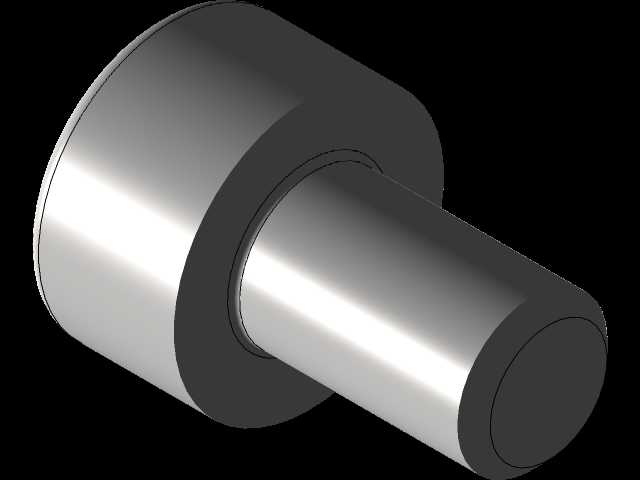

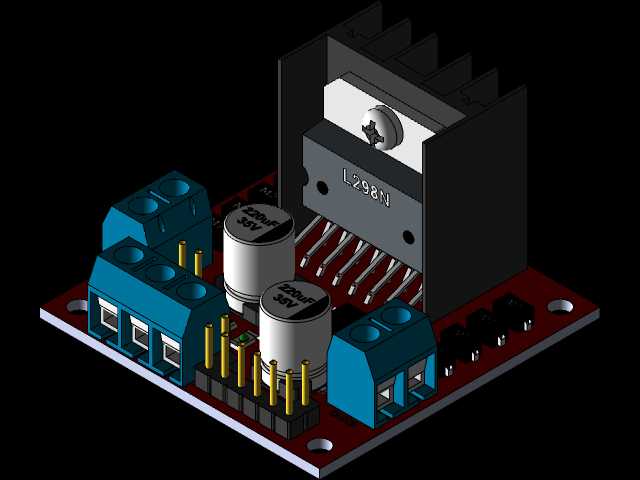

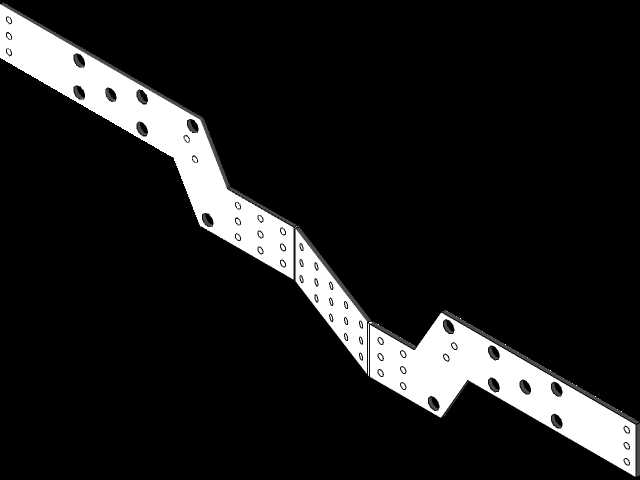

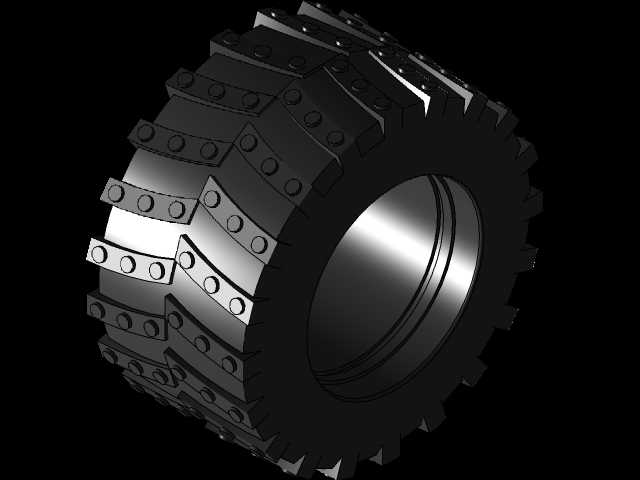

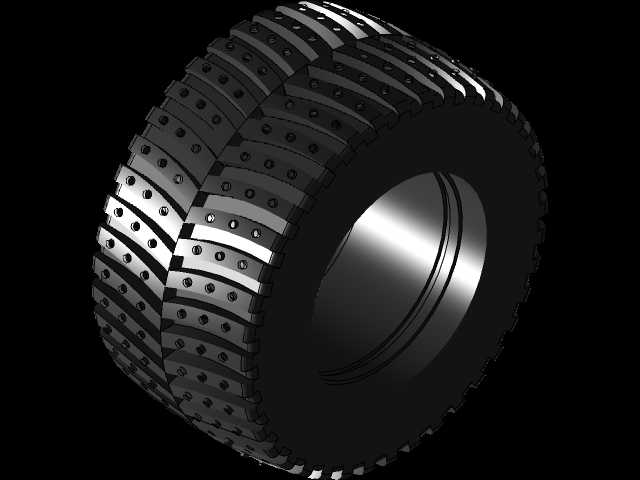

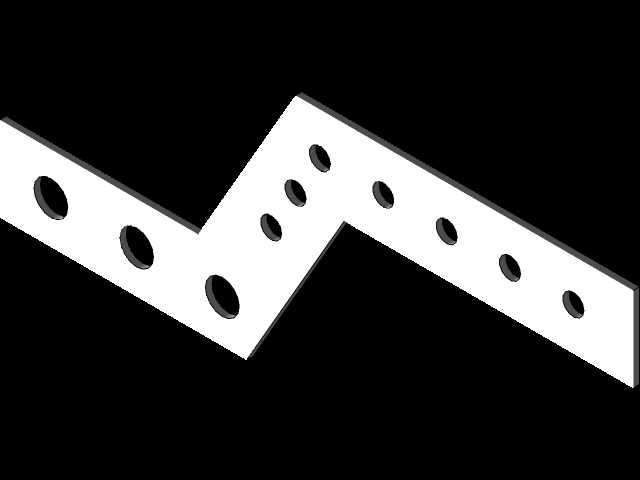

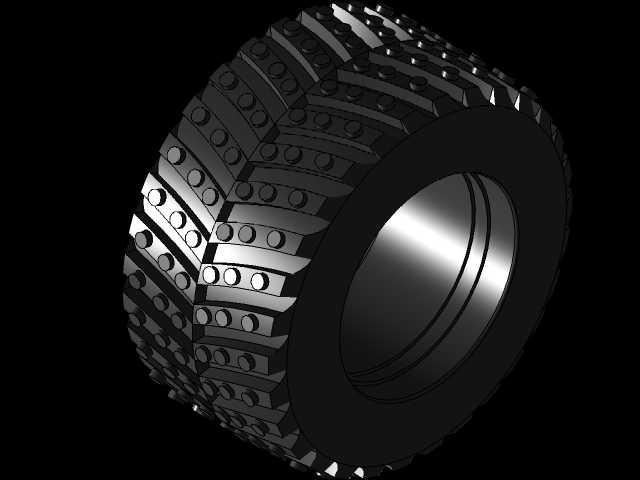

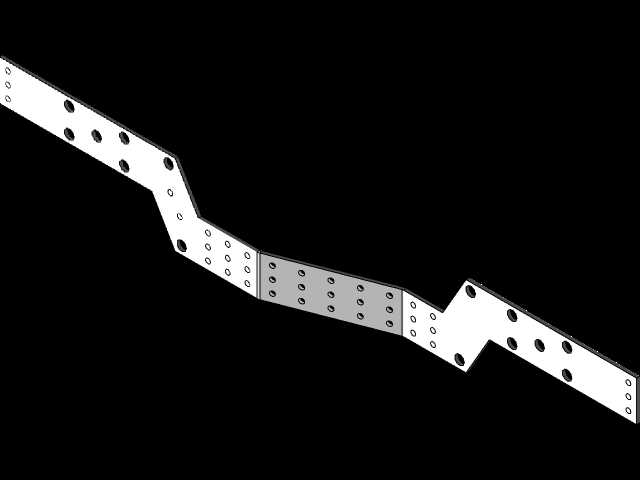

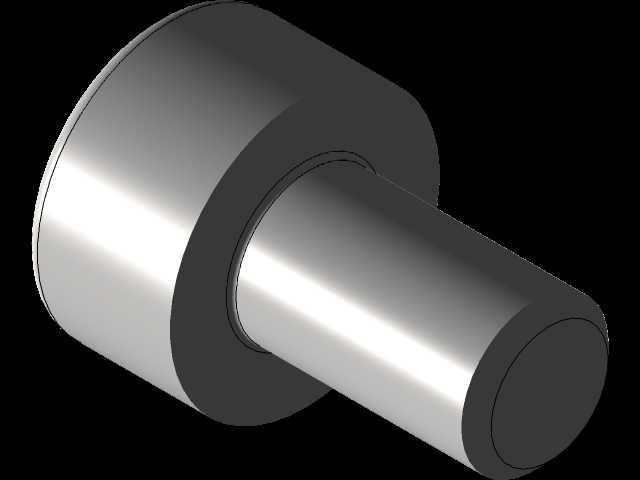

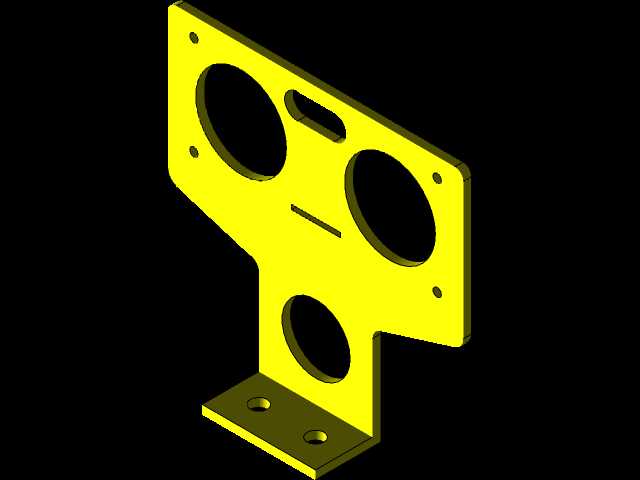

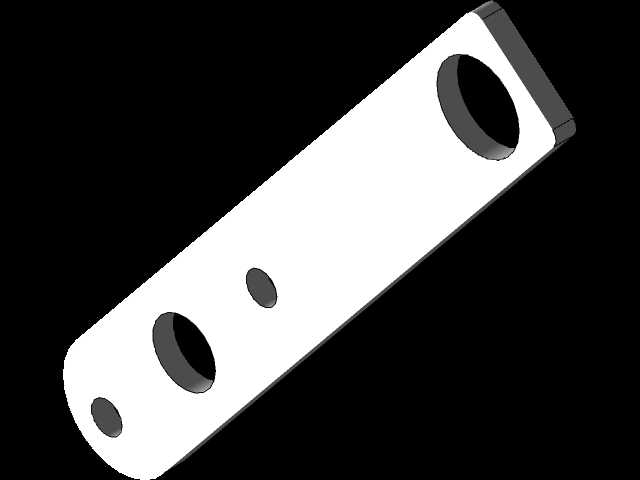

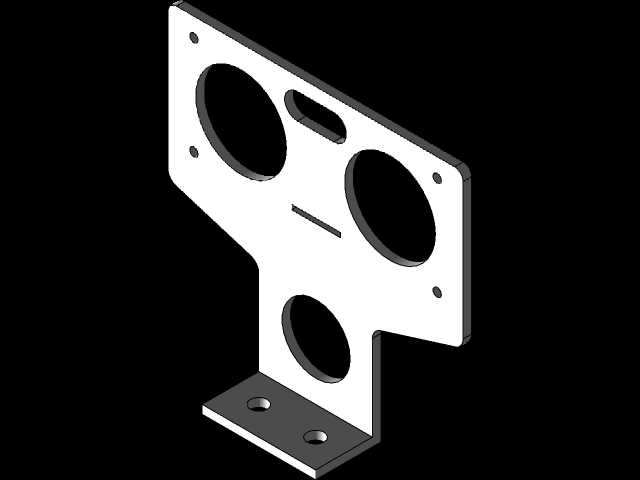

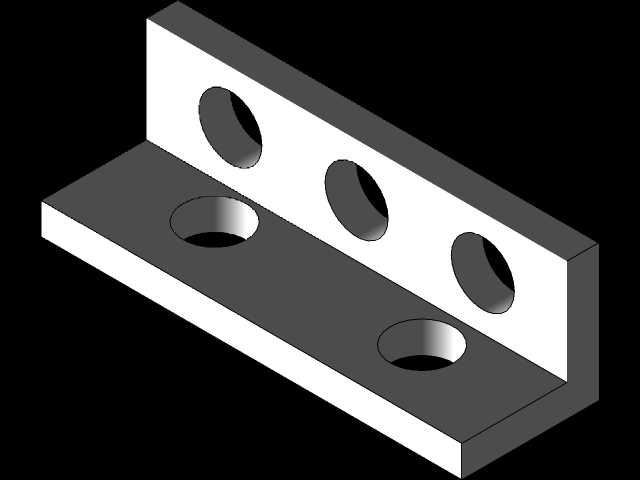

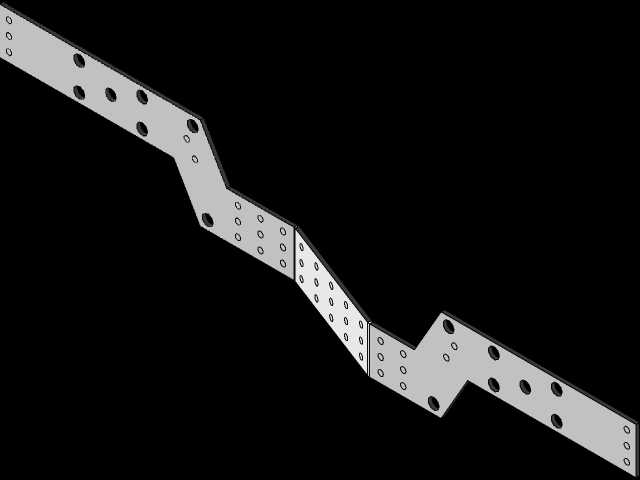

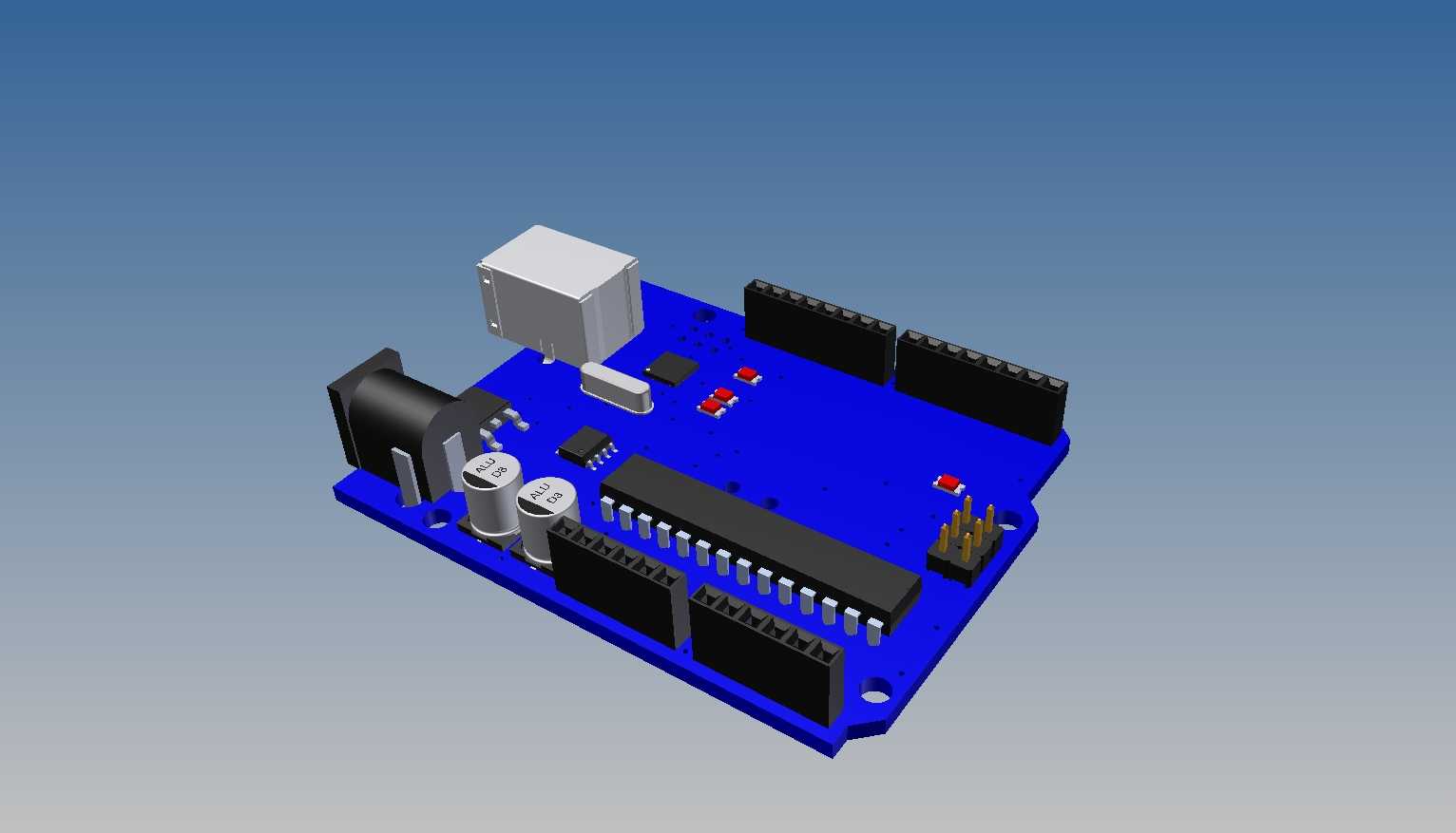

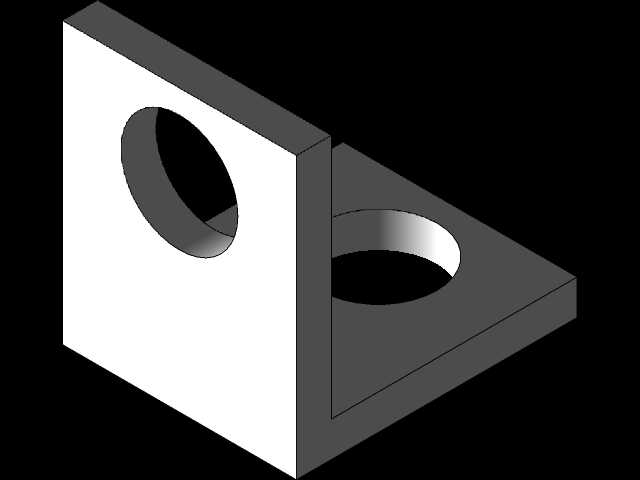

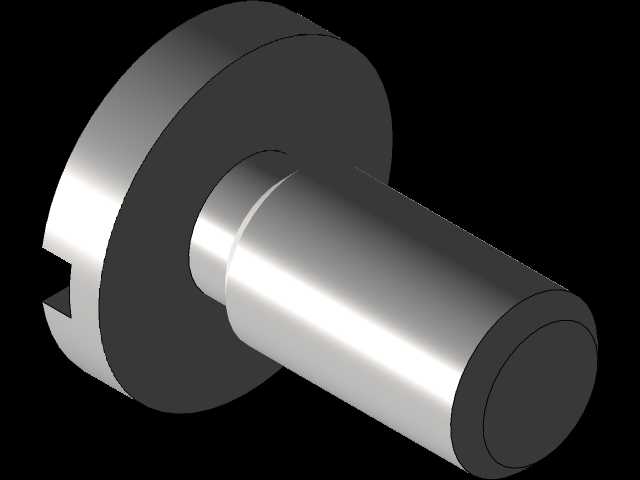

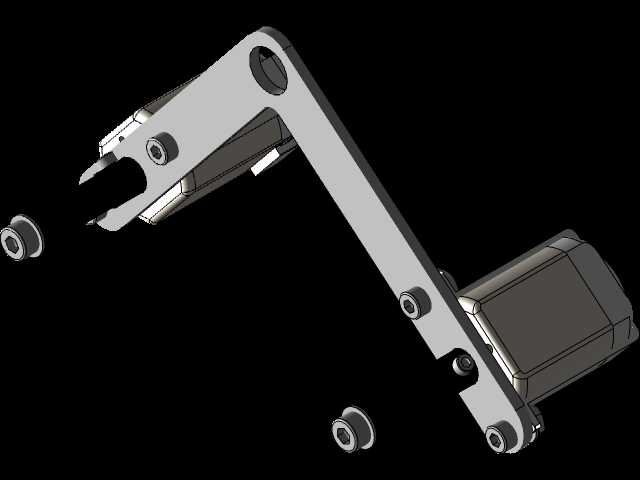

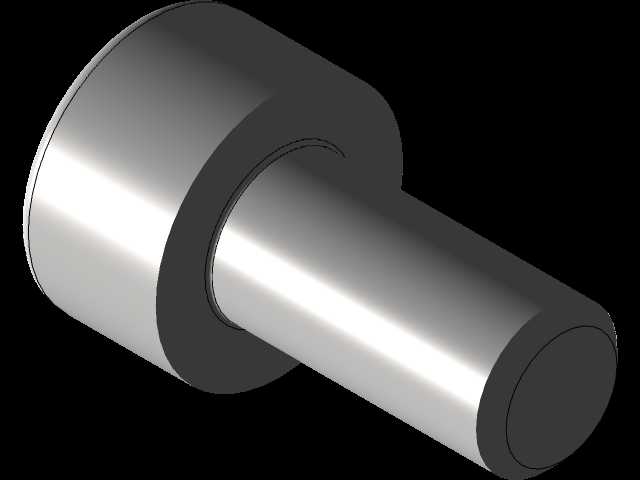

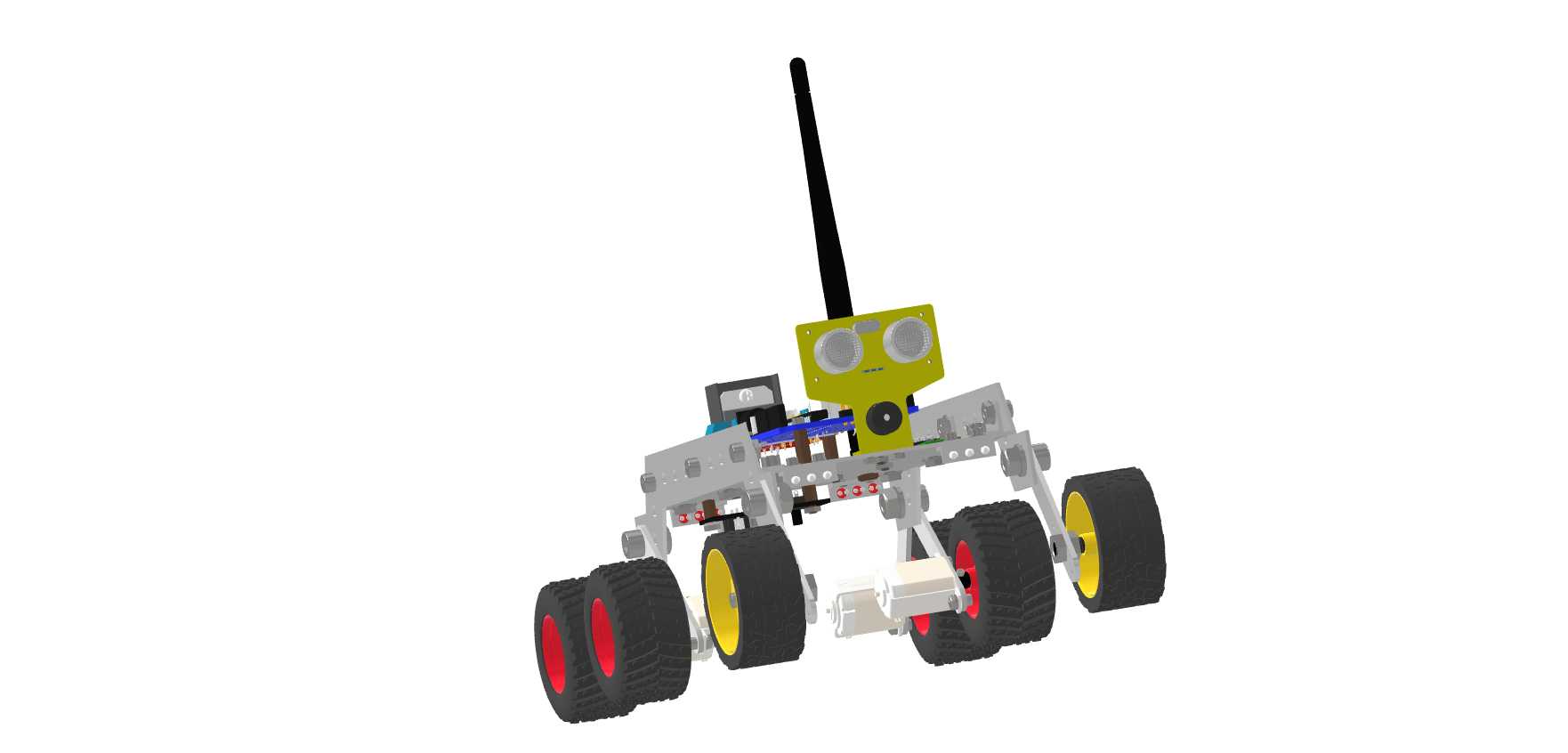

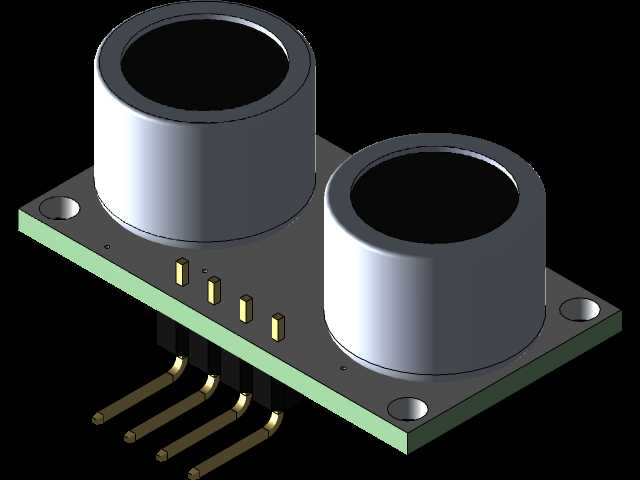

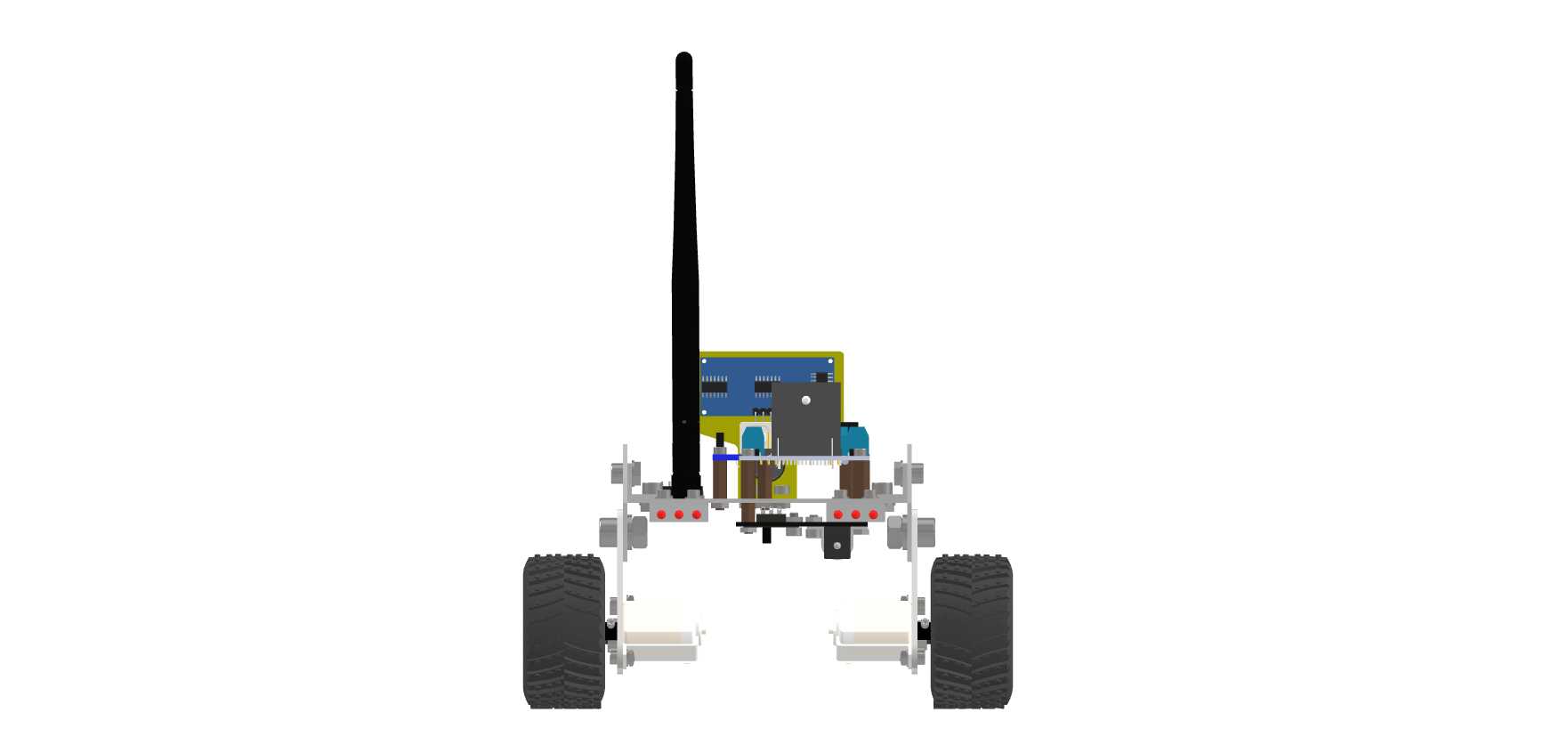

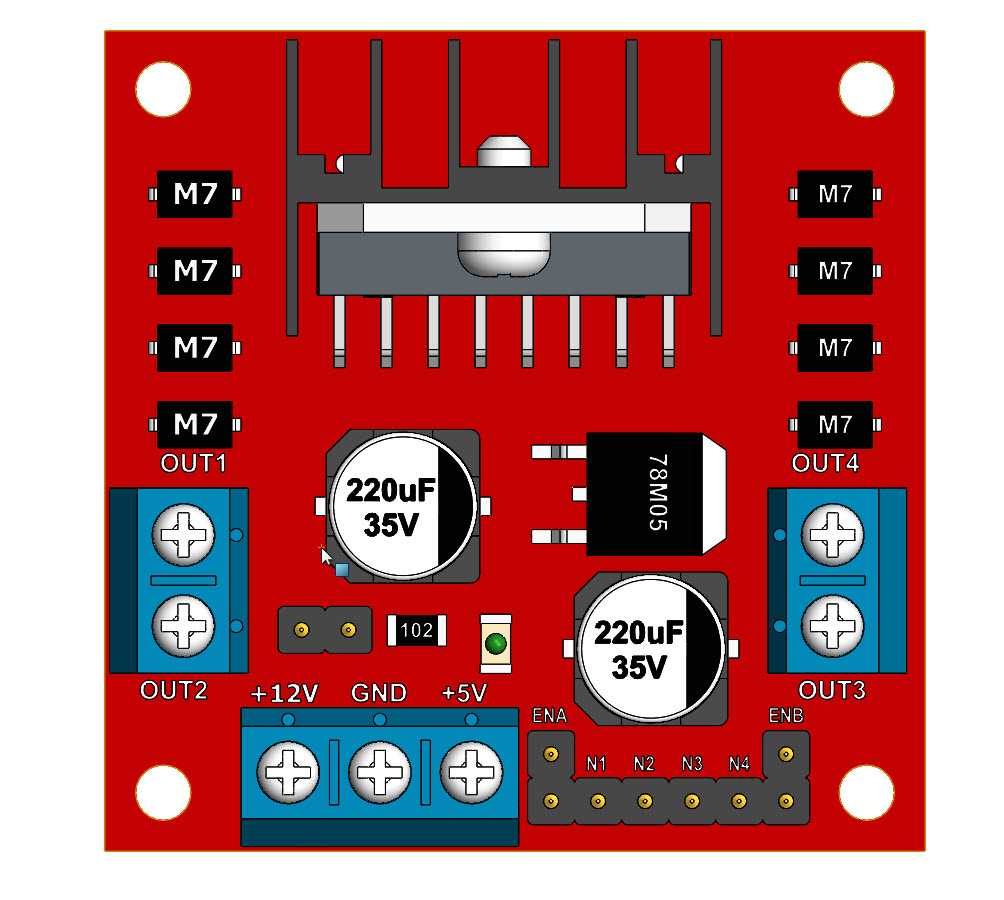

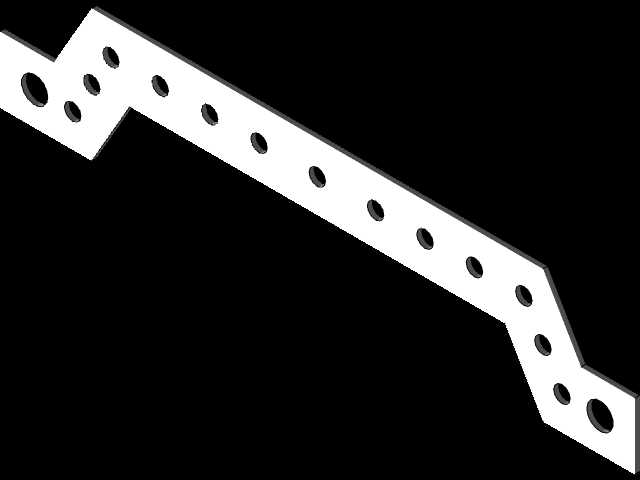

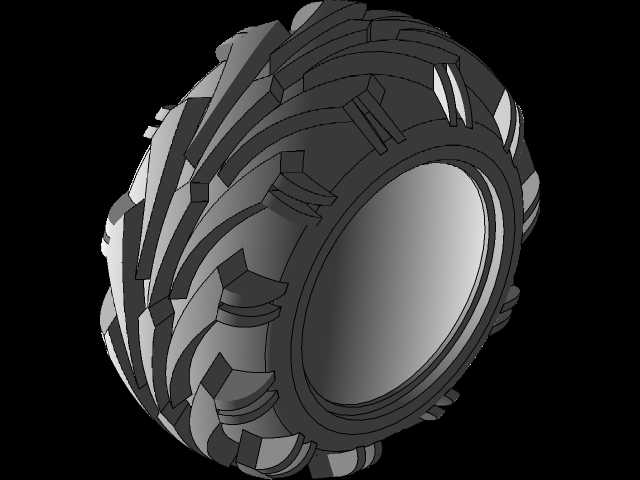

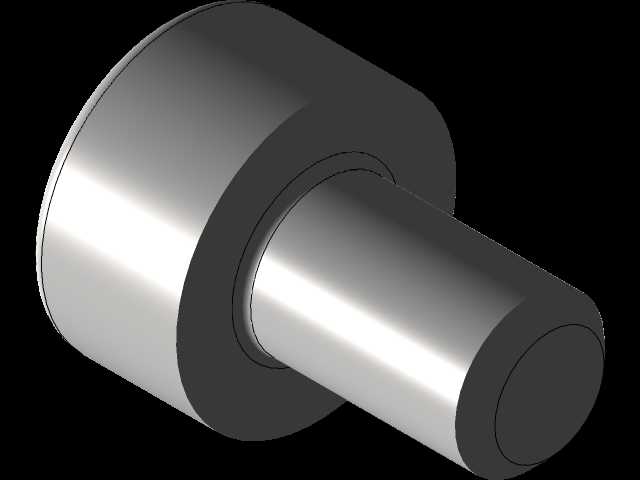

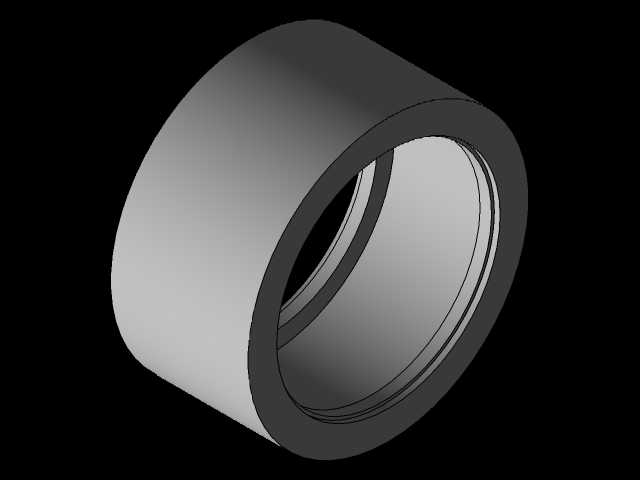

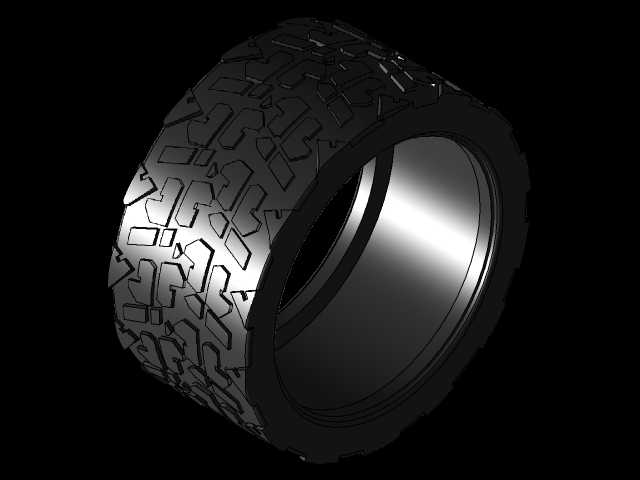

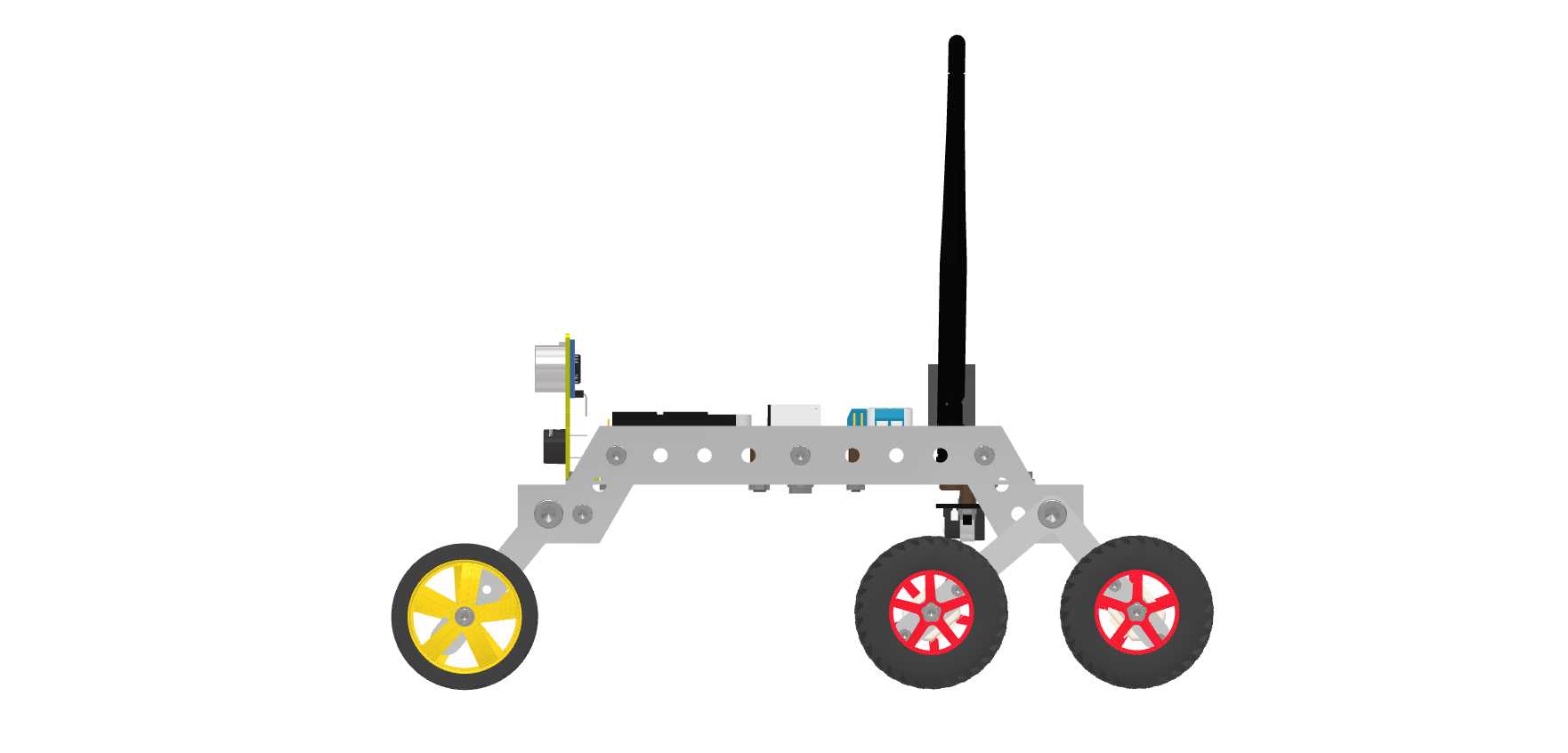

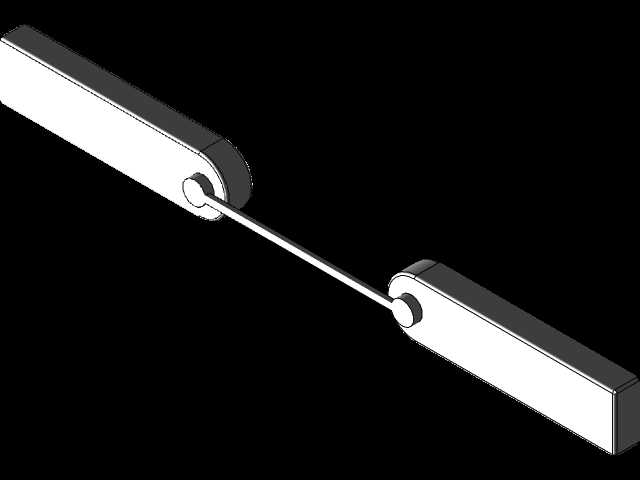

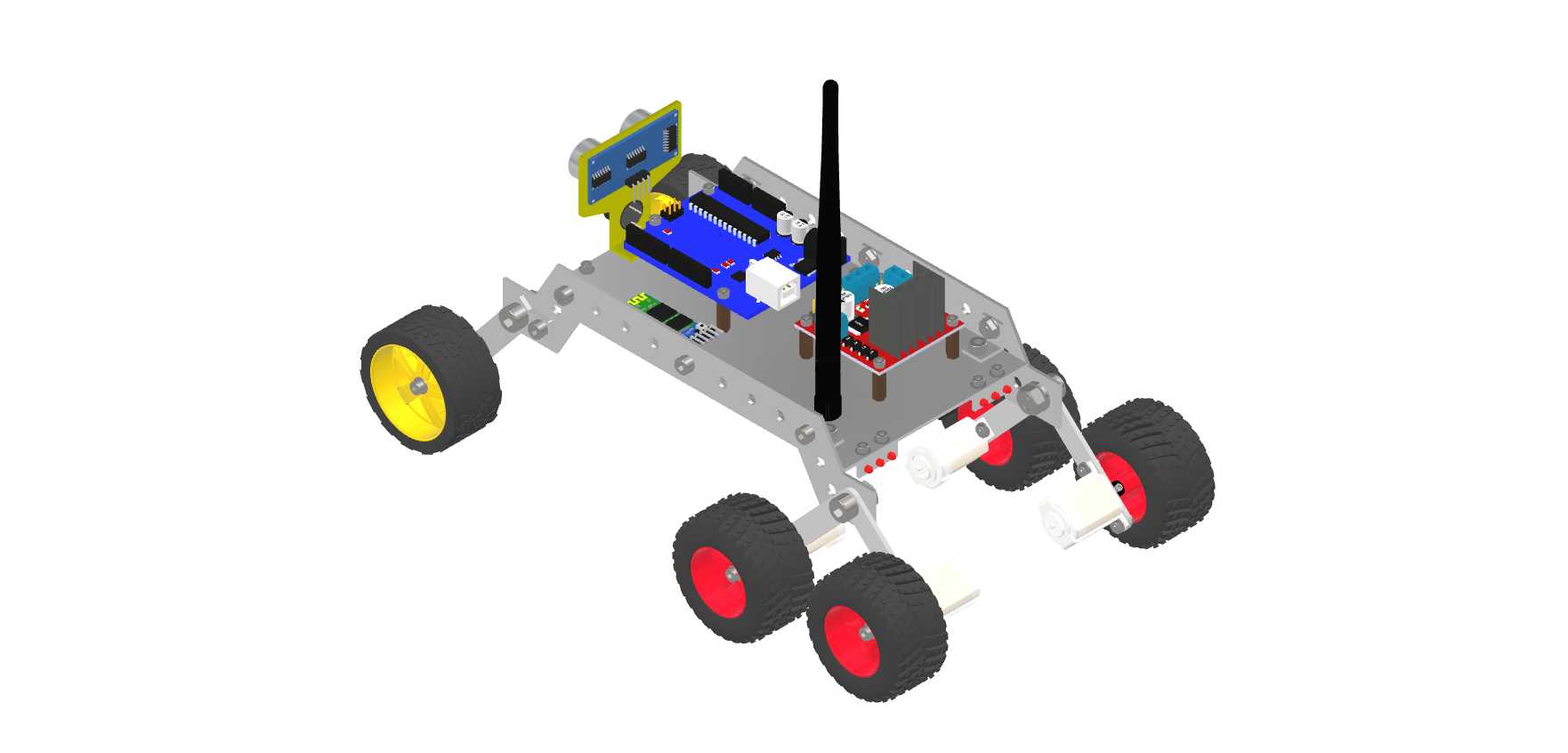

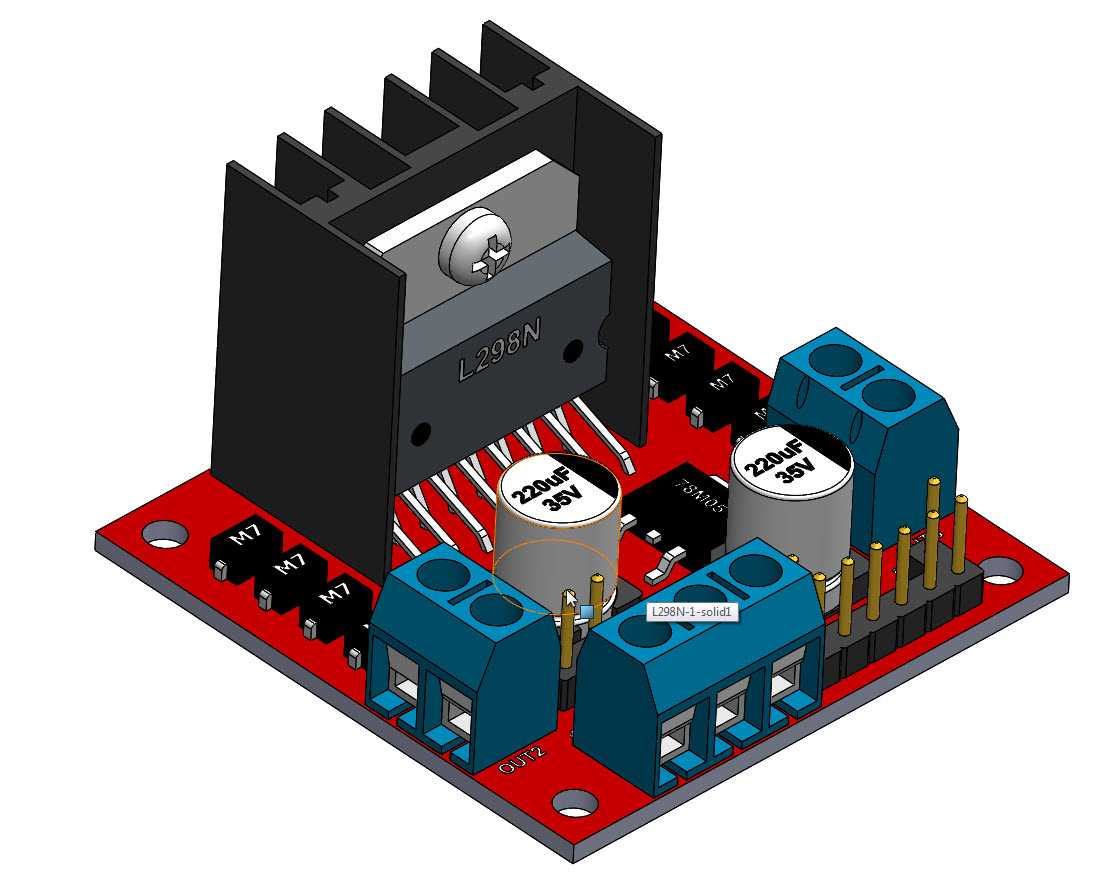

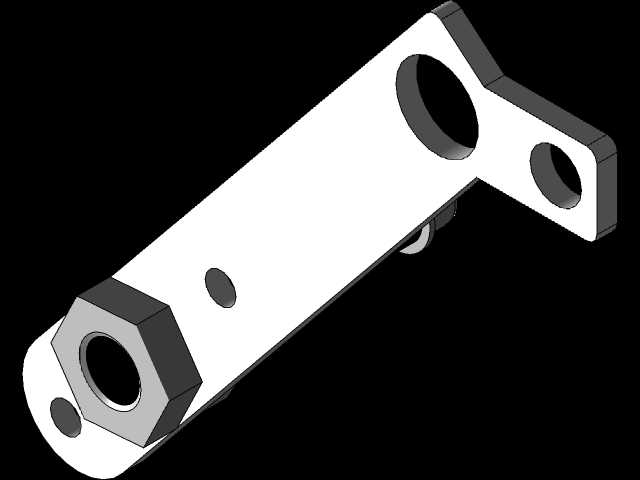

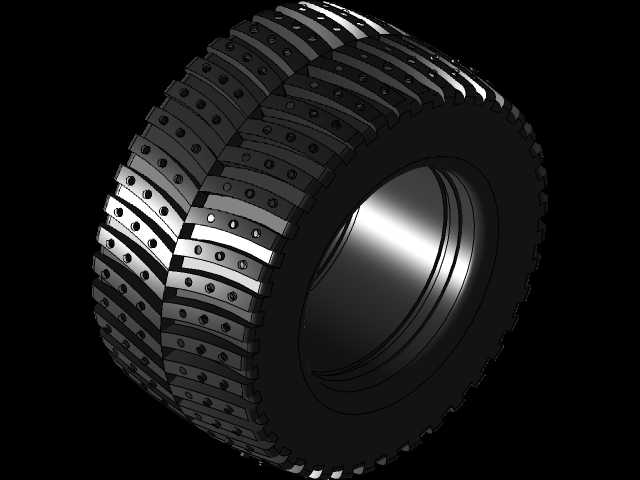

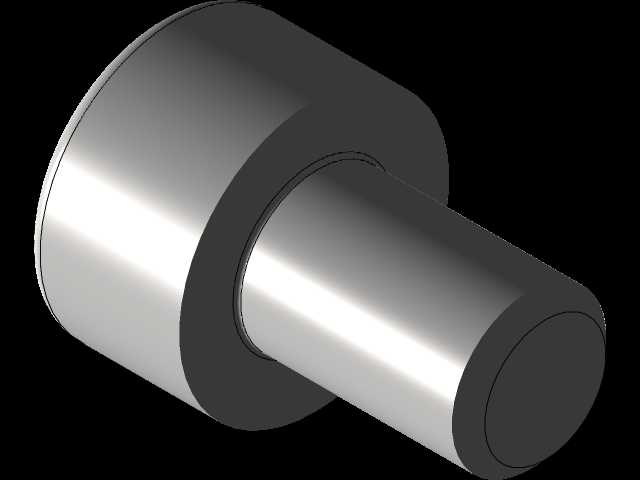

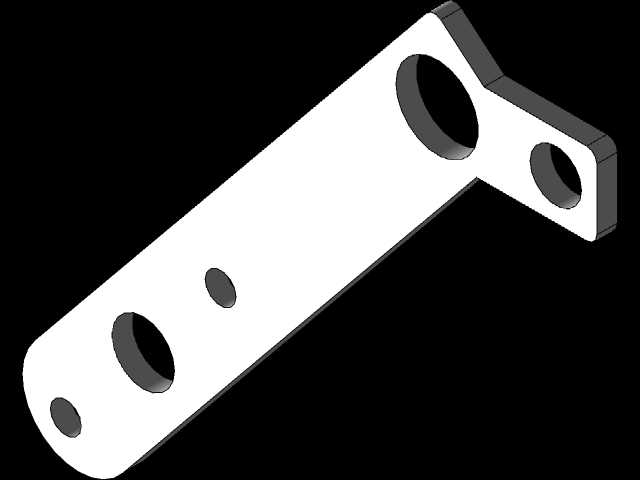

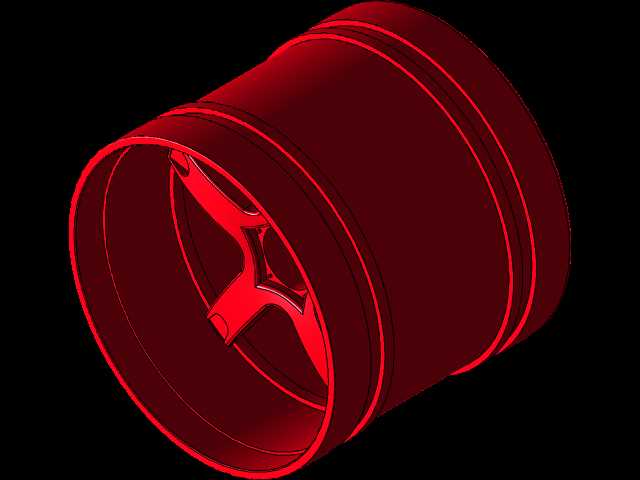

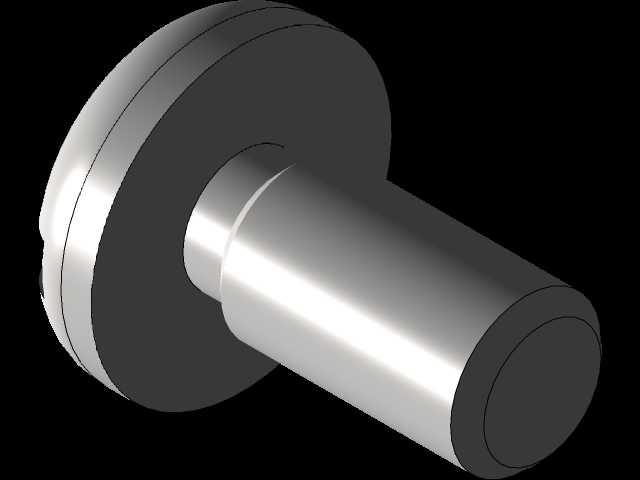

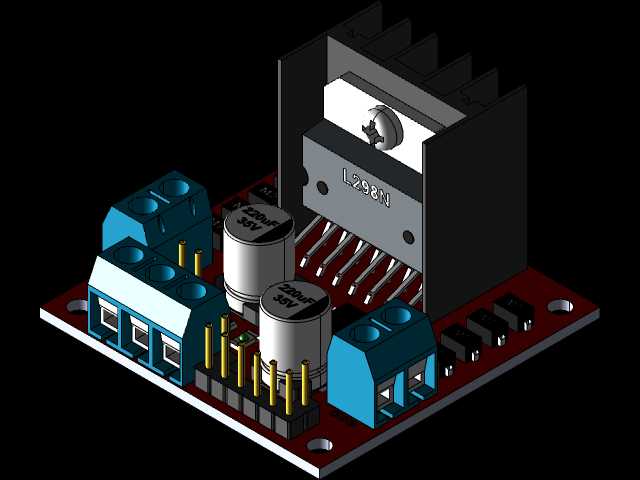

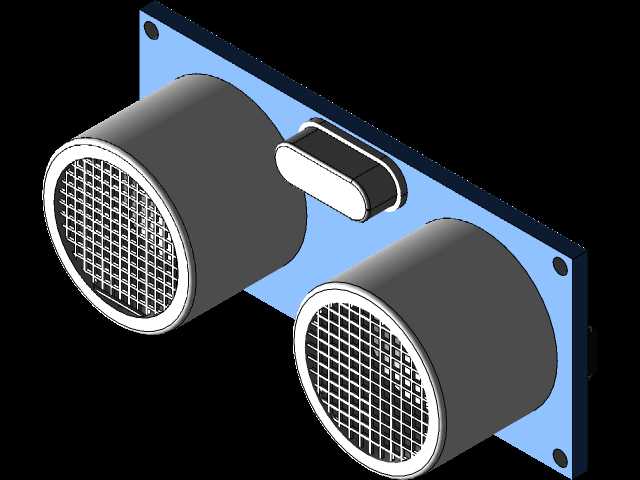

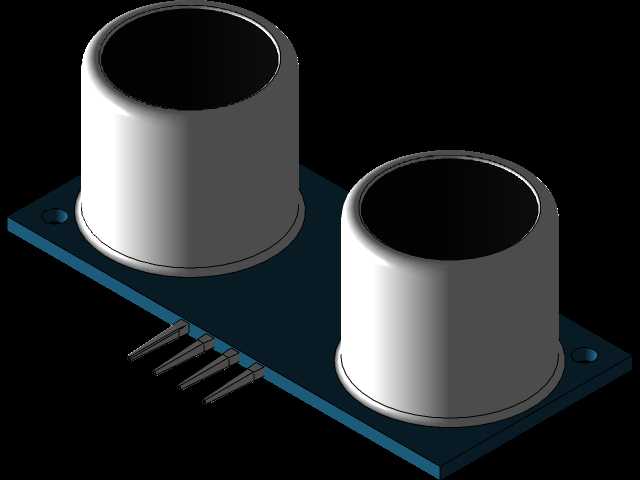

这款轮式漫游移动平台的设计，核心面向创客教学、小型环境巡检、室内外短距离探测类场景的二次开发需求，整体采用模块化拼装思路，所有结构件均预留标准安装孔位，可兼容市面常见的开源硬件扩展模块。行走部分采用六轮布局，前后轮组搭配摇臂式独立悬挂结构，能够在不平整的地砖、草地、碎石路面上保持轮体与地面的有效接触，避免单侧轮悬空导致的动力流失，悬挂铰接点采用标准销轴配合铜套的设计，既保证转动灵活性，也预留了后期更换阻尼件的升级空间。动力单元选用直流减速电机直驱轮组，轮体采用橡胶防滑胎面搭配硬质轮毂，轮毂上预留的配重安装槽可根据负载情况调整配种块位置，优化整车抓地力表现。控制层的安装区域做了分层设计，底层预留电池仓空间，可放置常规规格的锂聚合物电池，中层固定Arduino主控板与电机驱动模块，顶层预留蓝牙通讯模块的安装位，外置的棒状天线通过支架固定在车体尾部，避免金属结构件对蓝牙信号的屏蔽，保证遥控信号的稳定传输。整车的结构框架采用标准铝型材搭配钣金折弯件拼装，所有连接孔位均按照公制螺丝标准设计，无需定制特殊紧固件即可完成整车装配，安装边界上，整车宽度控制在常规桌面级创客设备的适配范围内，长度方向预留了前端传感器安装支架的拓展位，可加装红外避障、灰度巡线、超声波测距等常用传感器，不需要额外打孔破坏原有结构。布线槽沿着框架内侧预留的走线位布置，所有线束均可隐藏在型材槽内，避免行走过程中线束与轮组、悬挂结构发生剐蹭。蓝牙模块的安装位置做了绝缘隔离设计，避免主控板的电源干扰影响通讯稳定性，电源接口采用通用的DC座与接线端子双备份设计，既可以用常规适配器供电调试，也可以直接接电池组进行户外移动测试。摇臂悬挂的摆动角度做了机械限位，避免过大的摆动幅度导致轮组摩擦车体框架，限位块采用可拆卸的尼龙材质，磨损后可快速更换。轮组的轮毂采用快拆设计，拧下外侧的紧固螺丝即可更换不同胎纹的轮胎，适配不同的路面使用需求。
